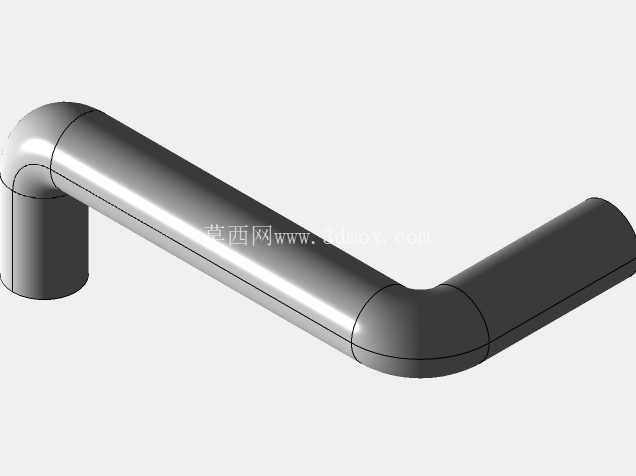

双90度弯折工业流体输送管道结构

　　在工业流体输送系统的布局设计中，受设备安装空间、介质流向转向需求限制，直段管道往往无法完成全路径的介质输送衔接，这类双90度弯折的管道结构，是管路布设中极为常见的转向衔接构件，广泛应用在液压动力回路、冷却介质循环管路、低压气体输送管线、小型化工介质输送支路等场景中。从实际使用场景来看，这类弯管结构常出现在设备内部的紧凑安装空间内，比如机床冷却系统的切削液输送支路、液压站阀组到执行元件之间的管路转向段、自动化设备气动回路的气源分配支路，当管路需要在两个垂直排布的接口之间完成连通，同时避让周边的传动部件、电气元件、设备结构筋板时，双弯折的结构可以在有限空间内完成两次流向转向，不需要额外加装两个独立的90度弯头进行拼接，减少了管路的连接节点数量，也就降低了介质泄漏的风险点。从功能特性上看，该管道采用等径弯折设计，整个管段的通径保持一致，介质在流经两个弯折段时不会出现通径突变带来的流速骤变、局部压损过大的问题，弯折处采用大圆弧过渡结构，而非直角锐边弯折，这种设计可以有效降低介质在转向位置的湍流强度，减少长期输送带微小颗粒介质时对管壁的冲蚀磨损，同时也能降低介质高速流动时在弯折处产生的管路振动与噪音。

　　在设计思路层面，建模时首先需要确定两端接口的相对安装位置，两个90度弯折段的直段长度需要匹配两端对接接口的坐标差，保证安装时管道两端可以精准对接对应接头，不会出现安装应力；弯折处的弯曲半径需要结合管路通径设定，通常弯曲半径取管径的1.5-2倍，既可以保证介质流动的顺畅性，也能避免弯曲半径过小导致的管壁外侧拉伸变薄、内侧起皱的加工缺陷，同时还要考虑管道的安装边界，整个弯折管段的外轮廓不能和周边的设备结构产生干涉，管段外壁和周边运动部件的安全间隙需要保留至少3-5mm，和静止结构件的间隙不小于2mm，方便后期的管路拆装与维护。

　　从安装适配性来看，该管道两端为等径直段接口，可以适配标准的卡套接头、焊接接头、快插接头等多种管路连接形式，根据输送介质的不同，可以选用金属材质或者工程塑料材质加工，输送液压油、高压气体时选用无缝钢管弯折成型，输送腐蚀性介质时可以选用不锈钢或者PP材质加工，输送冷却循环水时也可以采用PVC材质满足低成本需求。在实际管路装配中，这类一体弯折的管道相比多段弯头拼接的管路，整体刚性更好，不需要额外增加过多的管夹固定，在介质压力波动的工况下，管路的抗形变能力更强，不会因为接头处的累积误差导致管路安装错位。

　　建模过程中需要注意弯折段的壁厚均匀性，尤其是圆弧过渡区域的壁厚偏差不能超过壁厚的10%，避免承压时出现应力集中导致的管壁破裂，同时两端的接口端面需要保证和管段轴线垂直，端面平面度符合接头安装的密封要求，避免安装后出现密封面倾斜导致的介质渗漏。在设备的管路布局优化中，这类双弯折管道还可以根据实际安装空间调整两个直段的长度比例，比如当两个对接接口的水平距离大于垂直距离时，可以加长中间的直段长度，调整两个弯折点的位置，在不改变两端接口坐标的前提下，避让开中间的障碍物，不需要重新设计整个管路的走向，具备很强的布局适配性。对于低压输送工况，这类管道的壁厚可以根据工作压力进行调整，压力低于1MPa的工况下，壁厚取管径的1/10即可满足强度要求，压力更高的工况则需要结合材料的许用应力计算壁厚，同时在弯折处做适当的加强处理，避免长期承压出现形变。
