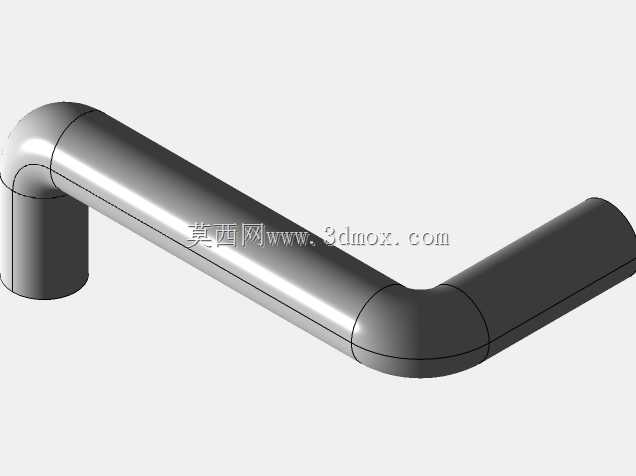

双90度弯折工业输送金属管路结构

　　这类双弯折金属管路在工业流体输送场景中应用十分广泛，常见于气动控制回路、低压液压支路、设备冷却循环系统以及小型化工介质输送管线中，承担着改变介质流向、衔接不同安装位置接口的核心作用。不同于直连管路的简单对接，带两处90度弯折的管路需要在设计阶段就充分考虑现场安装的空间边界，避免弯折段与周边设备构件、线缆桥架产生干涉，同时还要兼顾介质流经弯折处的流阻变化，尽可能降低局部压力损失。

　　从结构设计逻辑来看，该管路采用等径圆管弯折成型，两处弯折位置的弯曲半径统一，既符合常规弯管加工的工艺要求，也能避免因弯曲半径过小导致的管内壁起皱、管壁减薄超标问题，弯折处的圆弧过渡段经过平滑处理，介质流经时不会产生明显的紊流区，能有效减少长期运行过程中弯折位置的冲蚀磨损。管路两端的直段长度预留了标准管接头的安装余量，不管是采用卡套式连接、焊接连接还是法兰对接，都有足够的操作空间，不需要现场额外裁切调整，能直接适配对应通径的管路接口。

　　在安装边界方面，该管路的整体走向呈空间Z型布局，两个弯折段的轴线处于同一平面内，安装时可以直接贴合设备侧壁或者安装板固定，不需要额外做空间角度调整，两端接口的中心距经过精准核算，能直接对接预先定位好的两个管路端口，降低现场安装的对位难度。管壁厚度按照常规低压工况的承压标准设计，能满足1.6MPa以下工作压力的使用需求，适配常规工业环境下的水、压缩空气、低压液压油等常见介质的输送要求。

　　建模过程中严格遵循弯管加工的工艺参数，弯折段的曲率设置符合实际弯管机的加工能力，不会出现设计结构无法落地生产的问题，管路的外轮廓尺寸精准，在做设备整体装配校验时，可以直接导入装配体验证管路与周边零部件的间隙，提前排查安装干涉问题，减少后期现场施工的改造成本。这类标准化的弯折管路结构也可以根据实际安装需求调整两端直段的长度、弯折段的间距，快速衍生出适配不同安装空间的同类型管路构件，提升通用管路件的设计复用率。
