带法兰安装座的叉形轴接连接构件

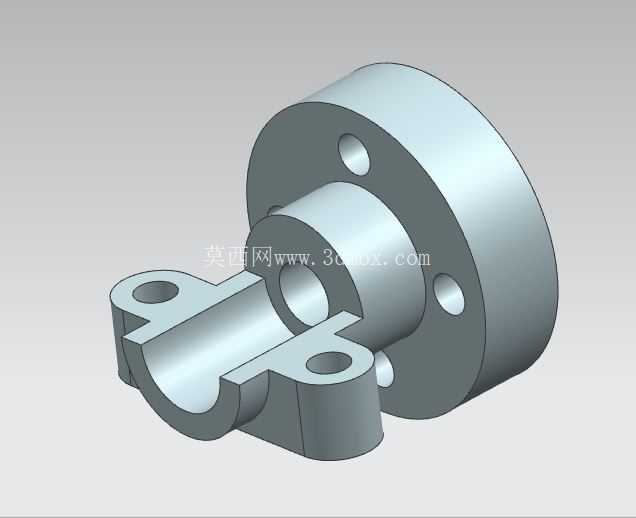

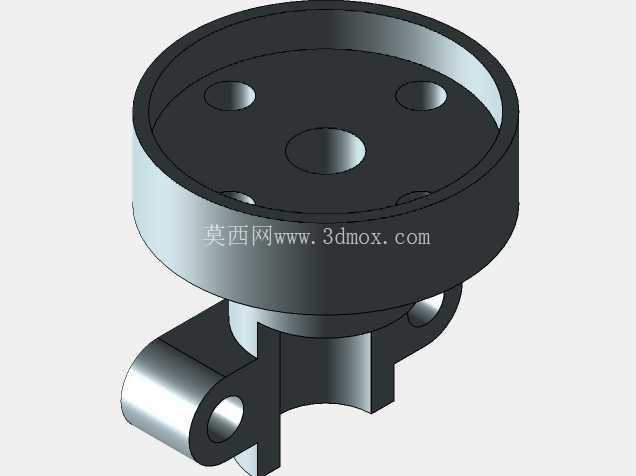

　　该构件属于机械传动系统中的轴系连接配套部件，常见于中小型自动化生产线的动力传递工位、轻工机械的执行端连接部位，也可用于小型工装夹具的定位支撑环节，主要承担轴类零件的径向定位、轴向限位以及相邻部件的连接固定作用，能够在中等载荷、平稳传动的工况下保持连接精度，避免轴系运行过程中出现径向窜动或连接松脱的问题。从结构设计来看，构件后端采用圆形法兰盘作为安装基准面，法兰盘上均匀分布三个通孔安装位，安装时可通过螺栓穿过通孔将整个构件固定在设备的墙板或安装立板上，法兰盘的端面加工有较高的平面度要求，能够保证安装后构件的轴线与配合轴的轴线保持同轴，减少装配后的同轴度误差带来的运转磨损。

　　法兰盘向前延伸出一段中空的圆柱轴套结构，轴套的内孔为光滑圆柱面，主要用于穿装配套的传动轴，内孔的尺寸公差按照间隙配合的要求设计，既可以保证轴能够顺利穿入，又能控制配合间隙在合理范围内，避免轴转动过程中出现过大的晃动。轴套前端连接的是叉形开口结构，该结构的两个支耳上分别设置有同轴的通孔，用于穿装销轴，实现与摆杆、连杆类传动部件的铰接，开口的槽宽尺寸与配套连杆的端部厚度匹配，能够限制连杆在销轴轴向的窜动，保证铰接传动的稳定性。设计过程中，首先根据配套传动轴的直径确定轴套内孔的基本尺寸，再根据传递扭矩的大小核算轴套的壁厚以及法兰盘的厚度，避免受力后出现结构变形；法兰盘上的安装孔位置按照三点均匀分布的原则设计，相比两孔安装具备更好的防转效果，相比四孔安装则减少了装配时的孔位对齐难度，更适合中小型设备的快速装配需求。叉形支耳的位置与轴套内孔保持同轴设计，保证铰接点的作用力能够沿着轴的轴线方向传递，减少额外的偏载力矩。

　　从安装边界来看，构件整体的最大外径为法兰盘的外圆尺寸，安装时需要在安装板上预留对应直径的沉台空间，保证法兰盘端面能够完全贴合安装面；构件的轴向总长度从法兰盘后端面到叉形结构的最前端，装配时需要确认前端叉形结构与周边运动部件的安全间隙，避免运转过程中出现运动干涉。叉形结构的开口方向在装配时可以根据实际传动方向调整，通过法兰盘安装孔的周向旋转即可实现开口角度的微调，适配不同的连杆传动角度需求。

　　建模过程中采用拉伸特征构建法兰盘、轴套以及叉形支耳的基本轮廓，通过旋转切除完成轴套内孔的加工特征，再通过布尔运算合并各个实体部分，最后对安装孔、销轴孔进行切除成型，所有的棱边都根据装配需求做了小尺寸的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便轴和销轴的顺利装入。该构件的结构没有复杂的曲面特征，所有加工面都可以通过常规的车削、铣削、钻削工艺完成加工，制造成本较低，适合批量生产应用，在实际使用中可以根据不同的载荷需求调整法兰盘厚度、轴套壁厚以及支耳的厚度尺寸，适配不同工况的使用要求。
