三叶轴承式指尖旋转减压把玩件结构

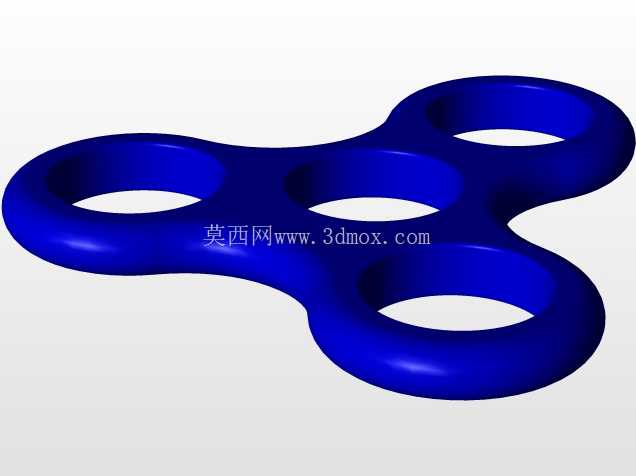

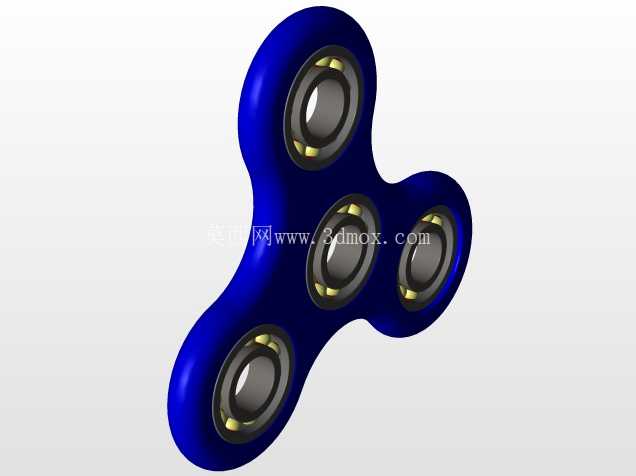

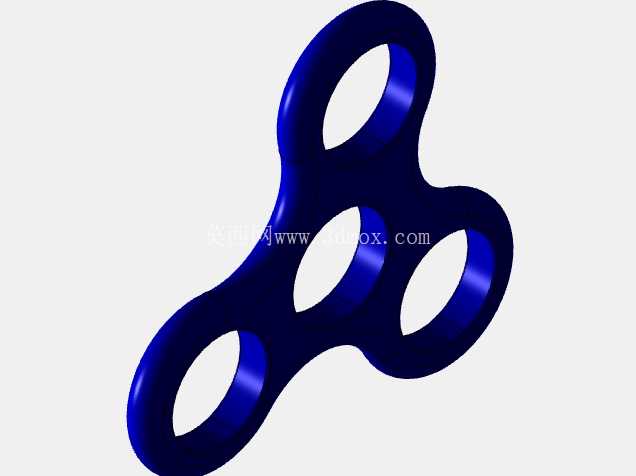

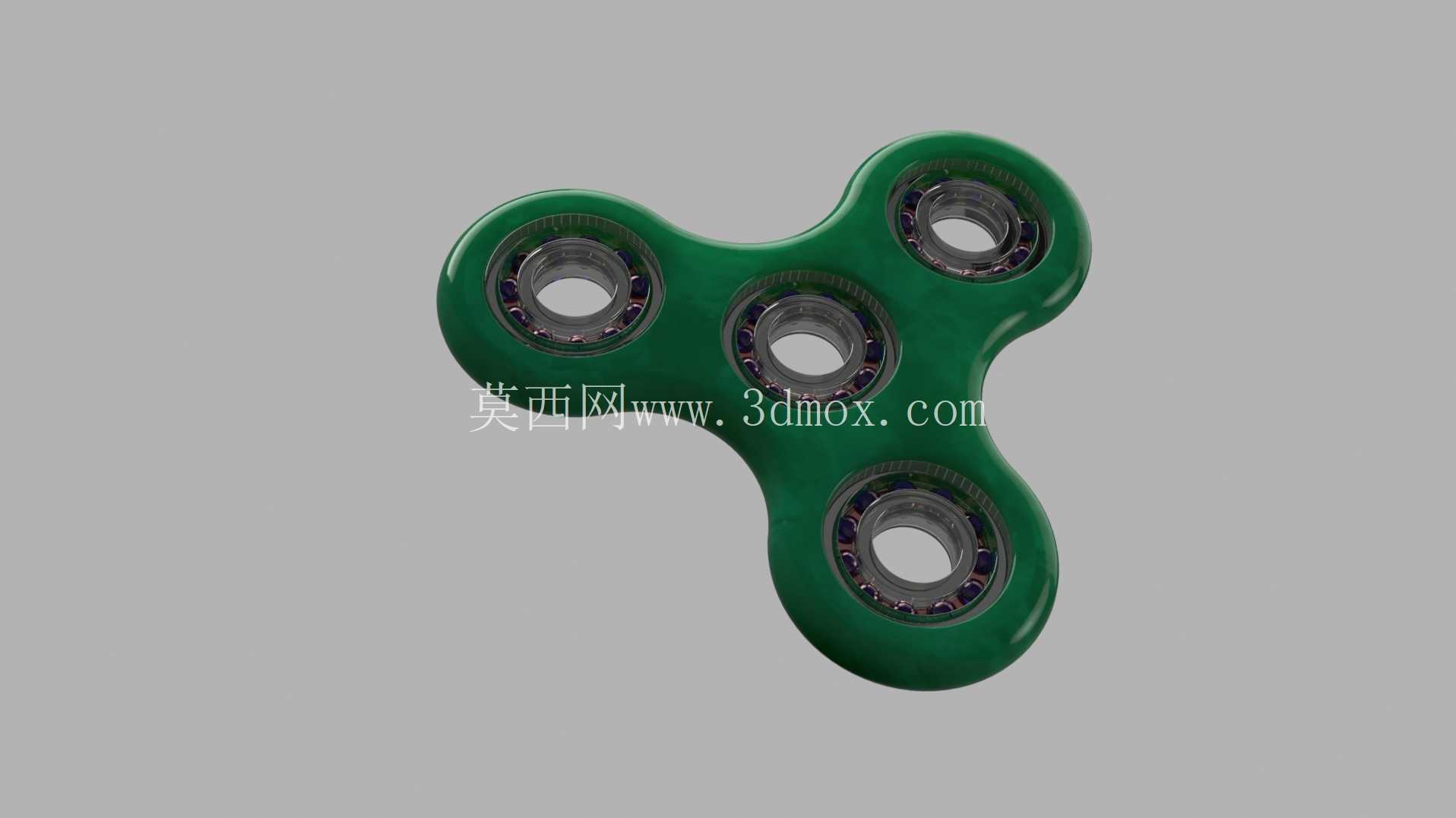

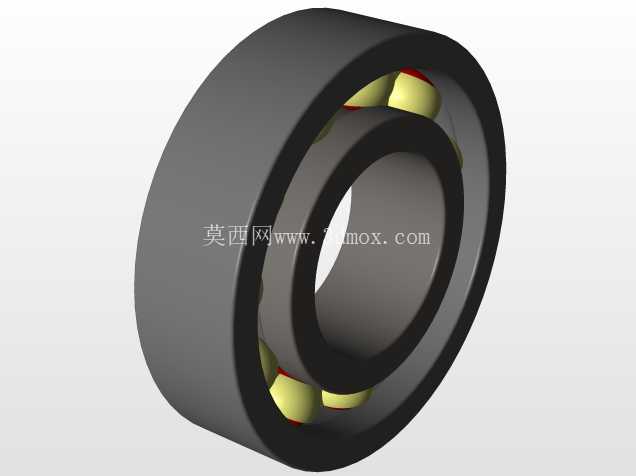

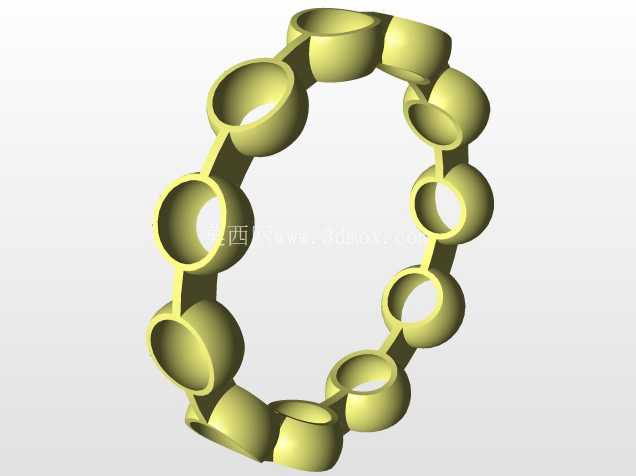

　　从功能特性上看，整个结构采用三瓣对称布局，中心位置预留标准轴承安装位，三个叶瓣末端各嵌入一个同规格的深沟球轴承，一方面作为配重块平衡整个回转体的质心，让旋转过程中不会出现偏载抖动，另一方面末端轴承的外圈也可以作为辅助接触位，在旋转过程中碰到外物时能通过自身滚动减少摩擦阻力，延长单次旋转的持续时间。很多人做这类结构容易忽略质心配平，实际建模时必须严格保证三个叶瓣相对于中心回转轴线的转动惯量完全一致，每个叶瓣的曲面弧度、壁厚、嵌入轴承的安装孔深度都要完全对称，哪怕0.1mm的壁厚差，都会导致高速旋转时出现偏心振动，不仅影响旋转时长，握持时还能感觉到明显的震手。设计思路上没有采用复杂的异形曲面，叶瓣外轮廓用连续的圆弧过渡，没有尖锐棱角，一方面是手持接触时不会硌手，另一方面圆弧曲面在高速旋转时的风阻更小，能减少空气阻力带来的动能损耗。中心轴承的安装位采用过盈配合设计，过盈量控制在0.02-0.03mm，既保证轴承内圈和主体结构连接牢固不会松脱，又不会因为过盈量过大导致轴承内圈变形卡滞滚珠，影响回转顺滑度。三个末端轴承的安装孔和中心孔的位置度公差要控制在0.05mm以内，保证三个配重轴承的中心到回转中心的距离完全一致，转动惯量均匀分布。做机械结构设计久了，偶尔会做些小体量的回转类把玩件练手，这类结构看似简单，实则对回转精度、配重平衡、握持手感的把控丝毫不输工业级回转部件，这次的三叶式指尖旋转结构，就是把工业轴承的回转特性和手持把玩的人机需求结合的典型案例。先从实际使用场景说起，这类手持旋转件核心是依靠手指夹持中心区域，拨动外侧叶瓣实现长时间平稳回转，日常用来在伏案间隙活动手指、调整注意力，和工业上的小型回转演示件逻辑相通，只是把工业场景的功能演示转化为手持操作的把玩属性，结构逻辑完全遵循机械回转件的设计准则。

　　说到外形尺寸和安装边界，整个结构的最大回转直径控制在75mm左右，这个尺寸刚好适配成年人拇指和食指捏持中心区域的操作空间，不会因为尺寸过大导致握持费力，也不会因为尺寸过小配重不足旋转时长太短。整体厚度控制在12mm，和标准608轴承的厚度匹配，嵌入轴承后两端面和主体结构齐平，没有突出的棱角，握持时手指接触的是平整的端面，不会有突兀的凸起硌手。中心安装的轴承内孔直径8mm，刚好适配手指捏持的接触面积，捏持时不会因为内孔过小夹到手指皮肤，也不会因为内孔过大捏持不稳。三个叶瓣的边缘做了R2的圆角过渡，从主体曲面到轴承安装孔的位置做了连续的壁厚过渡，最薄处壁厚不小于2mm，保证整体结构强度，哪怕从桌面高度掉落也不会出现叶瓣断裂的情况。

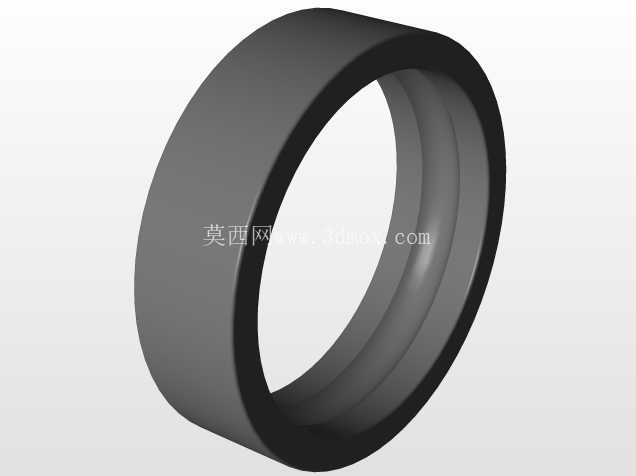

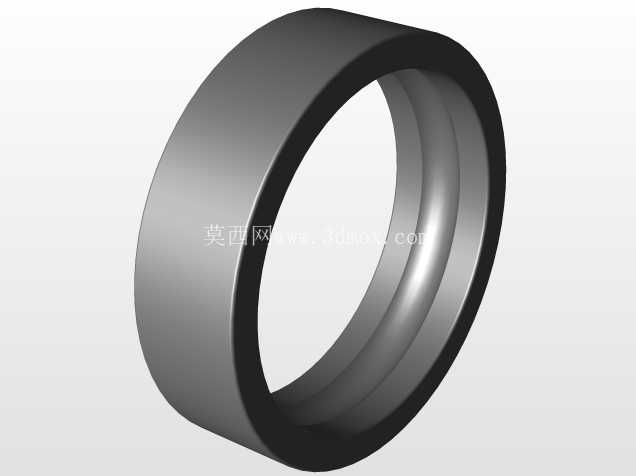

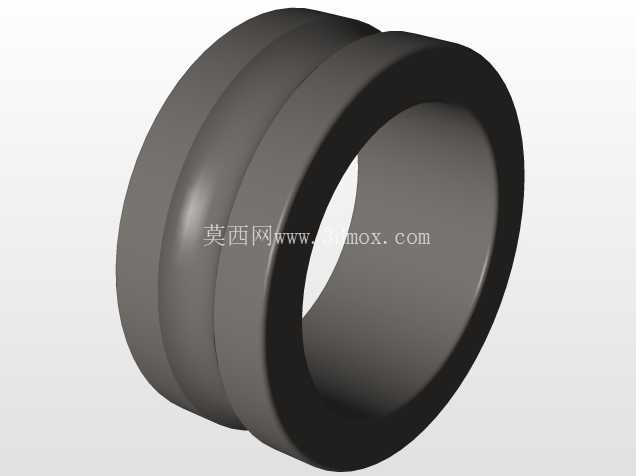

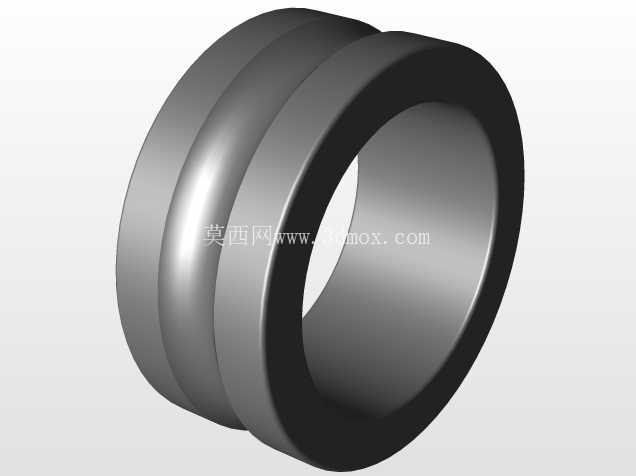

　　实际建模过程中要注意轴承安装位的止口设计，每个轴承嵌入后都有0.5mm的止口定位，保证轴承安装到位后端面和主体齐平，不会出现一侧突出一侧凹陷的情况。另外整个结构的外表面没有多余的凸起特征，所有曲面都是G2连续过渡，一方面是注塑或者3D打印时脱模顺畅，不会出现倒扣结构需要额外加支撑，另一方面日常把玩时不会藏污纳垢，擦拭清理方便。从回转性能的角度考量，三瓣布局相比两瓣布局的转动惯量分布更均匀，旋转过程中的稳定性更好，相比四瓣及以上的布局，风阻更小，同等配重下的旋转时长更长，这个布局是经过多次迭代验证的最优手持回转结构方案。

　　很多新手做这类结构时会刻意做很多花哨的镂空或者异形造型，反而破坏了质心平衡，导致旋转时抖动明显，实际上这类小结构的核心就是平衡、顺滑、握持舒适，所有的造型设计都要围绕这三个核心需求展开，多余的装饰特征只会影响实际使用体验。另外在材料选择的适配性上，主体结构如果采用塑料材质，壁厚要均匀，避免注塑时出现缩痕影响动平衡，如果采用金属材质，要注意三个叶瓣的密度均匀，加工时的去除量要对称，保证最终成品的质心落在回转轴线上。轴承的选择优先选用双面密封的深沟球轴承，内部润滑脂选用低阻尼的润滑脂，避免低温环境下润滑脂凝固导致旋转阻力变大。这类结构虽然体量小，但是涵盖了回转件设计的核心要点：质心配平、公差配合、人机尺寸、风阻控制，把这些细节做到位，做出来的结构才能实现长时间平稳回转，握持手感舒适，完全可以作为机械结构入门的练习案例，把小结构的设计逻辑摸透，再做工业级的大型回转部件时，对平衡和公差的把控也会更精准。
