多功能3D打印机功能测试台结构设计

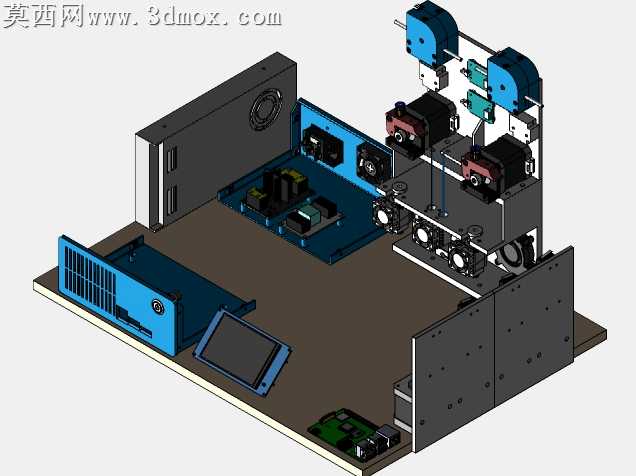

本测试台采用三维参数化建模完成整体结构设计，建模过程中对所有零部件做了分层装配约束，可实现零件的单独显示、隐藏与剖切查看，方便使用者梳理各模块的装配逻辑与空间布局。整体结构以钣金安装底板为承载基座，表面做了标准化的安装孔位阵列设计，所有功能模块均采用模块化安装思路，可根据测试需求灵活拆装替换，无需对底板做二次加工。模型在材质渲染上区分了不同零部件的材质属性：钣金结构件做了哑光金属质感处理，塑料外壳件做了磨砂蓝、哑光黑的分色渲染，电子元器件保留了PCB板的绿油阻焊、元件焊盘的细节纹理，散热风扇、接线端子等标准件还原了真实产品的外观细节，整体渲染效果贴近实物装配状态，可直观呈现测试台的实际样貌。结构设计上，测试台集成了多组挤出机安装位，可同时搭载不同型号的挤出机构做并行功能测试，预留了热敏电阻、PT100温度传感器的安装接口，可匹配不同测温方案的调试需求；设置了多组限位触发端，涵盖X、Y、Z轴的原点限位、行程限位测试位，同时预留了断料检测传感器的安装位置，可完成耗材断料、料尽触发的功能验证。电控区域做了分区布局设计，电源模块、主控板、驱动模块、MOS加热控制模块各自独立安装，预留了散热风道的安装位，可搭配不同规格的散热风扇做长时间负载测试的散热验证；操作端预留了显示屏安装位，可适配3.5寸触控屏的安装调试，同时预留了树莓派等外接控制板的安装空间，可完成上位机控制、联机打印的相关功能测试。设计过程中剔除了不需要调平的BLTouch模块与接近开关安装位，针对常用的桌面级3D打印机控制需求做了功能精简，所有接线端口、电源接口都做了位置预留，可覆盖3D打印机控制器参数设置、代码功能调试、硬件功能验证的全流程测试需求，使用者可直接基于该模型做结构调整，快速适配不同型号3D打印机主控板、功能模块的测试工作，大幅缩短测试工装的设计周期。
