桌面型Corexy结构蓝牙写字绘图机器人

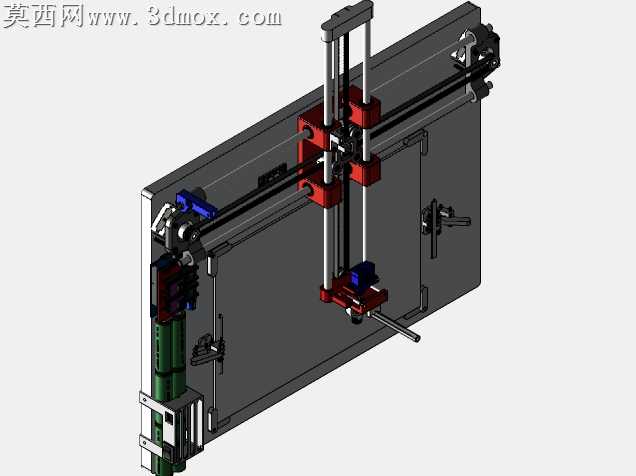

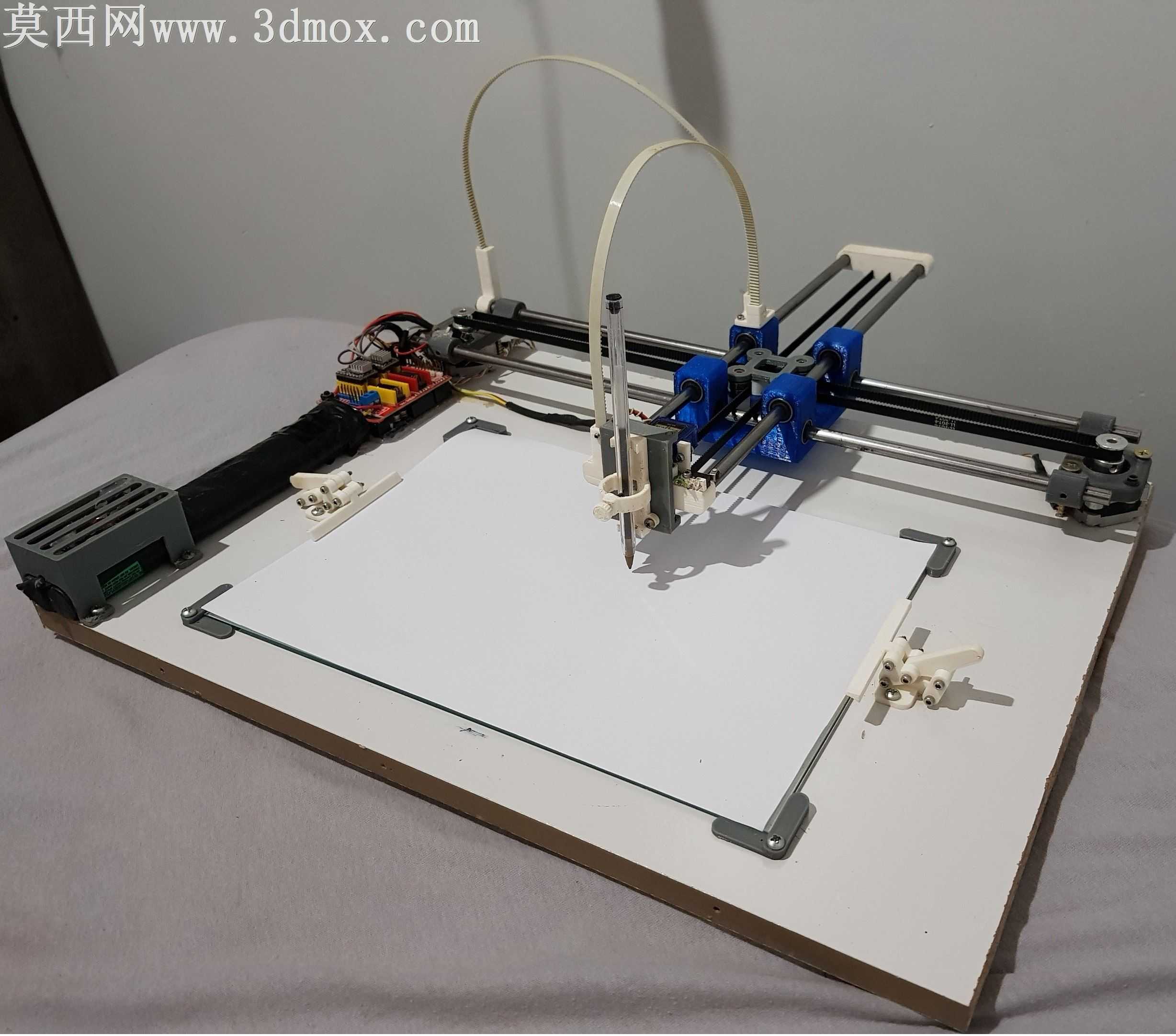

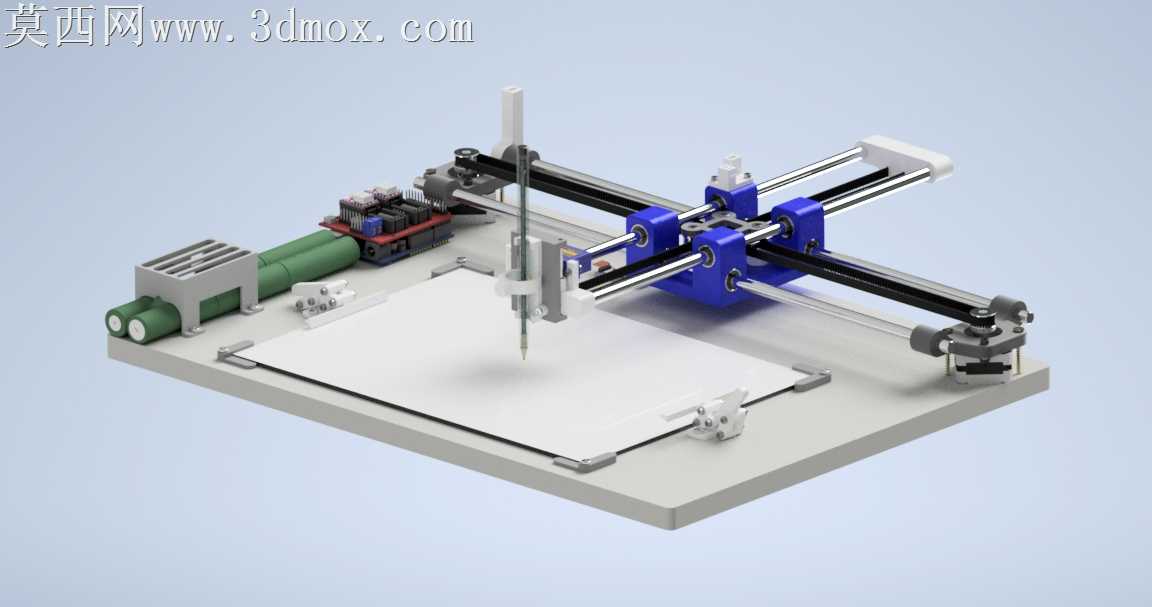

本作品为桌面级自动绘图写字机器人三维模型，整体采用经典Corexy运动结构设计，建模过程中对各功能模块进行了精准的参数化还原，完整呈现了设备的装配逻辑与运动关系。模型底座采用平板式承载结构设计，表面预留了纸张固定夹的安装位，可适配常规A4幅面的书写纸张，保证绘图作业时纸面平整无偏移。运动传动部分采用双光轴直线导轨作为X、Y轴的运动导向部件，搭配同步带传动结构实现绘图头的平面精准定位，导轨两端设计有限位缓冲结构，避免运动超程造成结构损坏。绘图执行端采用笔夹式抬笔结构，可兼容常规书写笔具，抬笔动作通过舵机驱动实现，动作响应灵敏，可精准控制落笔与抬笔的行程，保证绘图线条清晰无拖痕。控制模块部分还原了arduino控制板、蓝牙通讯模块、驱动板的安装布局，控制板与驱动模块集中布置在底座侧边，搭配电池仓设计可实现脱机供电使用，走线空间预留合理，符合实际设备的装配需求。渲染阶段采用哑光工业质感材质，金属光轴赋予金属反光材质属性，3D打印结构件采用哑光蓝、哑光灰的工程塑料质感，底座采用浅灰色磨砂质感，整体渲染效果贴近实际设备的成品外观，各部件的装配间隙、连接结构均做了写实还原，可直接用于结构参考、装配演示与二次开发设计，完整复现了grbl固件控制的蓝牙绘图设备的全部结构特征，运动部件的连接关系、传动路径均清晰可辨，能够直观展示Corexy结构的运动原理与设备的工作逻辑。
