桌面型三轴木工数控雕刻铣床结构设计

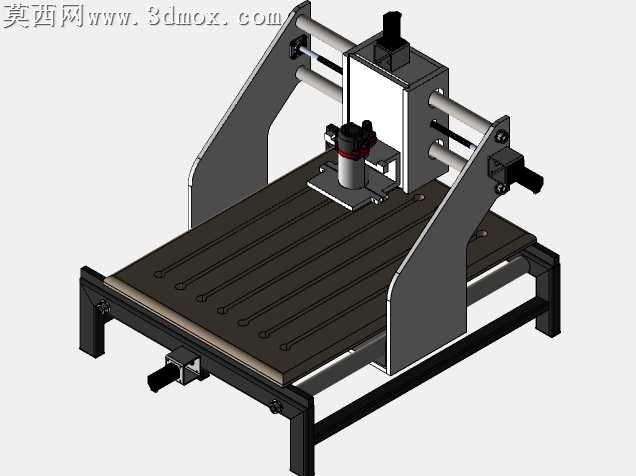

本作品为面向小型木工加工作业设计的桌面型三轴数控铣床三维模型，整体建模过程严格遵循机械设计规范，在三维软件中完成全零件参数化建模与整机虚拟装配，所有结构件均按照实际加工工艺要求预留装配公差，可直接用于后续工程出图与实物试制。模型外观渲染采用写实工业风格，对不同材质部件进行了精准的材质区分：床身支撑框架采用哑光黑色金属材质，还原方管焊接机架的磨砂金属质感；加工工作台面采用深色电木板材质，表面预留标准T型槽结构，用于装夹待加工的木质工件；两侧立式支撑板采用银灰色金属烤漆材质，表面做哑光处理避免加工过程中的光线反射干扰操作；X/Y/Z三轴传动导轨采用光亮镀铬金属材质，还原直线光轴的光滑金属质感；主轴安装座采用银白色铝合金材质，突出轻量化设计的结构特点；主轴电机部分做黑色工程塑料与金属端盖的分色处理，还原高速主轴的真实外观细节。结构设计上采用龙门式动梁结构，Y轴传动组件布置于工作台两侧的立式支撑板上，Z轴主轴滑台通过直线轴承与Y轴横梁导轨连接，X轴传动组件集成于工作台下方，通过丝杠传动带动工作台实现前后进给，三轴均采用步进电机配合丝杠的传动方案，兼顾小型设备的加工精度与制造成本。设计过程中充分考虑桌面设备的使用场景，整体占地面积控制在小型工作台可容纳的尺寸范围内，机架底部预留可调脚轮安装位，方便设备移动与调平；主轴部分采用适合木工切削的高速风冷主轴，可适配不同规格的木工铣刀，满足木板雕刻、轮廓切割、平面铣削等多种木工加工作业需求；走线槽、限位开关安装位、电机固定座等细节结构均完整建模，还原设备的实际装配逻辑，整体结构紧凑合理，在保证结构刚性的前提下尽可能压缩设备体积，适合个人DIY、小型木工工坊的轻量加工作业使用。
