研发阶段液压板料折弯机结构设计

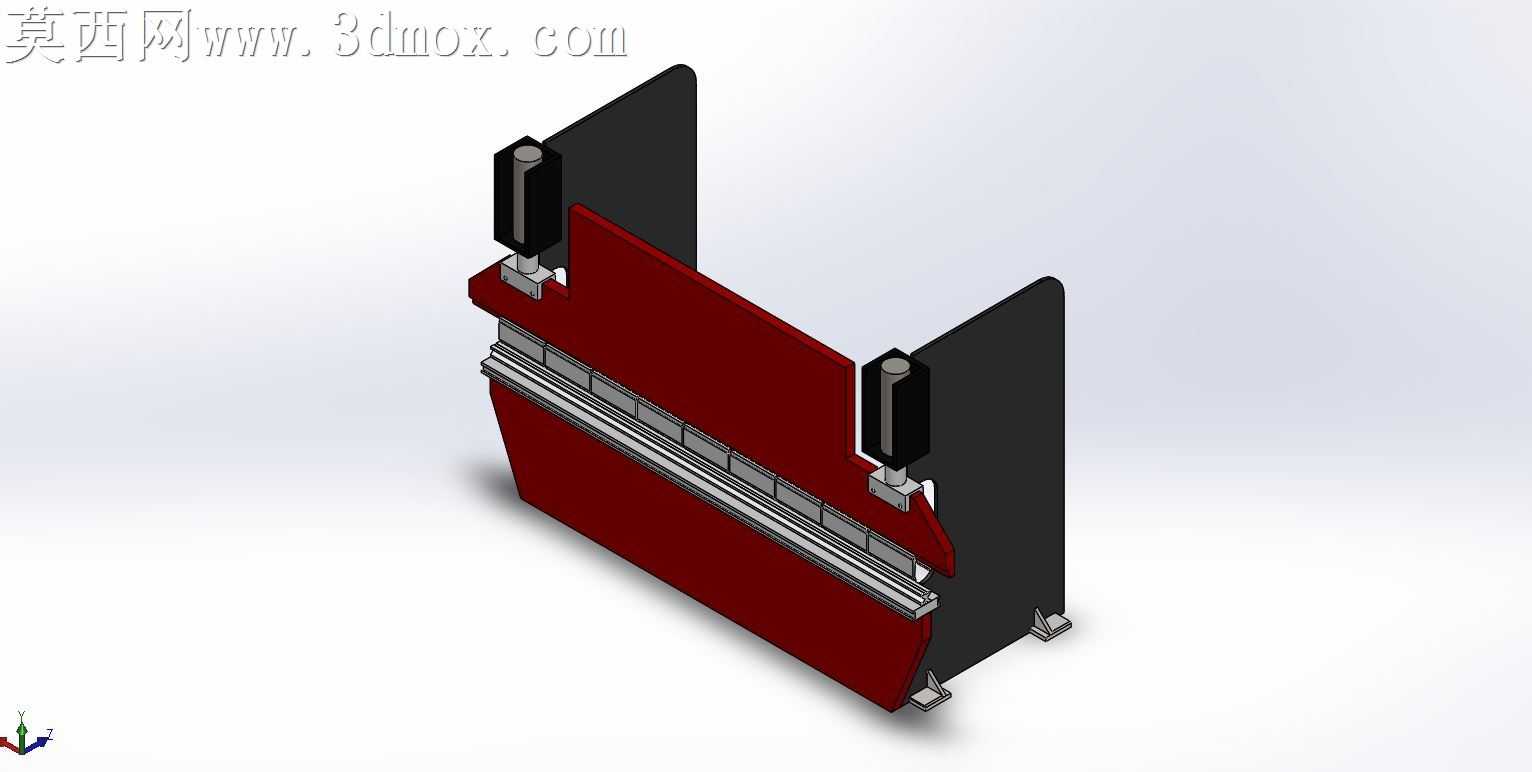

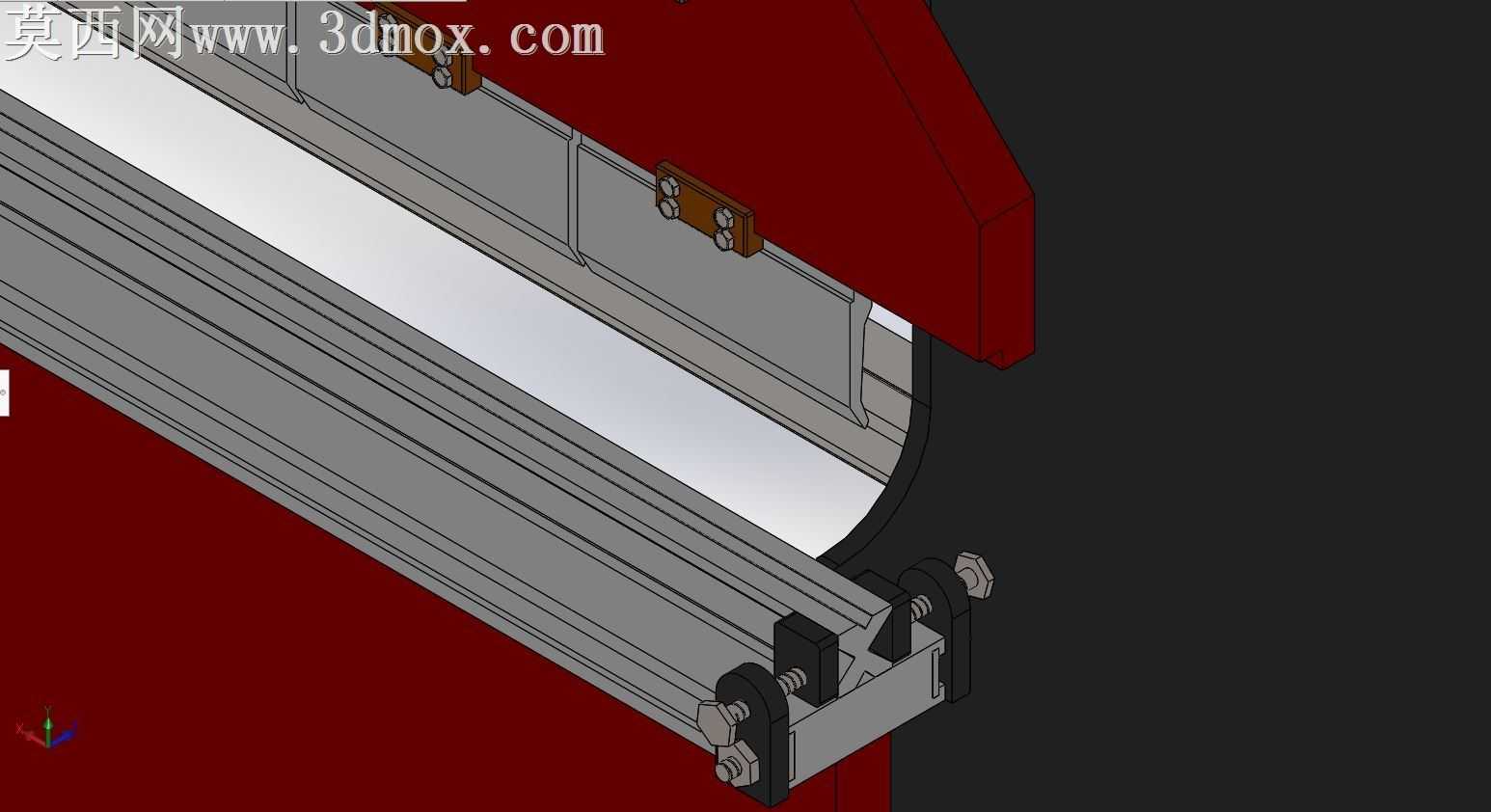

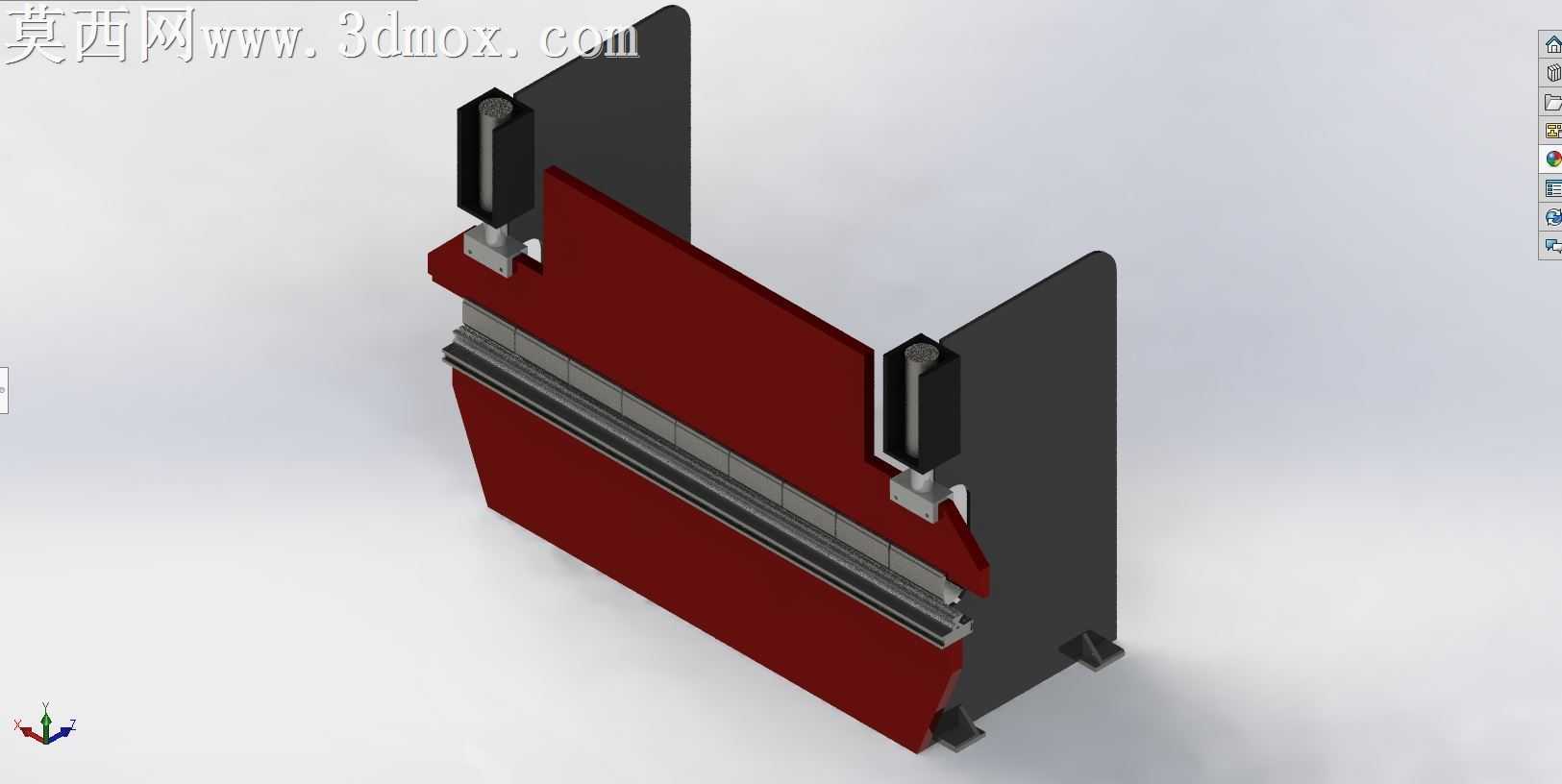

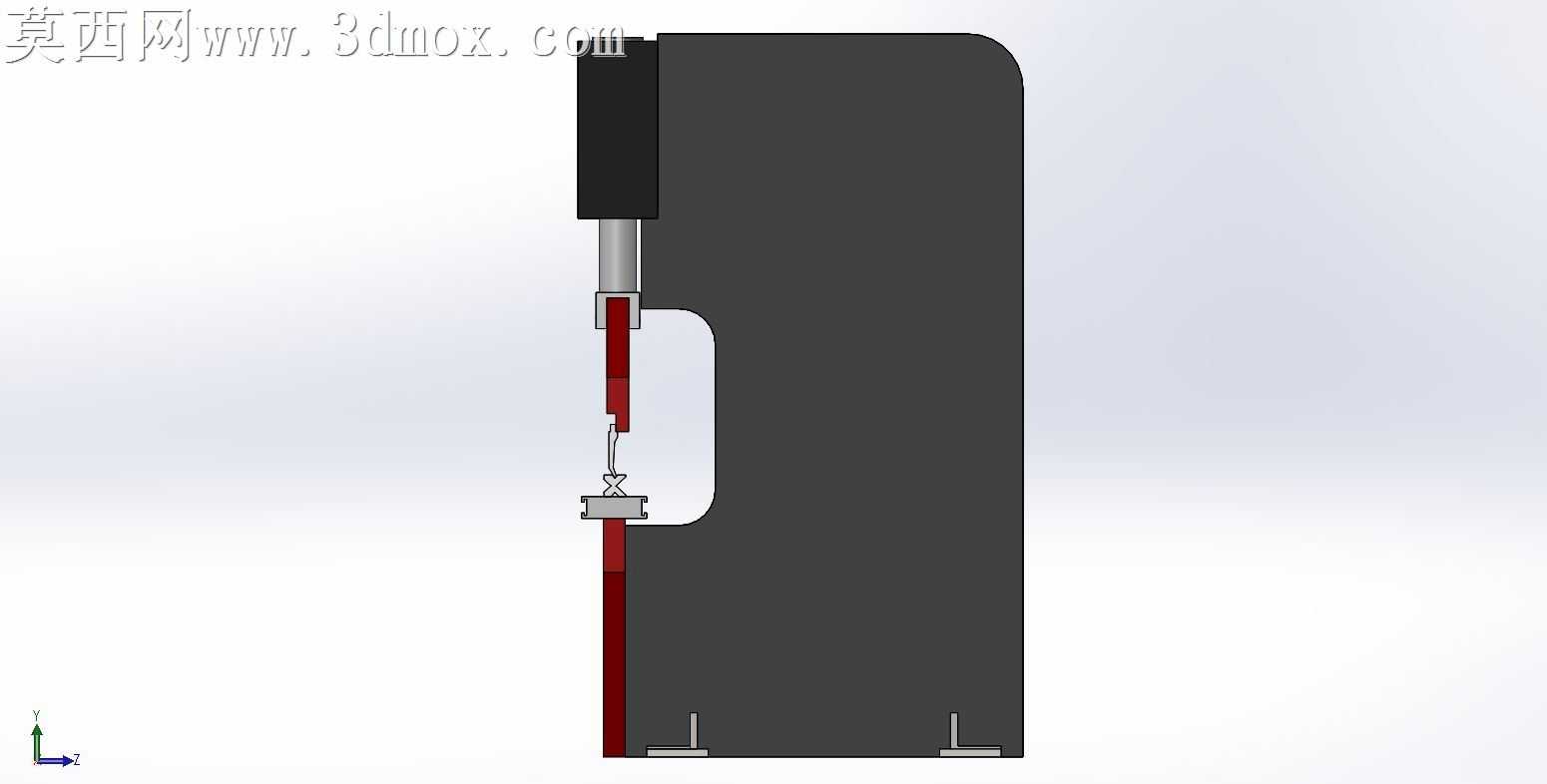

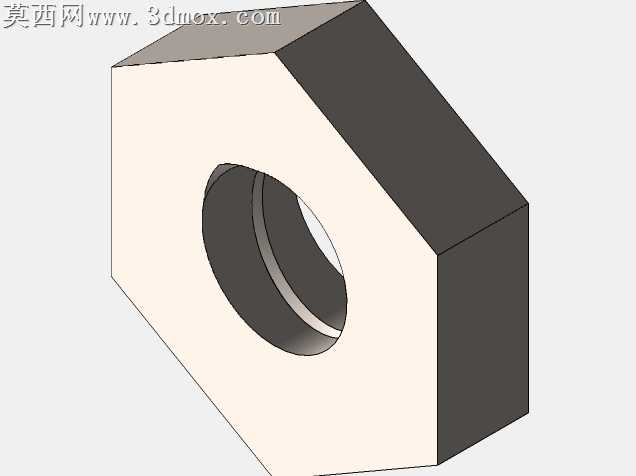

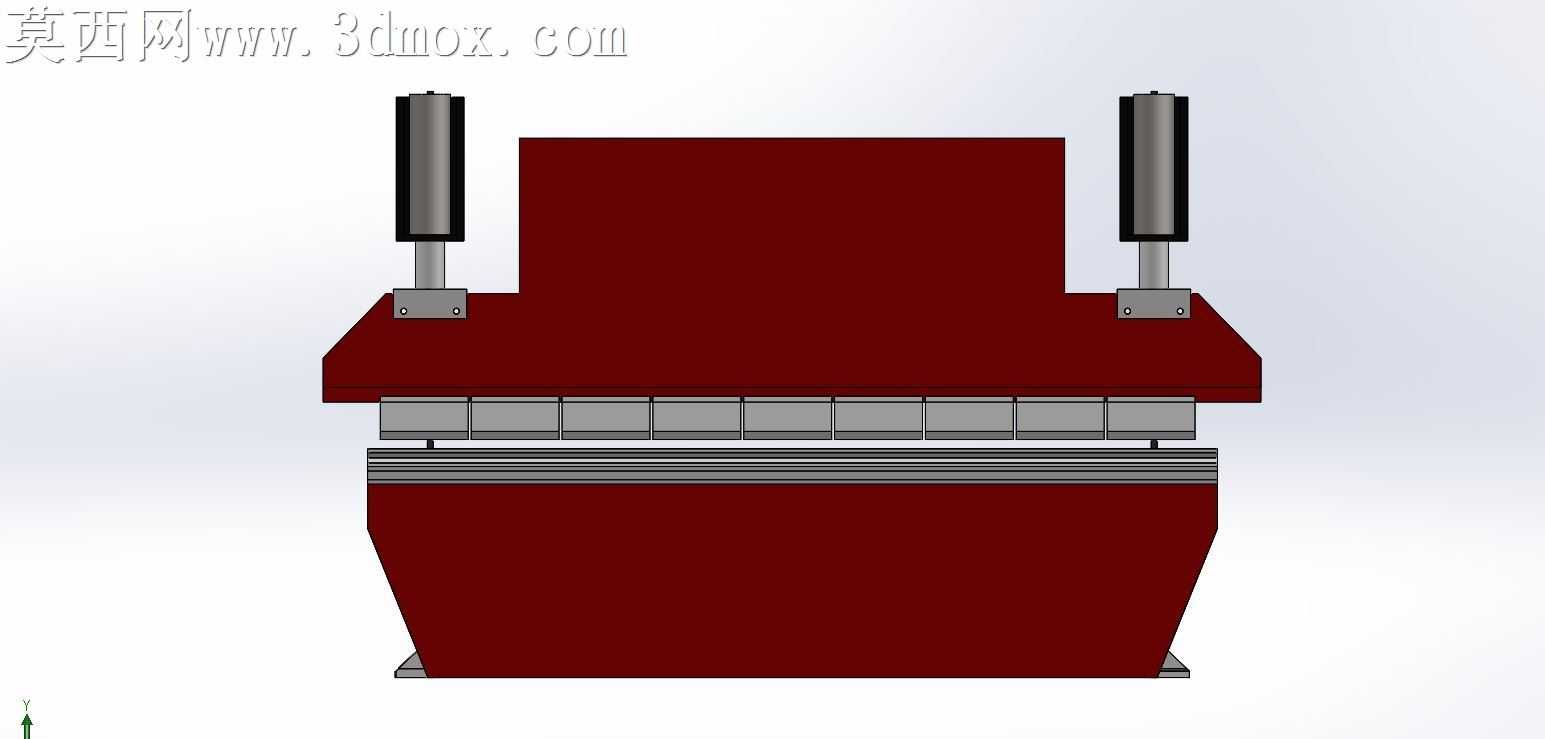

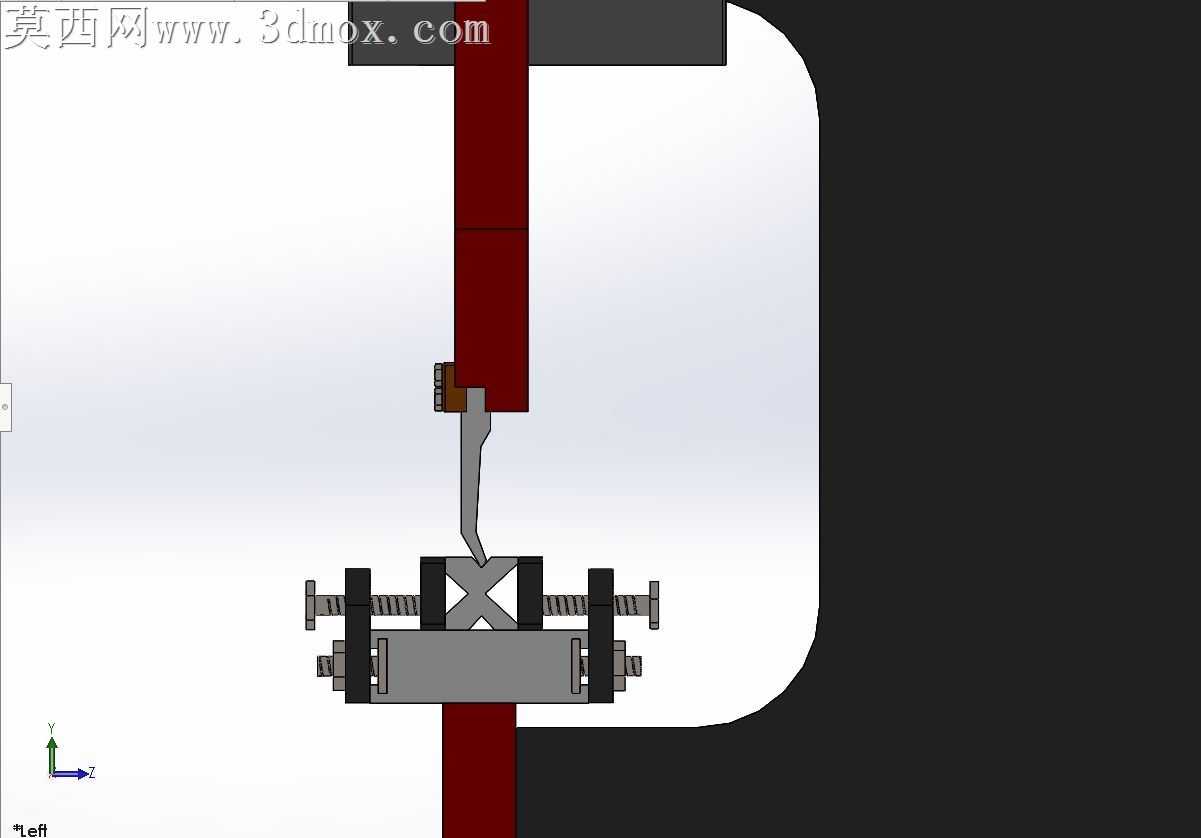

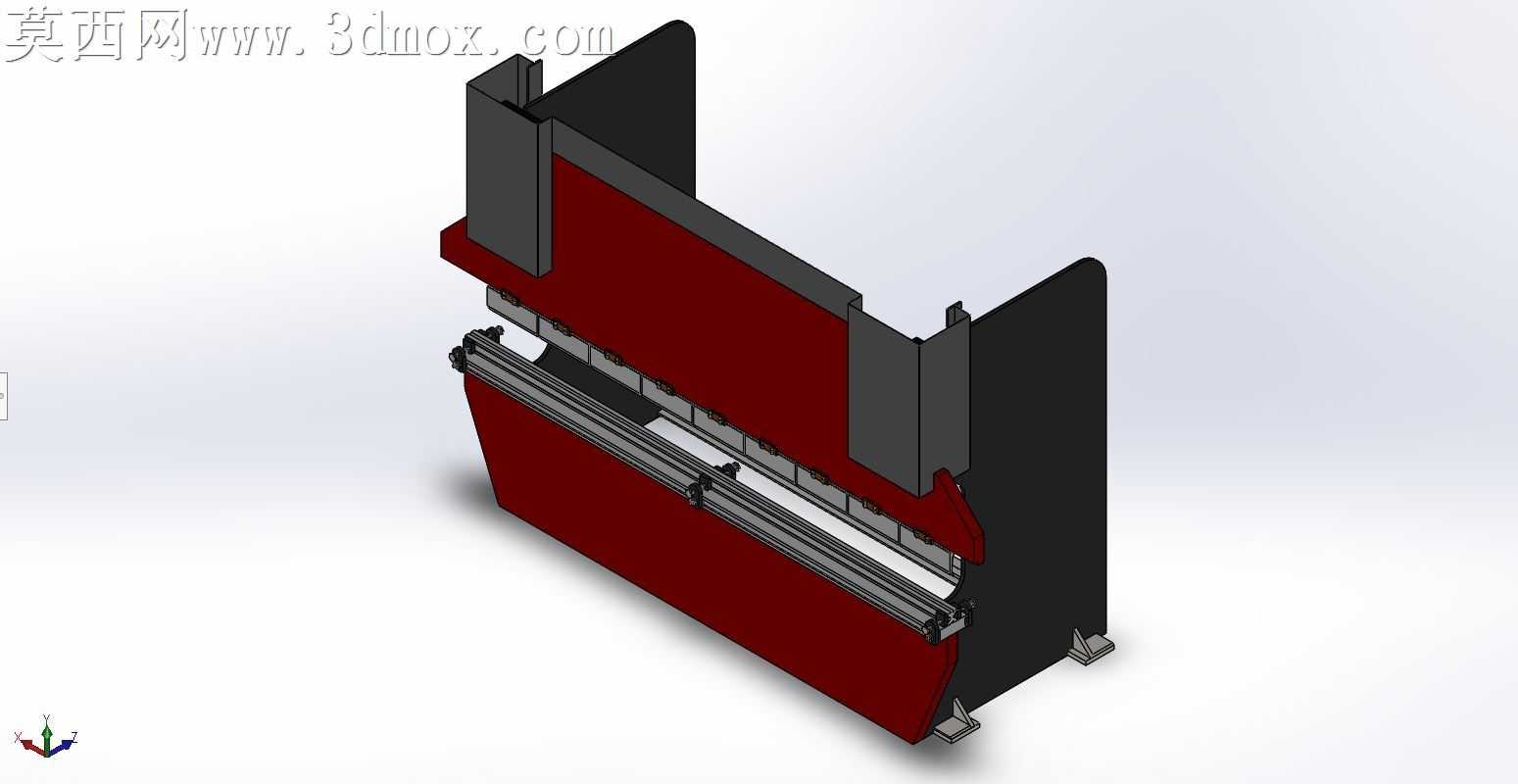

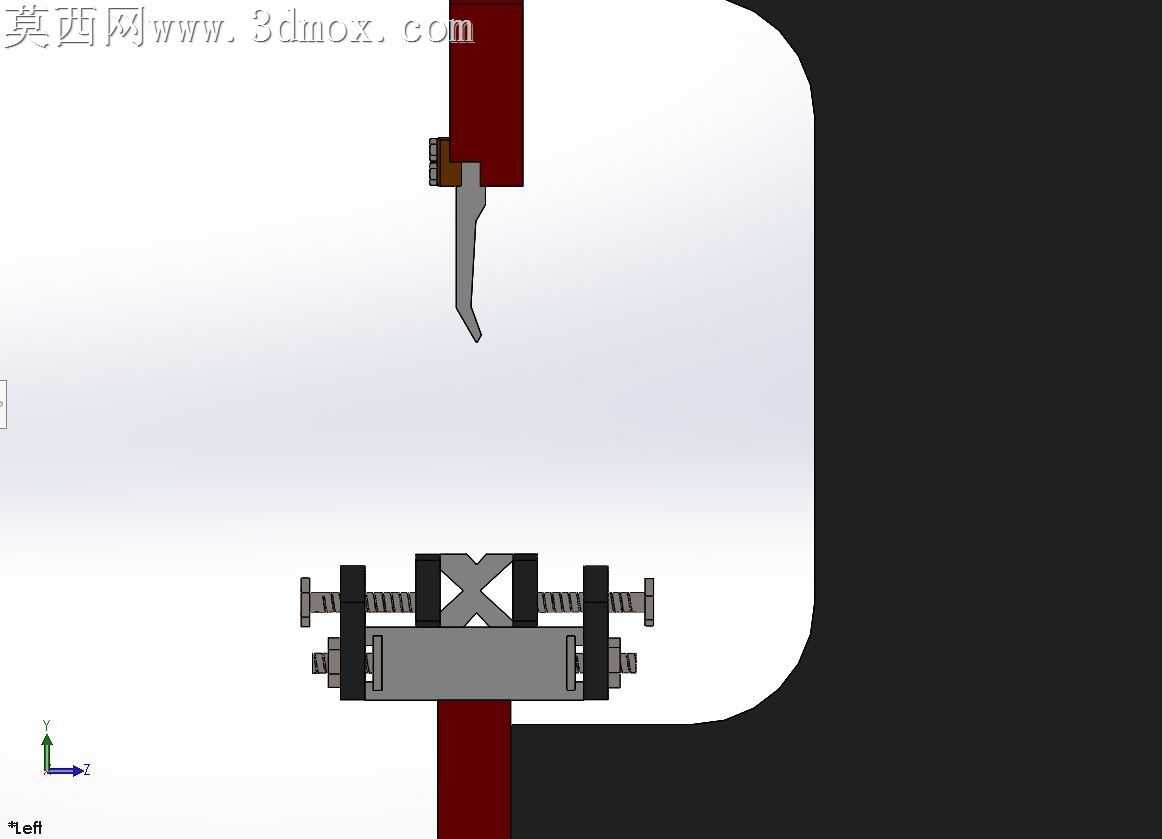

本作品为处于研发迭代阶段的液压板料折弯机三维建模成果，整体建模过程严格遵循机械设计逻辑，先完成核心功能部件的参数化草绘，再通过拉伸、切除、装配约束等操作完成整机搭建，建模过程中对各运动部件预留了合理的装配间隙与运动行程，为后续功能拓展预留了充足的设计空间。渲染层面采用了工业设备常用的材质区分方案：上模与下模的工作部位赋予高硬度合金钢材质，通过调整金属粗糙度参数模拟刃口经过精磨后的金属质感，清晰呈现折弯作业的工作端形态；机身主体框架采用铸铁材质表现，通过哑光深灰的材质属性还原机床设备厚重稳定的结构特性；液压驱动的立柱连接部位采用深红色涂装材质，与主体框架形成明确视觉区分，直观标识出动力传输的核心路径；调节螺杆、锁紧螺栓等标准件统一采用镀锌亮面金属材质，还原通用五金件的真实外观。结构设计上，当前版本已完成核心折弯执行机构的搭建：上模部分集成了模柄夹持结构与折弯上刀，可实现垂直方向的压合进给；下模部分配置了可调节宽度的下模座，通过两侧对称布置的调节螺杆与锁紧机构，可适配不同厚度板料的折弯开口需求，下模座底部设置了与液压顶升机构连接的安装位，可实现下模的顶升配合动作。设计思路上，本模型定位为功能可拓展的自动化折弯设备基础框架，当前仅完成了核心折弯作业单元的结构搭建，后续可在此基础上添加板料自动送料机构、折弯角度自动检测模块、后挡料定位机构、安全防护光幕组件、数控操作面板等功能模块，逐步完善为具备全自动作业能力的成熟钣金加工设备，建模过程中所有非标准件均保留了完整的参数化特征，方便后续迭代时快速调整部件尺寸与装配位置，适配不同吨位、不同加工幅面的折弯机设计需求。
