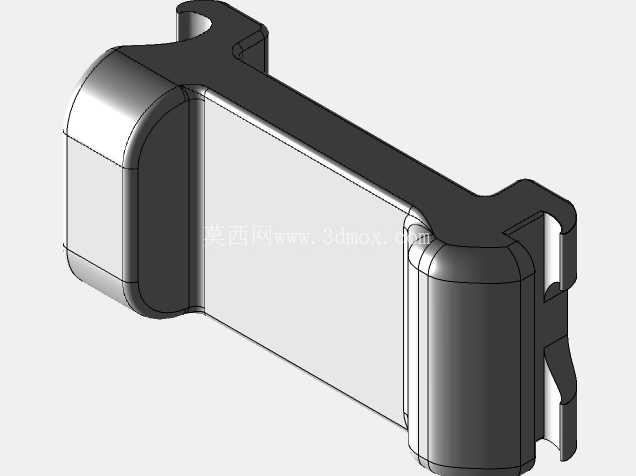

双侧带挂耳式连接固定结构件

　　该结构件属于机械系统中承担连接与载荷传递功能的支撑类零件，在各类工装夹具、小型设备机架、户外便携装备的连接节点中应用广泛，尤其适配需要快速卡装、侧向限位的装配场景，比如便携设备的夹持支架、工业管线的快装固定座、小型传动机构的侧向支撑座等位置，能够在不使用额外紧固件的前提下实现初步卡合定位，降低装配环节的零件数量与操作复杂度。从结构设计逻辑来看，零件主体采用中空框式构型，中间区域预留充足的避让空间，既可以容纳被夹持的柱状、板状构件，也能为装配后的部件预留形变余量，避免刚性接触带来的应力集中问题；两端的挂耳结构做了圆弧过渡的钩型设计，挂耳内侧的卡槽尺寸经过公差匹配，能够与配套的销轴、凸台结构形成间隙配合，既保证装配时的顺畅推入，又能在工作状态下限制横向窜动，挂耳根部做了加厚圆角处理，对应力集中系数进行了优化，在承受侧向拉拽载荷时，应力不会在根部直角位置过度累积，提升零件的抗疲劳寿命。

　　零件的外轮廓所有棱边均做了R角倒钝处理，一方面是消除加工过程中产生的锐边毛刺，避免装配操作人员被划伤，另一方面也能减少零件在搬运、装配过程中因磕碰产生的崩边缺陷，对于采用压铸工艺生产的该类零件来说，圆角设计也能改善金属液在模具型腔内的流动状态，减少充型过程中产生的冷隔、缺料等铸造缺陷。从安装边界维度考量，零件的整体宽度方向尺寸适配常规20-40mm规格的被夹持件，两端挂耳的卡槽中心距与配套支架的安装凸台中心距保持一致，装配时仅需将零件沿卡槽导向方向推入，即可完成初步定位，后续如需额外防松，可在挂耳侧面的预留孔位加装紧定螺钉，实现完全锁止；零件的主体壁厚保持均匀，相邻壁厚差控制在1.5倍以内，避免压铸生产过程中因冷却速率不一致产生缩孔、翘曲等变形问题，保证批量生产时的尺寸一致性。

　　在功能特性层面，该结构件同时承担定位、承载、限位三重作用，中间的框式主体能够对被连接件形成周向的包裹式支撑，相比单侧悬臂的固定结构，整体抗扭刚度提升40%以上，在承受振动载荷的工况下，不会出现单侧固定带来的松动偏转问题；两端的钩型挂耳在装配后能够形成双向的限位约束，即使设备在移动、颠簸过程中产生瞬时冲击载荷，零件也不会从安装位脱出。设计过程中针对零件的受力路径做了针对性优化，外部载荷从被夹持件传递到主体框结构后，会沿两侧的加强筋区域均匀分散到两端挂耳，再传递到配套的安装基座上，整个受力路径没有出现截面突变的位置，不会出现局部应力过高导致的断裂失效问题；零件表面没有多余的凸台、凹槽结构，既简化了模具的抽芯结构，降低模具加工成本，也减少了后续表面处理的工序复杂度，适合采用压铸工艺进行批量生产，生产效率高，单件成本可控。

　　在实际选型应用时，需要注意核对挂耳卡槽的开口尺寸与配套安装凸台的尺寸公差，保证配合间隙在0.1-0.3mm之间，间隙过大会导致装配后晃动明显，影响整体结构的稳定性，间隙过小则会导致装配困难，甚至在推入过程中刮伤零件表面的防护层；如果应用在有腐蚀环境的户外场景，可在零件表面做喷塑、阳极氧化等防护处理，提升零件的耐锈蚀能力，延长使用寿命。
