车载手机夹持固定支架结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1140411
  • 车载手机夹持固定支架结构设计

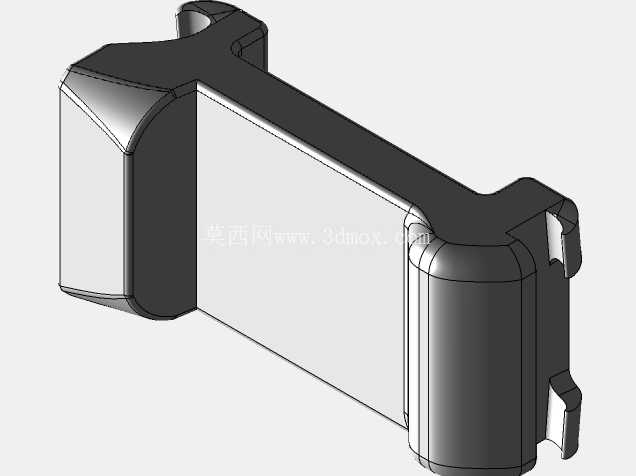

  做车载夹持类配件的结构设计时,最先要锚定的是实际使用场景里的边界条件——日常车辆行驶过程中会持续产生不同频率的振动,经过减速带、颠簸路段时的瞬时冲击载荷,还有夏季车内暴晒后60-80℃的环境温度,冬季低温下塑胶件韧性下降的工况,这些都是结构设计阶段必须前置考虑的约束,不能只盯着静态装配的尺寸做文章。这个夹持支架的整体结构采用对称式双夹臂布局,中间的承托背板做了内凹的弧面过渡,不是生硬的平板结构,目的是贴合手机背部的曲面轮廓,避免点接触导致的应力集中,同时增大接触面积降低局部压强,防止长期夹持对手机外壳造成压痕。

  夹臂与主体连接的位置做了隐藏式的弹性伸缩腔,内部预留了足够的弹簧安装空间,伸缩行程覆盖4.7英寸到6.7英寸主流手机的宽度范围,夹臂的内侧接触面做了微凸的软胶贴合位,安装时不会刮花手机中框,还能增大摩擦力,在车辆急加速、急刹车的惯性作用下,避免手机从支架中滑脱。夹臂的端部做了向内的勾状限位结构,这个结构的突出高度控制在3mm以内,既能够勾住手机正面的屏幕边缘形成防脱限位,又不会遮挡屏幕的显示区域,适配绝大多数带钢化膜、手机壳的使用场景,不会因为用户加装了保护壳就出现夹持过紧或者无法卡入的问题。

  主体的背部预留了通用球头连接的安装接口,接口的内孔尺寸匹配市面上主流的车载支架球头规格,能够兼容出风口卡扣式、吸盘式、仪表台粘贴式等多种固定底座,不需要针对不同的安装方式重新设计主体结构,减少后续开模的零件数量,降低量产的成本。整个零件的壁厚做了均匀化处理,主体壁厚控制在2.2mm,夹臂位置因为需要做伸缩结构,局部壁厚调整到1.8mm,所有的转角位置都做了R0.5以上的圆角过渡,避免注塑成型时出现应力开裂、缩痕等缺陷,同时也去除了尖锐的棱角,用户拿取安装时不会划伤手部。在结构强度校核阶段,重点对夹臂的伸缩卡位做了疲劳寿命验证,模拟一万次的拉伸夹持循环后,夹臂的夹持力衰减控制在15%以内,仍然能够提供足够的夹紧力,不会出现松垮滑脱的问题。针对车载环境的温度变化,选材时优先考虑耐候性较好的改性ABS材料,添加抗UV助剂,避免长期暴晒后出现材质变脆、表面发黄的问题,软胶接触位采用TPE材质,邵氏硬度控制在60A,既有足够的摩擦力,又不会因为过硬损伤手机表面。

  安装边界上,整个支架收拢状态下的整体宽度控制在85mm,完全拉伸后的最大宽度为175mm,背板的承托高度为100mm,不会遮挡手机的后置摄像头区域,支持用户在夹持状态下正常使用导航、接听电话等功能,夹臂的开合力度控制在15N左右,用户单手握持手机就可以完成卡入和取下的操作,不需要双手用力掰开夹臂,操作的便利性符合车载场景下单手操作的使用需求。结构上还做了防呆设计,夹臂的伸缩轨道做了不对称的限位筋,装配时不会出现夹臂装反的问题,减少产线装配的出错率,背部的球头接口做了一圈定位缺口,安装底座时能够快速对准卡位,不需要反复调整角度。考虑到使用过程中可能出现的灰尘、碎屑进入伸缩腔的问题,在夹臂与主体的配合间隙位置做了0.3mm的挡边结构,能够阻挡大部分的灰尘进入内部腔体,避免长期使用后伸缩卡顿的问题,不需要额外添加防尘棉等零件,进一步简化结构。
