自行车动力传动单元齿轮箱防护盖板

　　该盖板属于自行车动力传动单元的外侧防护构件，主要承担齿轮箱内部传动副的封闭、防护与安装定位作用。在实际骑行装备与小型人力辅助动力装置中，齿轮箱内部布置有齿轮、轴系、轴承及相关润滑空间，箱体盖板直接决定外部泥水、灰尘是否会侵入啮合区域，也影响箱体内部润滑脂或润滑油的保持能力。对于长期暴露在户外工况下的自行车传动部件而言，盖板并不仅仅是一块外观封板，而是传动系统可靠运行的重要边界零件。

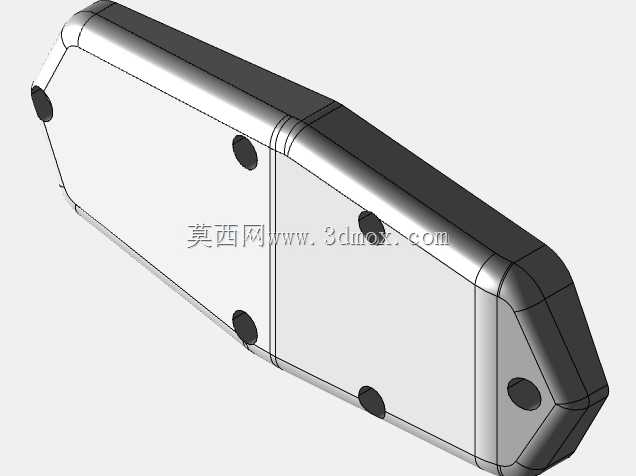

　　从结构形态看，该零件采用狭长异形轮廓，整体随齿轮箱内部传动路线延伸，外形并非规则矩形。盖板边缘设置连续折弯与侧壁过渡，能够与箱体主体形成贴合面，提高封闭区域的刚性，并为密封垫、密封胶或配合止口提供安装位置。板面上分布多处圆形安装孔，孔位沿盖板长度方向及端部区域布置，用于穿入紧固件，将盖板压紧在箱体上。孔位间距需要与箱体螺纹孔或预埋螺母位置严格对应，否则装配时会出现孔位错位、局部压紧力不足等问题。

　　在设计思路上，盖板外形首先服从内部齿轮与轴系的包络空间。自行车动力传动箱通常受车架安装空间限制，宽度、厚度和离地间隙都比较紧张，因此盖板不能采用厚重、方正的工业减速箱样式，而要沿传动件外轮廓进行收窄和避让。模型中盖板两端呈现斜切与圆角过渡，既可以减少尖锐边角在骑行过程中与车架、线缆、护板发生干涉，也能降低磕碰时应力集中导致开裂的风险。边缘加厚和局部折线结构则用于提高薄板类零件的抗弯能力，使盖板在螺栓紧固后不易发生翘曲。

　　安装边界方面，该盖板的外侧平面需要保留足够的螺栓操作空间，紧固件轴线方向应尽量垂直于贴合面，以便维修时使用工具拆装。盖板内侧则要与齿轮齿顶圆、轴端、轴承外圈、挡圈等运动件保持安全间隙，尤其在箱体受载变形、热膨胀或装配公差累积时，不能出现盖板与旋转零件擦碰。对于靠近链条、皮带或车架管梁的一侧，外形还需预留运动余量，避免踏板受力摆动、车架形变或泥沙堆积后造成接触。

　　该类盖板在使用中还承担一定的润滑维护功能。封闭后的齿轮箱可在内部储存润滑介质，减少齿轮啮合面的磨损，并降低传动噪声。盖板与箱体结合面若设置凹槽，可放置密封圈或纸质垫片；若采用平面涂胶结构，则需要控制结合面平面度和表面粗糙度。螺栓孔周边通常需要局部补强，以承受反复拆装时的压紧力，防止孔边开裂或滑牙。对于非金属材料盖板，还需关注老化、低温脆化和冲击强度；对于金属盖板，则要考虑防腐涂层、边角冲压工艺以及焊接或折弯后的变形控制。

　　从工程建模角度看，此类零件需要重点表达异形外轮廓、安装孔位、折弯侧壁、圆角过渡和局部加强结构。建模时应先依据箱体总装确定内部零件包络，再反推盖板内表面安全间隙；随后建立贴合面、螺栓孔和外形避让边界，最后完善圆角、拔模或折弯细节。装配验证时，不仅要检查盖板自身能否安装，还要检查它与齿轮、轴、紧固件、车架及外部护罩之间的空间关系。只有在密封、强度、拆装工艺和外形避让之间取得平衡，齿轮箱盖板才能在自行车动力传动装置中稳定发挥防护与支撑作用。
