明纬LRS-350-24开关电源三维结构模型

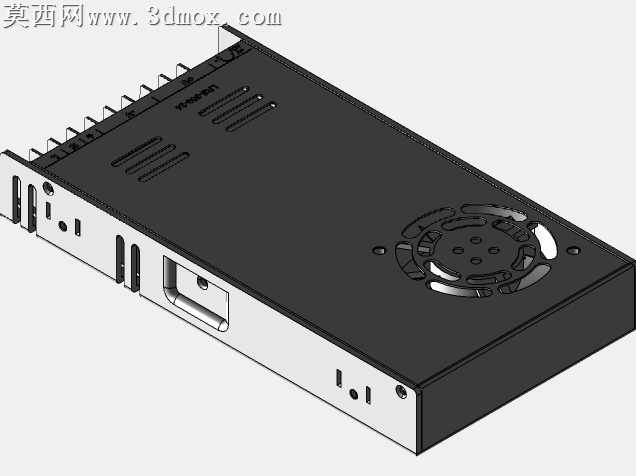

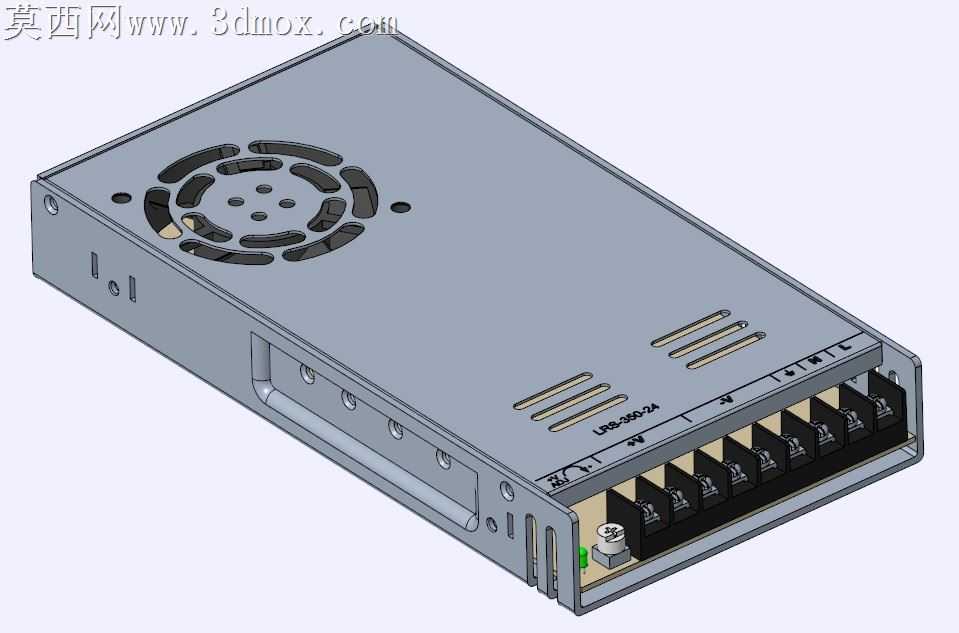

本模型为明纬LRS-350-24型24V直流开关电源的完整三维结构建模成果，建模过程中针对官方图纸标注尺寸与早期实测尺寸的差异做了专项校准，将初始建模时参考实物测得的114mm宽度参数更新为官方图纸标注的115mm，同时保留了尺寸差异的设计备注，方便使用者在做周边配套结构设计时根据自身选用的电源批次调整适配尺寸。模型完整还原了该款开关电源的金属外壳结构，包括顶面的轴流风扇安装位与一体冲压成型的通风栅格，栅格的开槽角度、长度、排布间距均严格参照实物比例还原，保证散热结构的外观与实际产品一致；外壳侧面的安装固定耳、定位孔、侧部散热开槽也都做了精细化建模，固定孔的孔径、孔位间距均匹配实际安装尺寸，可直接用于设备内部的电源安装位干涉检查。模型前端完整还原了多组接线端子排的结构，包括端子的绝缘基座、金属接线卡位、端子旁的极性标识刻印，同时还原了端子侧的电源指示灯安装位细节；外壳的钣金折弯边角、拼接缝隙、表面拉丝质感的材质表现都做了对应处理，金属外壳赋予哑光冷轧钢材质，接线端子的绝缘部分赋予黑色阻燃塑料材质，风扇部分还原了扇叶与防护网的分层结构，渲染效果贴近实物的工业质感。建模过程中优先保证外部装配尺寸的准确性，所有对外的安装接口、外形轮廓尺寸均经过校准，内部结构做了适度简化以控制模型体量，既满足整机装配时的干涉检查、布局设计需求，也可用于产品展示、方案演示场景的渲染使用，模型附带的渲染文件可直接输出不同角度的产品展示图，适配工业设备方案说明、产品选型展示等不同使用场景。
