直齿轮与齿条啮合传动结构三维设计

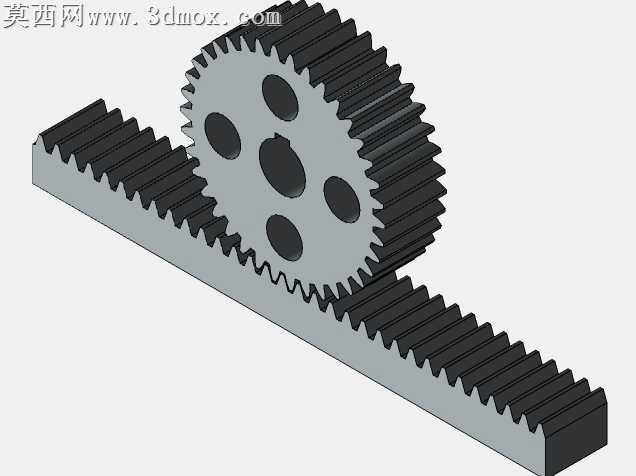

本作品为直齿轮与齿条啮合传动的三维结构设计，建模过程严格遵循机械设计标准中齿轮齿条的啮合参数规范，首先确定齿轮的模数、齿数、压力角等核心参数，基于渐开线齿廓生成逻辑完成齿轮齿形的精准绘制，齿轮本体采用辐板式结构设计，在轮辐区域均匀开设五个圆形减重孔，在保证轮体结构强度、满足传动受力要求的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升传动响应的灵敏性。齿条部分按照与齿轮匹配的模数、齿距参数完成齿形绘制，保证齿廓形状与齿轮齿形完全共轭，啮合过程中不会出现卡滞、干涉问题，齿条整体采用长方体基体结构，齿面沿基体长度方向均匀排布，可将齿轮的旋转运动平稳转换为直线往复运动，也可反向将齿条的直线运动转换为齿轮的旋转运动，适配多种直线传动场景的需求。建模过程中对齿顶高、齿根高、齿侧间隙等参数进行了精准校核，确保装配后齿轮与齿条的中心距符合设计要求，啮合接触面积达到传动标准，避免出现传动冲击、噪音过大、齿面磨损过快等问题。材质渲染上，整体零件采用常用结构钢的金属质感表现，齿面做哑光金属处理还原真实机加工零件的表面质感，边缘做细微倒角处理避免应力集中，还原实际机械加工的工艺细节。整体结构简洁实用，传动原理清晰，可作为机械传动教学演示模型，也可作为直线输送设备、升降机构、进给机构等工业设备传动系统设计的参考基础模型，建模过程中所有特征均为参数化可编辑状态，可根据实际使用场景的负载、行程、传动比需求调整齿轮齿数、齿条长度、模数等核心参数，快速适配不同的设计需求，具备较强的实用性与可拓展性。
