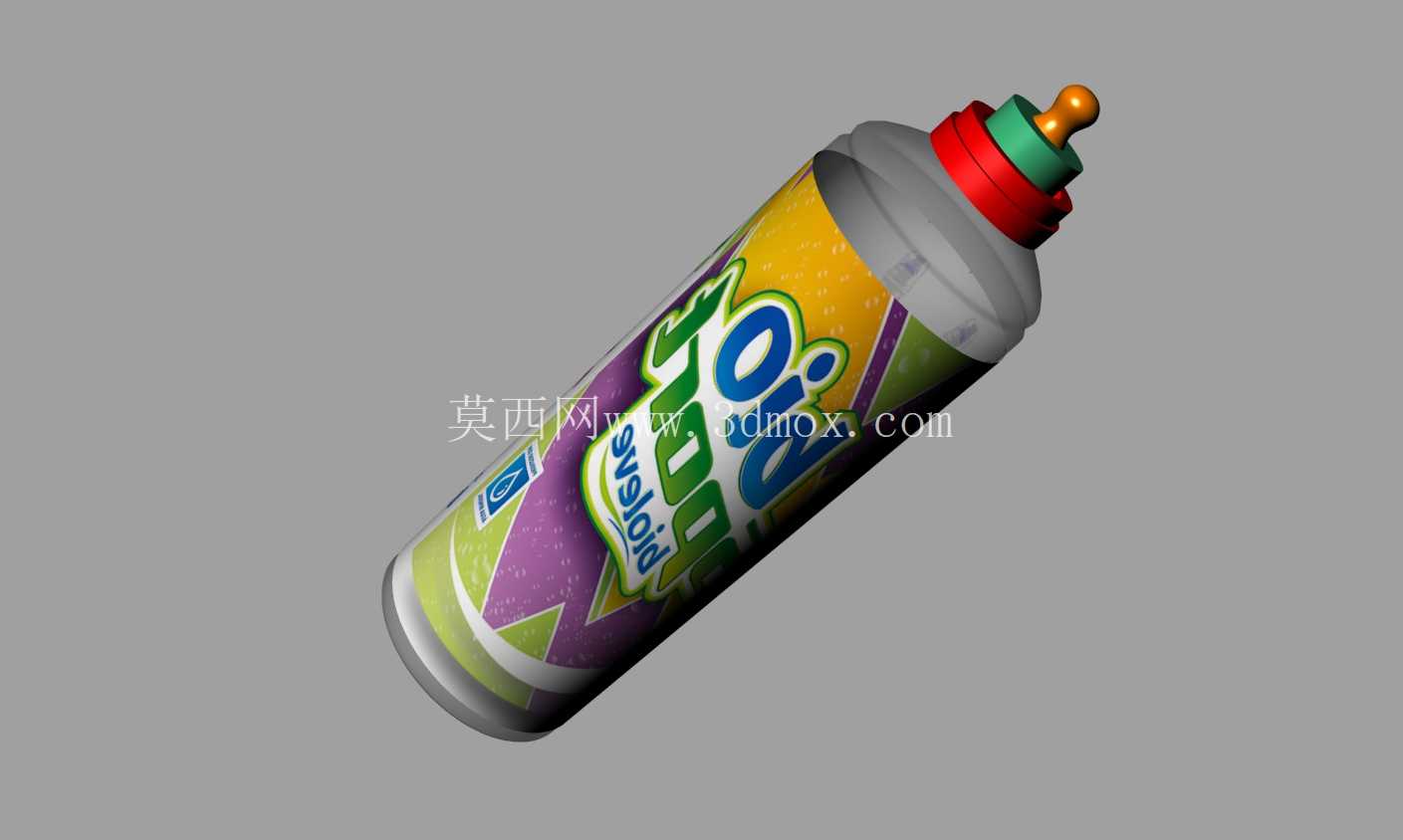

按压式气雾喷雾瓶外观结构三维设计

本次呈现的按压式气雾喷雾瓶三维结构，核心面向日化清洁、家居护理、工业小范围喷涂等场景的包装配套需求，日常接触的家用除污喷雾、空气清新剂、小型手喷漆类产品，均采用这类结构作为内容物的承载与输出载体。从实际使用逻辑出发，这类容器的核心功能是依靠内部预充的压力，在喷头触发后将内部液态或乳态内容物雾化喷出，因此结构设计需要同时兼顾密封可靠性、按压操作的手感反馈、内容物喷出的雾化均匀度，以及批量生产时的装配便捷性。

从结构拆分来看，瓶身主体采用薄壁圆柱结构，这类结构的优势在于同等材料用量下拥有更高的结构强度，能够承受内部0.3-0.6MPa的常规气雾压力，同时圆柱曲面在印刷标签时可以适配常规的曲面丝印、热转印工艺，瓶身的壁厚控制在0.4-0.6mm区间，既可以避免运输过程中受挤压出现凹陷变形，也能控制整体的材料成本，适配大规模量产的吹塑或冲压成型工艺。瓶身的直径通常控制在52-65mm区间，高度根据内容物容量从120mm到260mm不等，这个尺寸范围刚好适配成年人单手握持的操作习惯，握持时手指可以自然环绕瓶身，拇指能够轻松搭在喷头位置完成按压操作，不需要额外调整手部姿态。

喷头部分采用阶梯式组合结构，最外侧的按压帽做了圆弧过渡处理，边缘没有尖锐棱角，按压时拇指的接触面积足够大，长时间操作也不会出现明显的压痕；按压帽下方的阀杆是整个结构的核心传动部件，阀杆与阀体之间的密封采用双道密封圈设计，避免日常存放时出现内容物渗漏、压力缓慢泄漏的问题，阀杆的按压行程控制在3-4mm，按压力度设置在15-20N区间，这个力度范围既可以避免误触触发喷雾，也不会让使用者按动时觉得过于费力。喷头的出口位置做了0.3-0.5mm的微孔设计，配合内部的涡流通道，内容物经过阀杆输送到喷头位置时，会在涡流通道内形成旋转紊流，最终从微孔喷出时形成均匀的扇形雾化面，雾化颗粒的直径控制在30-80μm区间，既可以保证喷涂时的覆盖均匀度，也不会因为颗粒过细出现飘散、过粗出现液滴流淌的问题。

瓶口与瓶身的连接采用卷边密封结构，配合密封垫片将阀体组件牢牢压合在瓶口位置，这种连接结构的密封可靠性经过了多年的行业验证，能够在-10℃到50℃的常规存储温度区间内保持稳定的密封性能，不会因为温度变化导致内部压力波动出现密封失效。瓶底部分做了内凹的圆弧设计，一方面可以提升瓶身竖直放置时的稳定性，避免放置在不平整平面时出现倾倒，另一方面内凹结构可以在瓶身受内部压力向外膨胀时提供一定的形变余量，避免瓶底受压力影响向外凸起导致放置不稳。

在建模过程中，所有的配合面都预留了合理的装配公差，阀体与瓶口的配合公差控制在H7/g6区间，既可以保证卷边密封时的装配便捷性，也不会因为间隙过大导致密封垫片压合不均匀出现渗漏。外观曲面部分做了连续的G2曲率过渡，瓶身与瓶口、瓶底的衔接位置没有明显的棱角，既可以提升握持时的手感，也能避免生产过程中出现应力集中导致的瓶身开裂问题。标签张贴区域预留了足够的平整曲面空间，曲面的弧度适配常规的自动贴标设备的贴标辊曲率，贴标后标签不会出现翘边、褶皱的问题。

这类容器在实际应用中，还需要考虑与不同内容物的材料兼容性，如果是盛装强腐蚀性的清洁类内容物，瓶身内壁需要做对应的涂层处理，喷头的密封件也需要更换为耐腐的氟橡胶材质；如果是盛装食品级的内容物，所有接触内容物的部件都需要符合食品接触材料的安全标准。在运输场景下，这类容器的外径尺寸适配常规的瓦楞纸箱内格，单箱可以容纳12/24/48瓶的常规包装规格，堆叠时瓶身的轴向承重能力可以满足5层堆叠的压力要求，不会出现瓶身变形、喷头误触发的问题。
