人体工学曲面红外遥控手持终端结构

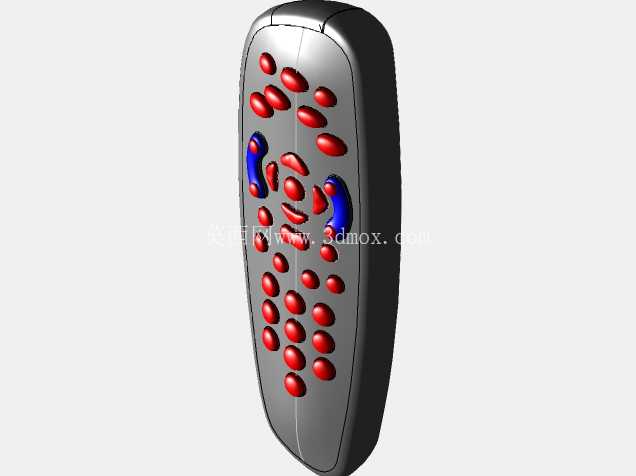

　　这款手持遥控终端的结构设计，核心围绕单手握持的长时间操作场景展开，首先从外形轮廓来看，整体采用长椭球流线曲面，没有尖锐棱角，壳体边缘做了R3-R8的连续过渡圆角，握持时手掌贴合面的弧度匹配成年人手掌自然弯曲的生理曲线，掌心支撑区域的壳体厚度控制在22mm，既保证内部电路板、红外发射头、电池仓的安装空间，又不会因为壳体过厚导致握持时手指无法自然覆盖按键区域。按键布局的逻辑完全贴合日常使用的操作频次，将高频使用的功能按键集中在拇指自然活动的覆盖范围内，也就是壳体上半部分的中心区域，采用凸起的红色软胶按键，按键的凸起高度为1.8mm，按压力度控制在1.2-1.5N，按压行程0.8mm，既保证清晰的按压反馈，又不会因为行程过长导致长时间操作手指酸痛。

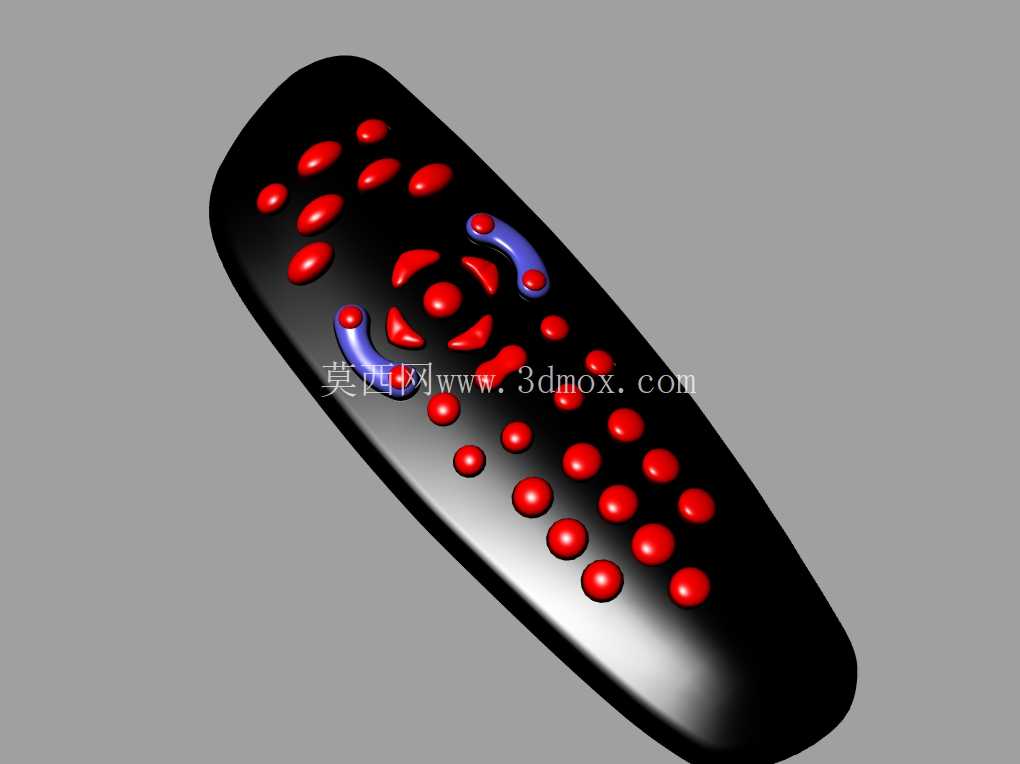

　　两侧的蓝色功能按键做了内凹的定位设计，拇指无需目视即可通过触感快速定位，避免盲操作时的误触。数字类按键按照4行3列的矩阵排列在壳体下半部分，按键间距控制在4.5mm，刚好容纳成年人指腹的按压范围，相邻按键之间的壳体表面做了细微的磨砂纹理处理，既可以增加握持时的摩擦力，防止手滑掉落，又能避免光滑壳体容易残留指纹污渍的问题。从内部结构的安装边界来看，壳体采用上下扣合的装配方式，扣合位的止口设计宽度为1.2mm，配合0.3mm的装配间隙，既保证上下壳装配后的缝隙均匀，又能在跌落时提供足够的结构强度，避免壳体开裂。

　　内部的PCB板安装位设置了3个定位柱，定位柱的高度为3mm，配合螺丝柱的锁紧结构，将电路板牢牢固定在壳体内，防止摔落时电路板移位导致元器件虚焊。红外发射头的安装位置位于壳体最前端的中心处，发射窗口采用透明PC材质，红外信号的发射角度覆盖水平±60度、垂直±30度的范围，满足日常使用时不需要精准对准接收端即可完成控制的需求。电池仓设计在壳体的背部下方，采用两节7号电池的供电方案，电池仓盖采用卡扣式结构，不需要额外工具即可开启更换电池，仓盖与壳体的配合间隙控制在0.2mm，避免出现松动异响的问题。

　　在实际的应用场景中，这类遥控终端广泛适配家用影音设备、智能家居中控、小型工业设备的近距离无线控制场景，设计时充分考虑了不同手型的握持适配性，从150mm到190mm掌长的用户都可以舒适握持操作，整体重量控制在85g（不含电池），长时间手持操作也不会产生明显的负重感。壳体表面的喷涂工艺采用哑光黑色橡胶漆，触感细腻柔和，同时具备一定的耐刮擦性能，日常使用中与桌面、手掌的摩擦不会轻易留下划痕。按键的字符采用激光镭雕工艺，不会因为长时间的手指摩擦导致字符磨损脱落，提升产品的长期使用耐久性。在结构强度的设计上，壳体的壁厚均匀控制在1.8mm，按键区域的壳体背面做了0.5mm的加厚筋位，防止频繁按压按键导致壳体局部变形。前端的红外窗口位置做了一圈凸起的保护边，高度比窗口表面高0.5mm，当遥控终端正面朝下放置在桌面时，保护边先接触桌面，避免红外窗口被刮花影响信号发射效率。整体的曲面建模过程中，采用多段曲率连续的曲面拼接，保证壳体表面没有明显的棱线，光影过渡自然流畅，既满足外观的美观性要求，又符合注塑成型的工艺要求，避免出现曲面倒扣导致模具结构复杂、成型难度大的问题，所有的拔模角度控制在1.5度以上，壳体内部的筋位、螺丝柱都做了对应的拔模斜度，保证注塑生产时可以顺利脱模，减少生产过程中的不良率。
