鸢尾纹金属挂饰吊坠结构设计

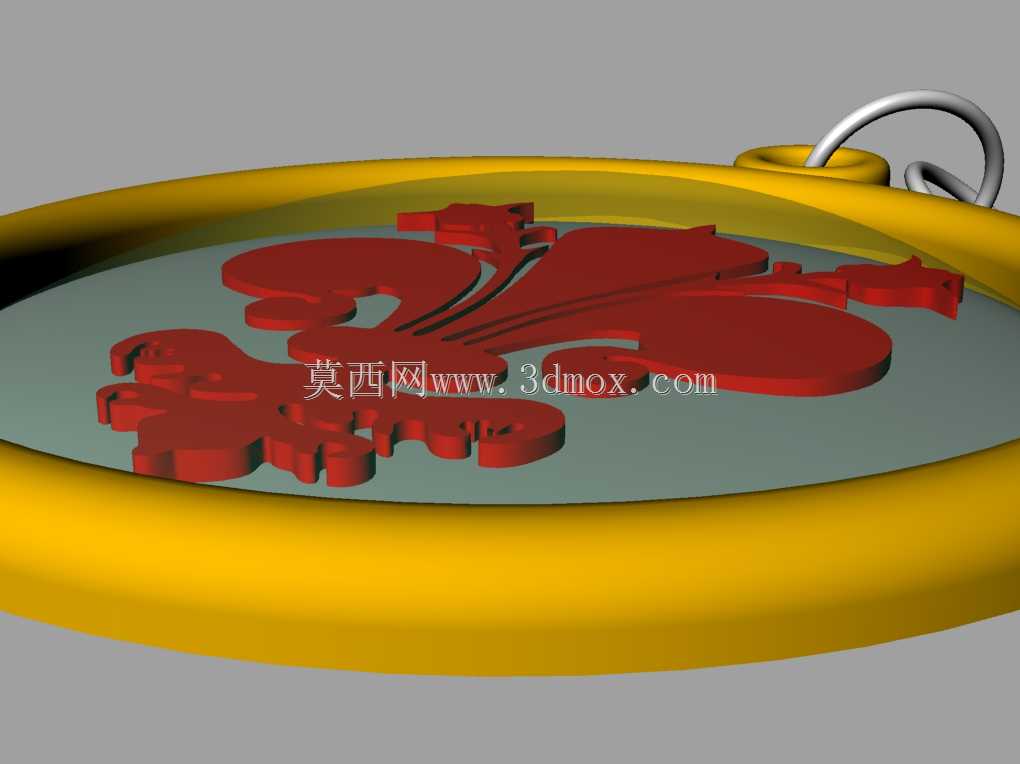

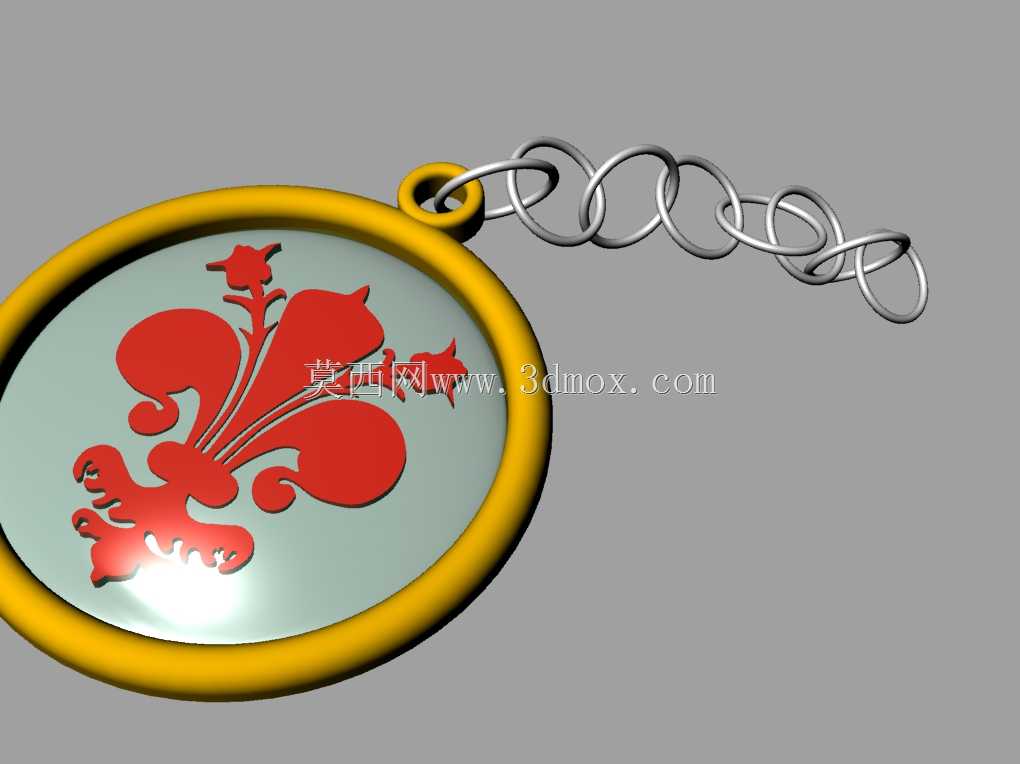

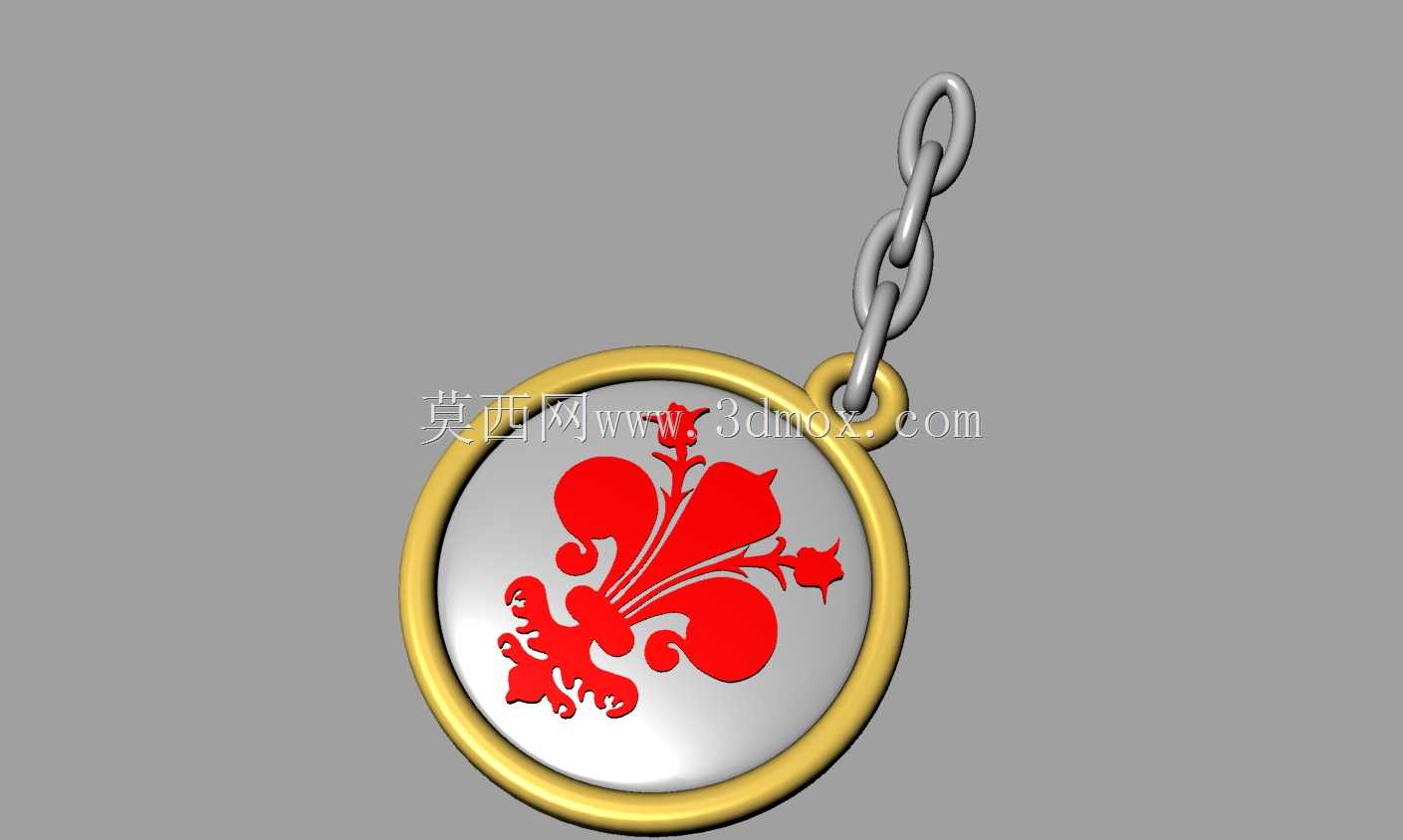

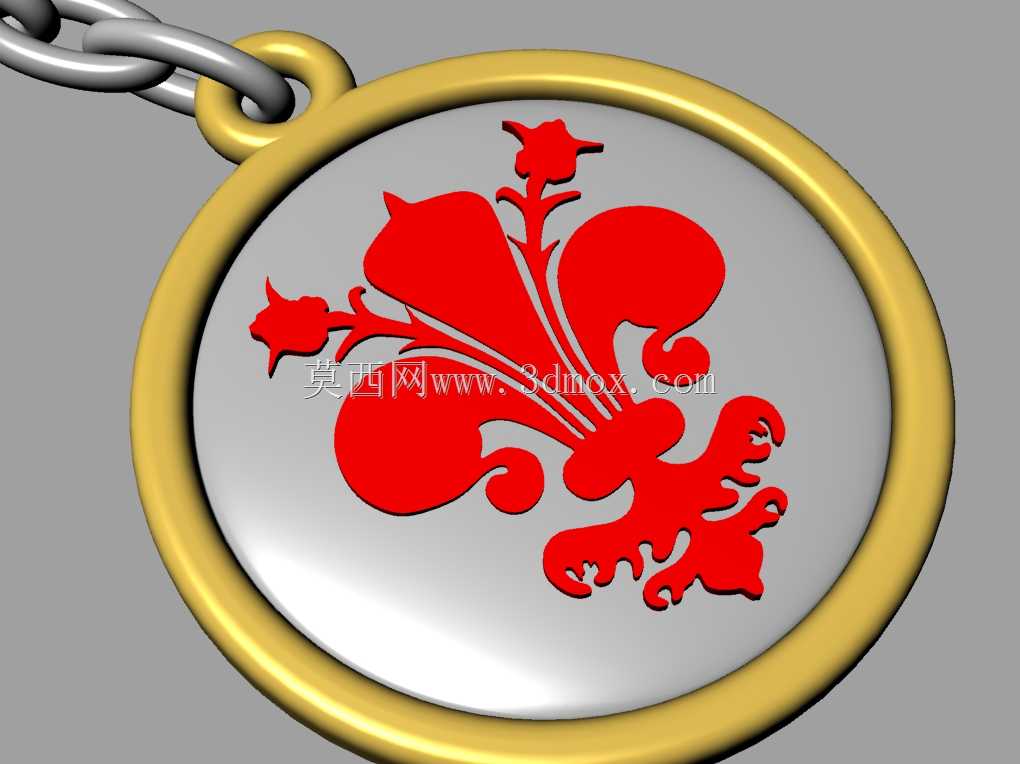

　　这款挂饰类五金件的设计，最初是面向随身装饰配件的场景需求做的结构开发，日常可作为钥匙串挂坠、包袋装饰吊件使用，也可适配文创周边的配饰定制需求，整体结构围绕随身佩戴的耐用性与视觉辨识度做平衡。从结构拆分来看，主体分为牌身、包边、挂环、连接链四个核心部分，牌身基底采用浅底色平面承托浮雕纹样，纹样做凸起0.8mm的立体造型，边缘做R0.3的圆角过渡，避免日常剐蹭衣物或划伤皮肤；外围包边采用圆弧截面的圈状结构，截面直径2.2mm，既可以包覆牌身边缘防止基材磕碰崩边，也能形成视觉上的金色轮廓层次，提升整体精致感。顶部的挂耳与包边做一体化结构设计，挂耳内孔直径4mm，孔壁做1.2mm的壁厚处理，保证悬挂受力时不会出现断裂变形，

　　挂耳与包边的衔接处做R2的过渡圆角，分散应力集中点，避免长期晃动出现结构疲劳。连接部分采用标准的蛋形弹簧链环，单个链环线径1.2mm，环体内径8mm，链环之间做活动铰接结构，相邻环体可实现360度自由转动，避免挂接后出现拧结卡顿的问题，链环总长度预留35mm的活动空间，既不会因为过长导致挂饰晃荡幅度过大，也不会因为过短影响挂接操作。设计过程中优先考虑了随身使用的边界尺寸，整体牌身直径控制在32mm，厚度4.5mm，加上顶部挂耳的总高度为38mm，整体重量控制在15g以内，长期挂在钥匙串或者包袋上不会产生明显的坠重感。表面处理的结构预留上，包边与链环部分做亮面抛光的结构基准，牌身基底做细磨砂面的结构预留，

　　红色浮雕纹样做亮面与基底形成质感反差，不需要额外做分色治具就能通过表面处理工艺实现三色视觉效果，降低后续量产的加工难度。安装适配性上，顶部链环的开口尺寸可以适配直径6mm以内的挂杆、钥匙圈，不需要额外的转接件就能直接挂接，日常拆装不需要借助工具，徒手就能完成挂接操作。结构强度校核阶段，针对挂耳与包边的衔接位置做了10N拉力下的形变模拟，长期悬挂不会出现塑性变形，链环部分做了反复弯折1000次的疲劳模拟，不会出现断裂开环的问题，牌身表面的浮雕凸起高度经过反复调整，既保证了纹样的辨识度，也不会因为凸起过高容易被剐蹭掉漆。整体结构没有复杂的异形曲面，所有曲面都做了拔模角度处理，不管是采用压铸加工还是3D打印打样，都能顺利脱模，

　　不需要做额外的后处理补加工，边角位置全部做了圆角处理，没有尖锐棱角，符合随身饰品的安全要求。纹样部分的线条做了等宽处理，最细的线条宽度不小于1.5mm，避免加工过程中出现细节缺失，也能提升纹样部分的结构强度，不会因为轻微磕碰就出现纹样缺损。
