4.5寸手持角向磨光机结构设计

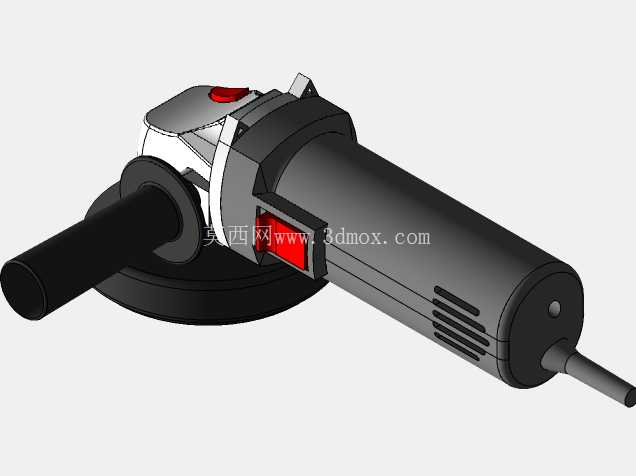

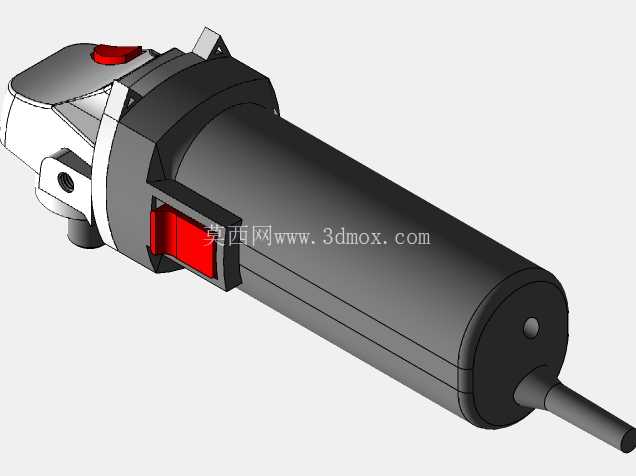

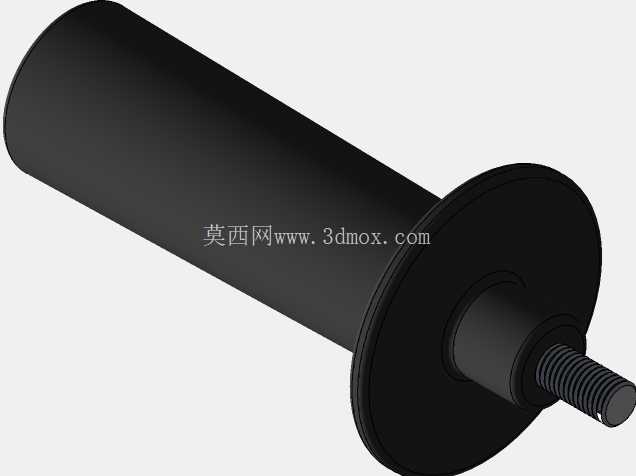

　　这款手持角向磨削工具，是金属加工、装修施工、设备维保场景里的高频使用工具，日常作业中不管是焊缝余高打磨、金属型材切割、铸件飞边清理，还是石材倒角、漆面打磨作业，都能通过更换不同工作头适配对应工况，相比固定式磨削设备，它的便携属性让高空作业、狭小空间作业、现场抢修作业的效率提升十分明显，不需要将工件转运到固定工位，手持即可完成现场加工作业。从结构设计来看，整机采用长筒式握持布局，主握持区域在机身后段，表面做了多道平行的散热筋设计，一方面增加壳体结构强度，避免跌落、磕碰导致的壳体开裂，另一方面增大散热面积，让内部串激电机工作产生的热量能快速通过壳体传导散出，长时间连续作业时不会出现壳体过热握持不适的问题；辅助侧手柄采用螺纹连接结构，可根据操作人员的使用习惯，安装在齿轮箱的左侧或者右侧，适配左利手、右利手不同操作需求，打磨大余量工件时，双手握持能更好的控制磨削进给量，避免磨片弹跳引发的安全隐患。

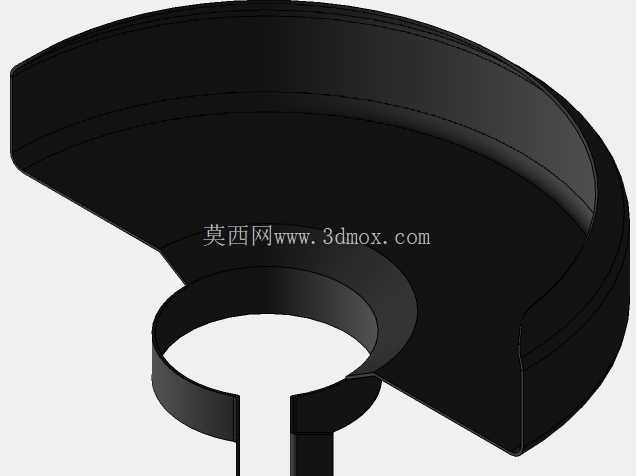

　　前端的砂轮防护罩采用半包围结构，通过抱箍锁紧在齿轮箱输出端，可根据作业角度调整防护罩的遮挡方向，磨削产生的高温火花、磨屑会被防护罩遮挡，不会飞溅到操作人员手部或者面部，防护罩的厚度经过强度校核，遇到磨片意外碎裂的情况，能有效阻挡碎裂的磨片飞出，是核心的安全防护结构。机身开关采用拨杆式设计，布置在握持区域的拇指可控范围内，操作人员握持机身时不需要大幅度移动手部即可完成开关机操作，开关带有自锁结构，避免作业过程中误触导致设备意外启动，部分工况需要长时间连续作业时，也可通过自锁结构锁定开关，减少长时间按压开关带来的手部疲劳。

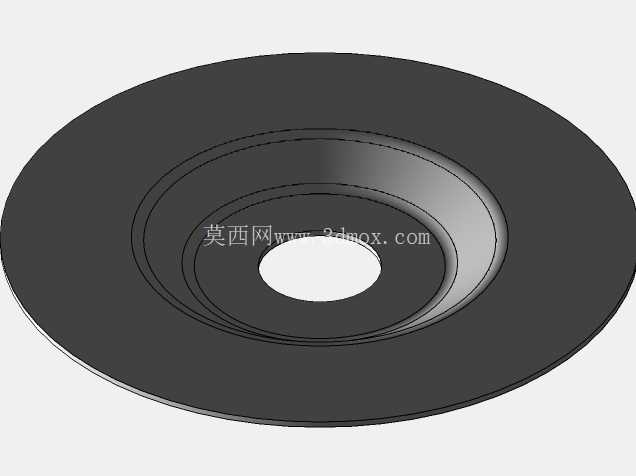

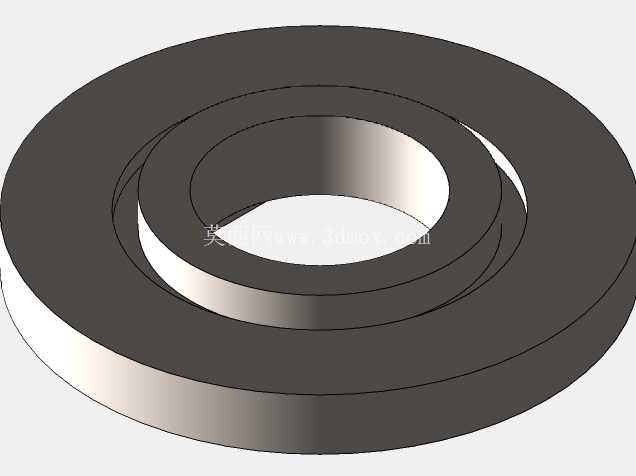

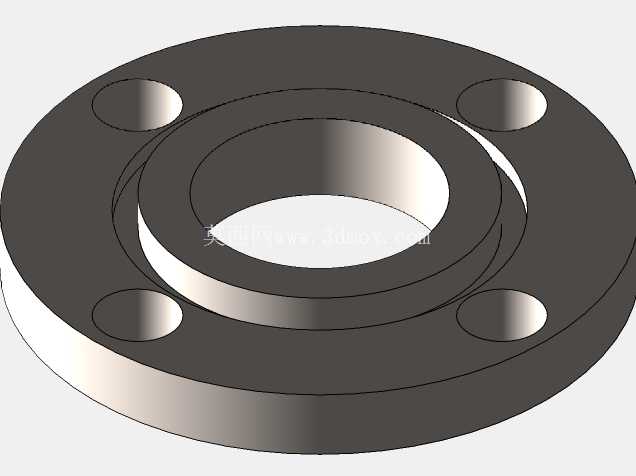

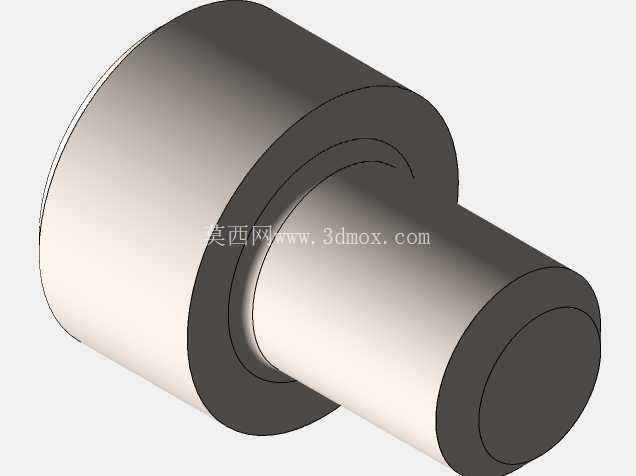

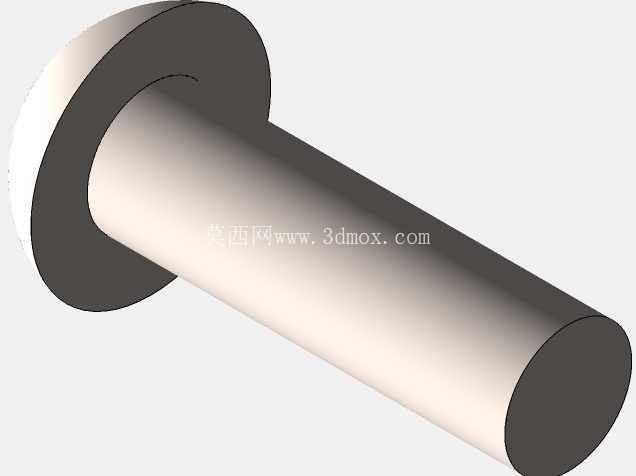

　　输出端采用标准的M10螺纹主轴，适配市面上绝大多数115mm直径的通用磨片、切割片、百叶轮、钢丝轮等工作附件，更换附件时只需要按下主轴锁止按钮，即可用扳手锁紧或者松开夹片螺母，不需要额外固定主轴，附件更换效率很高。整机的内部传动采用螺旋锥齿轮结构，将电机的水平旋转运动转换为输出轴的垂直旋转运动，齿轮啮合间隙经过优化设计，传动过程噪音低、震动小，长时间作业时操作人员的手部震动负荷符合手持电动工具的人体工学要求，不会因为震动过大引发手臂麻木的问题。电源线从机身尾部引出，采用防弯折的橡胶护套结构，作业过程中频繁拖拽、弯折电源线时，护套能分散线根位置的应力，避免电源线内部铜丝折断导致的接触不良、漏电风险。从安装边界尺寸来看，整机长度控制在300mm以内，砂轮罩最大外径130mm左右，机身握持段直径65mm左右，这个尺寸设计能让操作人员在狭窄的管道内部、设备机架间隙、钢结构夹角位置作业时，不会因为机身尺寸过大无法伸入作业区域，侧手柄安装后最大宽度180mm左右，常规的工具箱即可收纳存放，外出作业携带十分方便。设计过程中，整机的重心布置在靠近握持手柄的位置，前端磨头部分的重量做了优化平衡，单手握持时不会出现机头下沉的问题，长时间举升作业时能减少手臂的负重感。

　　齿轮箱部分采用铝合金压铸结构，相比塑料壳体拥有更好的结构强度和散热性能，大负载磨削时齿轮产生的热量能快速通过铝合金壳体散出，避免齿轮箱内部温度过高导致润滑脂失效，延长传动部件的使用寿命。进风口布置在机身尾部位置，出风口在前端靠近齿轮箱的位置，形成贯通的散热风道，电机转动时带动风叶旋转，冷空气从尾部进入，经过电机转子、定子表面带走热量后从前端排出，风道设计避开了握持区域，排出的热风不会直吹操作人员手部。日常使用过程中，这款工具的维护也十分便捷，碳刷盖布置在机身两侧，碳刷磨损到极限位置时，不需要拆开整个机壳，只需要用螺丝刀打开碳刷盖即可更换碳刷，日常维护成本很低。
