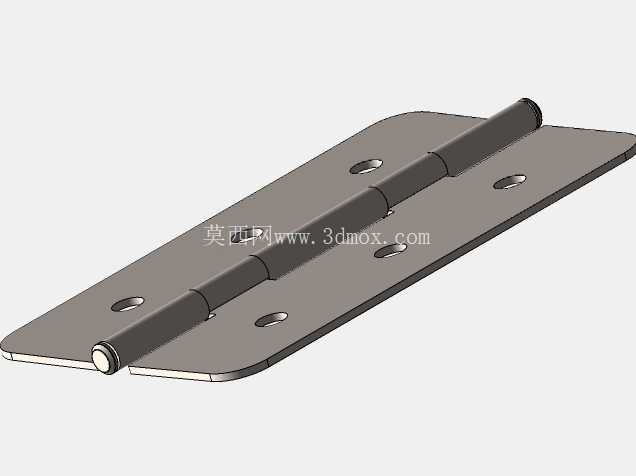

双页平开合页机械结构三维设计

日常做设备结构设计时，这类平开合页是最常接触的基础铰接件，别看着结构简单，真要适配不同工况，细节上的考量一点不少。先从实际应用场景说，这类双页长型合页，最常见的是用在各类设备检修门、电气柜门板、小型设备舱盖、工装防护门，还有部分非标机架的活动翻板上，相比短合页，它的页片更长，固定孔位分布更均匀，承重时的受力分散效果更好，不会出现门板局部应力集中导致的变形、下垂问题。

从功能特性来看，这类合页属于单自由度转动副，核心作用就是连接两个固定构件，仅允许两者绕销轴做定轴旋转，完全限制其余五个方向的平动与转动自由度，这也是铰接结构最核心的设计目标。做结构设计时，首先要确定的就是销轴的直径与页片的厚度，这两个参数直接决定合页的额定承重：销轴要做调质处理，表面粗糙度控制在Ra1.6以内，减少转动时的摩擦阻力，页片一般采用冷轧钢板冲压成型，边缘做倒钝处理，避免安装时割手，同时页片与销轴的配合间隙要控制在0.05-0.1mm之间，间隙太小转动会卡涩，间隙太大则会出现铰接晃动，影响门板的闭合精度。

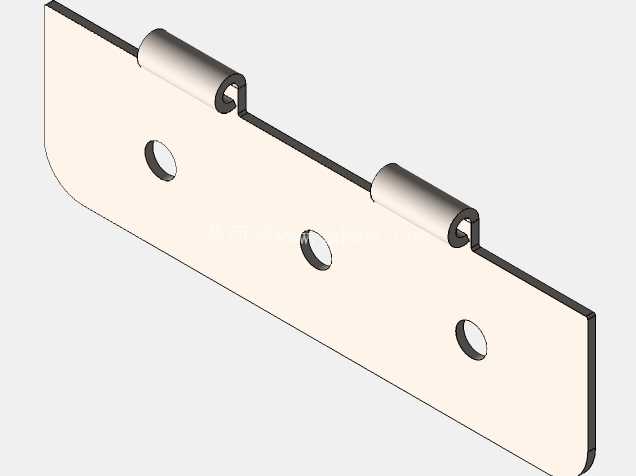

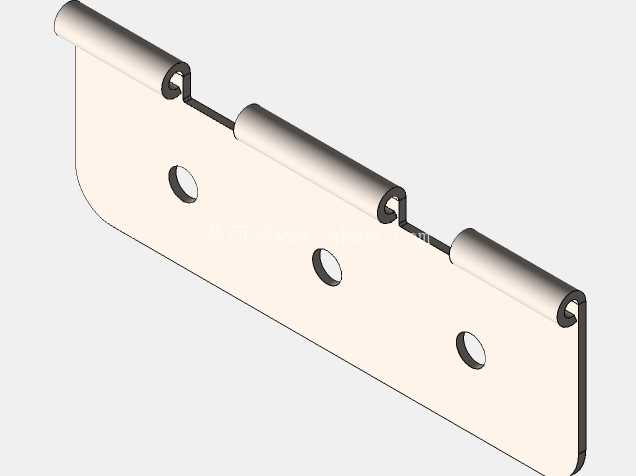

设计思路上，这类长合页的固定孔位采用等距分布设计，图中可见每页片上设置三个沉头安装孔，沉头深度要匹配对应规格的十字沉头螺丝，保证螺丝安装后表面与合页页片齐平，不会突出干涉门板的开合动作。两个页片的卷圆部位要做同轴度校验，同轴度公差控制在φ0.08mm以内，保证销轴穿入后整根销轴的转动阻力均匀，不会出现局部卡滞的情况。销轴的两端要做铆边处理，防止销轴在长期开合震动中从卷圆孔内滑出，同时铆接端要做圆滑过渡，避免突出的锐边划伤操作人员。

安装边界方面，这类合页安装时首先要确认两个被连接件的安装面平面度，平面度公差要控制在0.2mm/m以内，如果安装面翘曲，强行上紧螺丝会导致合页页片变形，直接造成转动卡滞。安装时要先将两个页片分别固定在门框与门板上，固定螺丝不要一次拧紧，先调整门板与门框的间隙，保证四周间隙均匀后，再对角逐步拧紧螺丝，避免合页受额外的安装应力。合页的转动角度范围一般设计为0-180度，部分受限安装场景下如果需要限制开合角度，要额外在门板上加装限位块，不要让合页承受超角度的掰扯力，否则很容易造成卷圆部位开裂、销轴变形。

实际选型时还要考虑使用环境，如果是户外设备使用，页片和销轴都要做镀锌或者不锈钢材质处理，防止长期受潮生锈导致转动失效；如果是洁净车间使用的设备，合页表面要做喷砂哑光处理，不容易积灰，也方便日常清洁擦拭。很多新手做结构设计时容易忽略合页的安装让位，在合页转动的轨迹范围内不要布置其他突出的元器件、走线槽，否则门板开合时会出现干涉，甚至刮坏线缆造成安全隐患。另外要注意，这类平开合页只承受绕销轴的径向载荷，不要让它承受轴向的拉扯力，安装时要保证两个铰接件的受力方向始终垂直于销轴轴线，否则会大幅缩短合页的使用寿命，严重时甚至会出现页片断裂、门板脱落的安全事故。做三维建模时，要把合页的转动配合做准确，在装配体里设置好同轴配合与角度限位，模拟实际开合的全过程，检查整个转动行程里有没有和周边零件的干涉点，提前在设计阶段排除安装隐患，避免后期加工装配时才发现问题造成返工。
