六角头螺栓配六角螺母螺纹连接组件

这套螺纹连接组件是机械结构里最基础也最通用的可拆卸紧固方案，日常做设备结构设计时，从普通机架的型材拼接、钣金护罩的固定，到传动部件的轴向限位、工装夹具的工件装夹，几乎所有需要实现零部件可拆卸刚性连接的场景都会用到这类标准件组合。很多刚入行的结构工程师容易忽略这类基础紧固件的细节设计，总觉得直接调用标准件库就行，但实际做运动仿真、装配干涉检查的时候，往往就是螺纹副的配合参数、螺栓光杆段的长度预留、螺母的对边尺寸边界没核对清楚，导致后期出工程图或者实际装配时出问题。

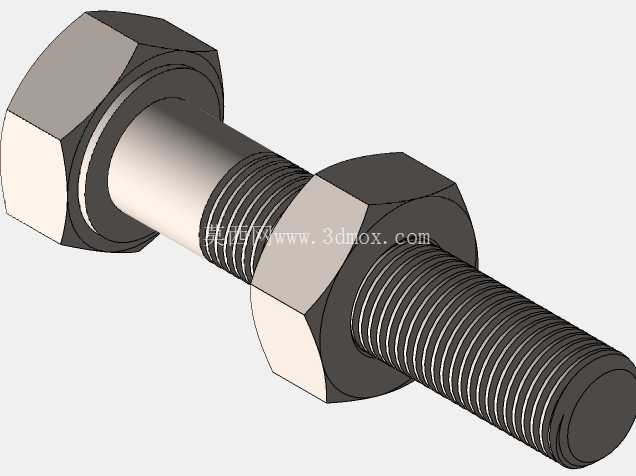

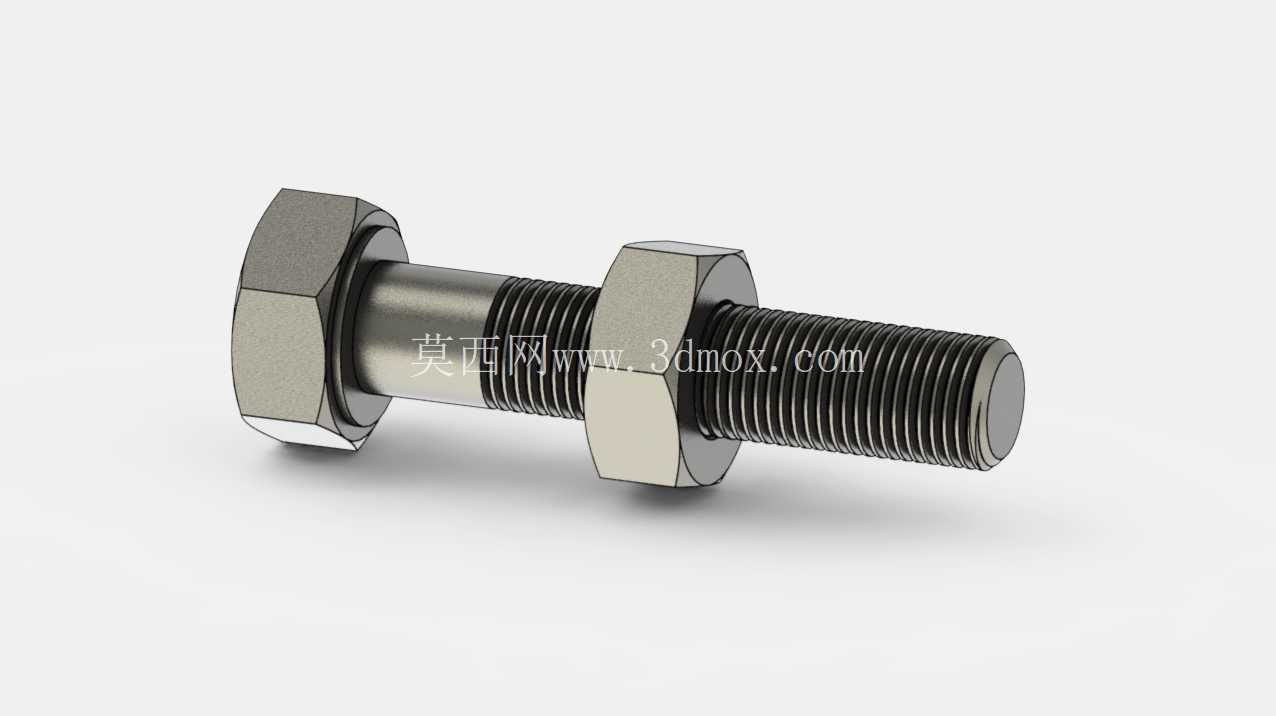

这套模型完整还原了六角头螺栓与六角螺母的配合结构，螺栓部分分为六角头部、无螺纹光杆段、全螺纹段三个部分，其中光杆段的直径与螺纹大径保持一致，长度设计刚好适配常规被连接件的总厚度，装配时光杆段穿过被连接件的安装孔，螺纹段伸出足够长度供螺母旋合，既保证连接时的剪切强度由光杆段承担，避免螺纹牙受剪切力失效，也预留了足够的螺纹啮合长度，保证连接的预紧力符合设计要求。螺母采用标准外六角结构，内螺纹与螺栓螺纹段完全适配，端面做了微小的倒角处理，既方便装配时快速对准螺纹，也能避免旋合时刮伤被连接件的表面。

做这类紧固件建模的时候，很多人会直接用装饰螺纹线代替真实螺纹结构，但如果要做运动仿真、渲染出图或者3D打印验证，真实的螺旋牙型结构是必不可少的。这套模型的螺纹部分采用精准的螺旋扫描特征生成，牙型角符合普通公制螺纹的60度标准，螺距与螺纹大径、小径的匹配关系完全符合通用紧固件的参数规范，做螺纹旋合的运动动画时，可以直接添加螺旋配合关系，模拟真实的螺母旋入旋出过程，不需要额外做参数修正。

从安装边界来看，螺栓头部和螺母的六角对边尺寸严格按照标准件的对应规格设计，做装配空间校核时，只需要按照对应规格的扳手空间预留安装余量即可，不需要额外放大安装孔位或者避让空间。螺栓头部的支撑面与螺母的支撑面都做了平面度的细节处理，保证预紧时支撑面与被连接件表面完全贴合，避免出现偏载导致的螺栓弯曲应力集中问题。在实际设备应用中，这类螺纹连接组件可以搭配平垫圈、弹簧垫圈使用，平垫圈用来增大支撑面的接触面积，降低被连接件表面的压应力，弹簧垫圈则可以在振动工况下提供防松预紧力，避免螺母受振动回转松脱。

很多做非标设备设计的工程师，在做整机运动仿真的时候，往往会忽略紧固件的运动约束，导致仿真时出现螺栓螺母与被连接件穿透、相对位移的问题，这套模型的结构分段清晰，光杆段与安装孔可以添加同轴心配合，螺栓头部支撑面与被连接件表面添加重合配合，螺母与螺栓螺纹段添加螺旋配合，就可以完整模拟从螺栓穿入、螺母旋紧到最终锁止的整个装配过程，也可以模拟不同预紧力下螺纹牙的受力分布，对于做紧固件力学分析、装配工艺模拟都有很高的参考价值。

在不同的行业应用场景中，这类紧固件的选型逻辑也有区别，比如在静态的机架连接场景中，只需要保证螺栓的拉伸强度、螺纹啮合长度满足载荷要求即可；在有振动的传动设备连接场景中，除了强度要求，还需要考虑防松结构的设计，比如搭配防松螺母、开口销或者螺纹胶使用；在有密封要求的管路连接场景中，还需要在螺栓连接位置搭配密封垫片，保证连接面的密封性。这套模型的基础结构完全覆盖了这些场景的选型参考，不管是做普通的结构装配示意，还是做精细化的设备整机模型，都可以直接调用适配，不需要再重新绘制螺纹结构或者核对六角头的外形尺寸。
