20升工业油桶防滑密封塑料旋盖结构

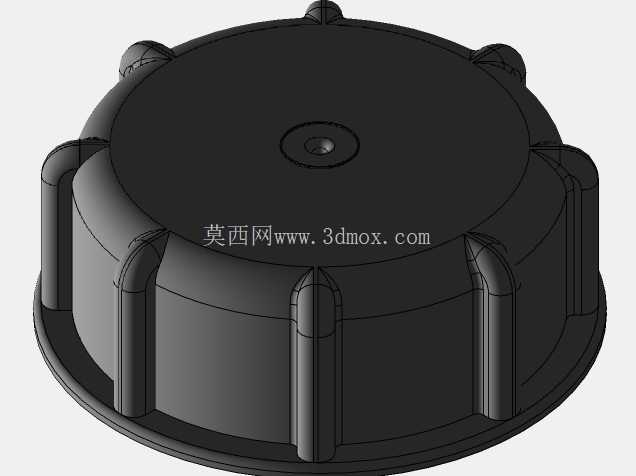

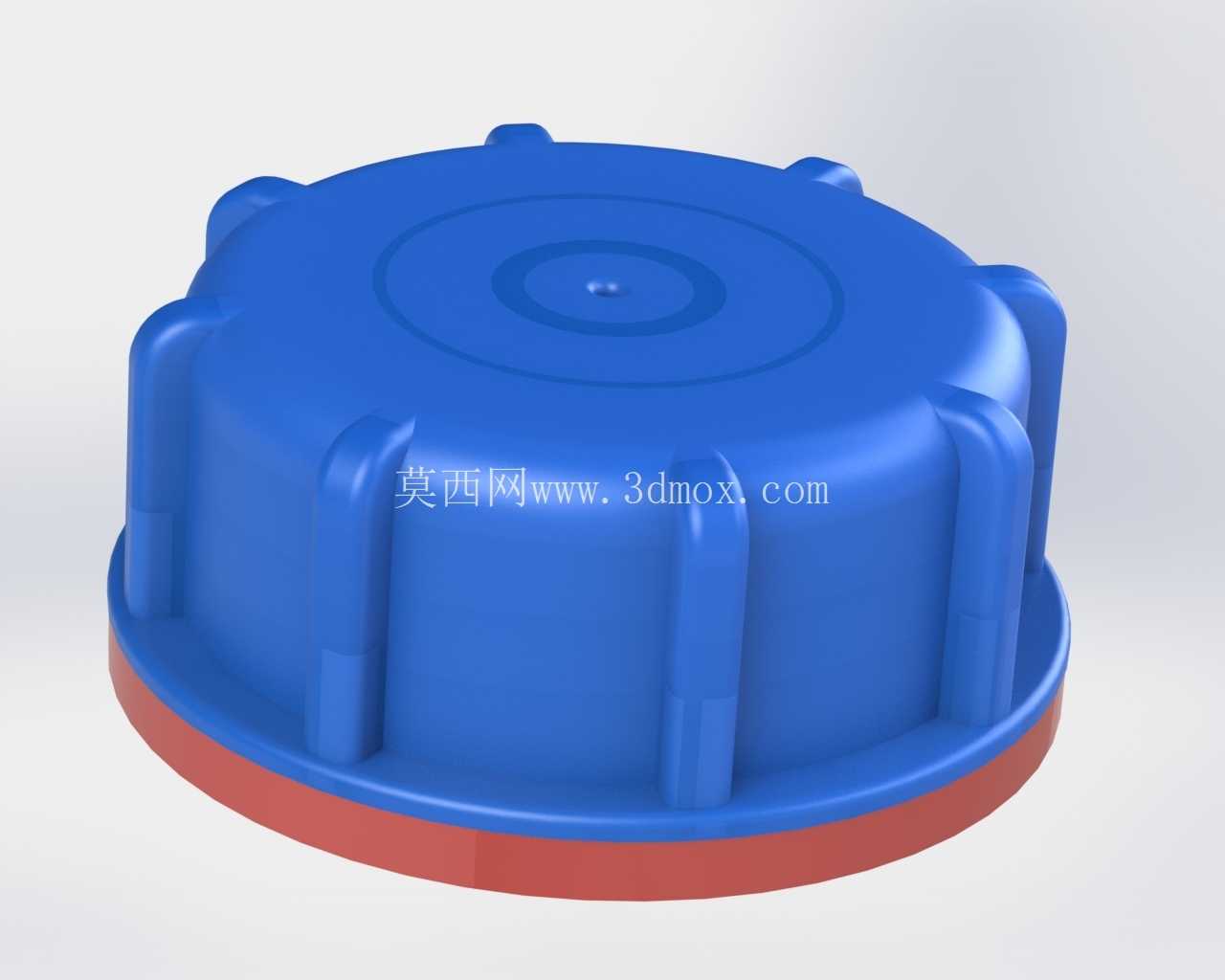

　　在工业流体储运场景中，20升标准容积的塑料油桶、化工溶剂桶是车间原料周转、成品油分装、户外作业油料补给的核心承载容器，桶盖作为密封系统的核心部件，其结构合理性直接决定储运过程的泄漏风险、开盖操作效率与重复密封可靠性。这款旋盖采用高密度聚乙烯一体注塑成型，底部嵌入红色弹性密封胶圈，整体适配标准20升工业桶的桶口螺纹规格，无需额外定制转接件即可直接匹配市面主流同规格桶体。从结构设计逻辑来看，盖体顶部做了同心圆式的加强筋布局，中心区域的凹陷小圆台是注塑成型时的浇口预留位，同时也能作为堆码时的定位基准，当多个满装油桶垂直堆叠时，上层桶底的凸起结构可嵌入该凹位，避免堆垛滑移倾倒，适配仓储环节的高位货架存放需求。

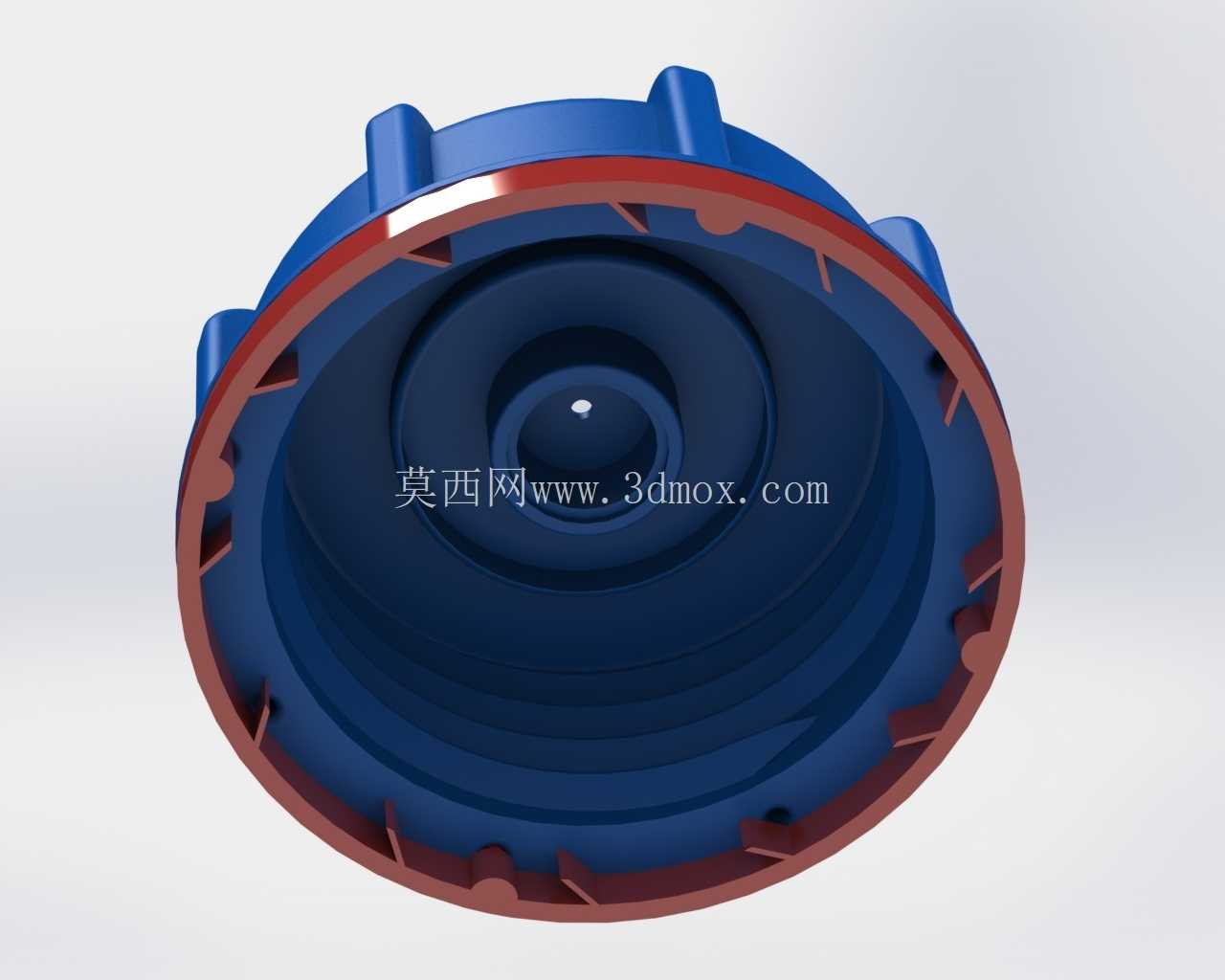

　　盖体侧壁均匀分布8条轴向凸起的防滑筋，筋条高度从盖顶向盖底方向做渐变过渡，靠近盖底的位置筋条高度更高，既可以在人工徒手拧盖时提供足够的摩擦力，即便手上沾有机油、防锈脂等润滑介质，也能施加足够的拧紧力矩，同时筋条的布局也适配车间常用的气动拧盖设备卡爪定位，满足自动化灌装线的批量旋盖作业需求，无需额外更换工装卡爪。密封结构采用盖体内侧的梯形螺纹与桶口外螺纹配合，底部的红色弹性胶圈在旋紧到位时会被挤压在盖体内端面与桶口端面之间，形成面接触式密封，可耐受常规工业油品、弱酸碱溶剂的腐蚀，在-20℃到60℃的常规储运温度区间内不会出现胶圈硬化、密封失效的问题，同时螺纹配合的导程经过优化，徒手拧动3/4圈即可达到额定密封压力，无需借助管钳等工具过度拧紧，避免后期开盖困难或螺纹滑牙。

　　从安装边界尺寸来看，盖体总高度适配标准20升桶口的外露螺纹长度，旋紧后胶圈压缩量控制在15%-20%区间，既保证密封比压足够，又不会因为压缩量过大导致胶圈永久变形失去弹性，盖体外径略大于桶口外径，侧壁防滑筋的外边缘没有超出桶身的最大外径，不会在运输过程中因为磕碰导致筋条断裂或盖体松动。在实际工况应用中，这类桶盖除了用于工业润滑油、切削液的储运密封，也可适配部分食品级原料桶的密封需求，只要更换对应食品级材质的密封胶圈即可，盖体本身的塑料材质可耐受多次拧动循环，正常周转使用场景下重复启闭次数可达50次以上不会出现螺纹磨损、防滑筋断裂的问题。

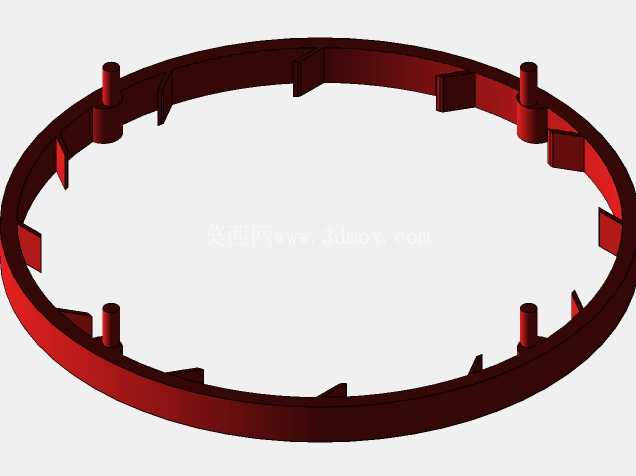

　　设计过程中还考虑了防盗结构的预留空间，盖体下缘可搭配一次性防盗环，当桶盖被首次拧开时防盗环会断裂，直观显示容器是否被开启，满足危化品、贵重油料的储运防伪需求，盖体顶部的平整区域也预留了喷码、贴标的位置，可直接印刷物料编号、灌装日期、危险标识等信息，无需额外粘贴标签避免运输过程中标签磨损脱落。针对户外存放场景，盖体的蓝色塑料母粒中添加了抗紫外线成分，长期在露天环境下存放6个月以上不会出现材质变脆、褪色开裂的问题，密封性能不会因为光照老化出现衰减。从建模逻辑来看，整个盖体采用旋转特征加阵列筋条的方式构建，螺纹部分采用标准梯形螺纹截面扫描生成，密封胶圈作为单独零件装配，可快速修改胶圈的线径、材质参数适配不同密封等级的需求，防滑筋的圆角处理经过应力仿真验证，在拧紧力矩达到额定值的1.5倍时，筋条根部不会出现应力集中导致的开裂，整体壁厚均匀控制在2.5mm到3mm之间，注塑成型时不会出现缩痕、翘曲等缺陷，成型周期短，适合大批量注塑生产。
