叠层式圆盘型腔铸造模具结构设计

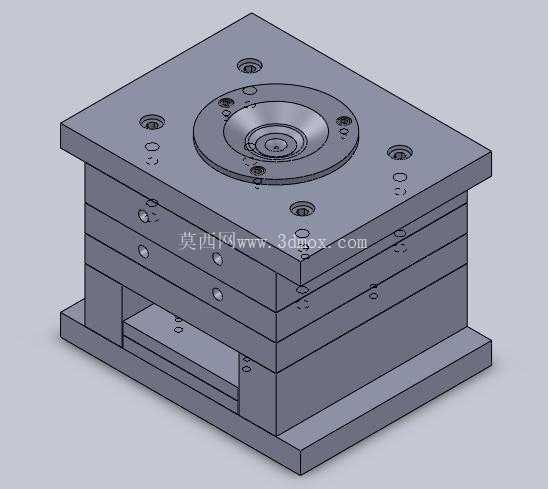

　　这套叠层结构的铸造模具，主要面向中小尺寸圆盘类回转体铸件的批量压铸生产场景，适配常见的立式冷室压铸机安装工位，在汽配、通用五金、小型泵阀配件的生产环节中，这类模具承担着圆盘类带中心孔结构铸件的近净成型任务，能直接产出带中心装配凸台、外缘规整的铸件毛坯，大幅减少后续机加工的切削余量。从结构布局来看，模具采用标准三板式叠层模架设计，整体为方正的矩形安装基座，上下模座的安装孔位完全适配常规压铸机的T型槽固定间距，模架总叠层高度控制在常规压铸机的开模行程范围内，不需要额外调整设备的开模限位就能满足取件需求。

　　最上层的定模板中心设置了圆盘形的型腔成型区域，型腔表面做了均匀的抛光处理，围绕中心回转型腔均匀布置了多组内六角紧固螺钉，用来固定成型镶块，这种镶块拆分的设计思路，是考虑到圆盘类铸件的中心凸台区域容易被金属液冲蚀，后续生产中只需要更换中心小镶块就能完成模具修复，不需要整体报废定模板，能有效降低生产中的模具维护成本。定模板上还预留了排气槽的加工位置，在金属液充填型腔的过程中，型腔内的空气能顺着分型面的排气槽顺畅排出，避免铸件内部产生气孔、充填不满的缺陷。中间的动模垫板、推板固定板采用分层堆叠的结构，各层板之间通过精密导柱导套定位，合模时的定位精度能控制在0.02mm以内，保证定模型腔和动模型芯的同轴度，避免铸件出现偏心、壁厚不均的问题。

　　推板区域预留了顶杆的安装孔位，对应圆盘铸件的外缘非加工面布置顶杆，开模后顶出动作能平稳将铸件从动模型芯上推出，不会在铸件的装配面上留下顶杆痕迹，减少后续打磨的工作量。最下层的模脚留出了足够的推板行程空间，推板的复位杆位置对应定模板的复位孔，合模过程中复位杆能先接触定模板，带动推板精准回位，避免顶杆和型腔发生碰撞损坏。从安装边界来看，模架四周的紧固螺钉沉孔深度统一，安装时不会出现螺钉突出模座表面的情况，和压铸机工作台面的贴合度能得到保证，模具的浇注系统入口设置在定模板中心的对应位置，能和压铸机的压射室精准对接，金属液从压射室进入浇注系统后，能顺着分流锥均匀流向圆盘型腔的各个位置，充填过程平稳，不会产生明显的卷气问题。

　　这套模具的设计充分考虑了铸造生产中的实际操作需求，分型面设置在圆盘铸件的最大外缘处，开模后铸件会随动模部分留在动模侧，不需要额外设置辅助拉料机构，操作工人取件时能直接在动模侧完成取件、喷涂脱模剂的操作，生产节拍能稳定控制在中小件压铸的常规效率区间。另外，模架的各层板都设置了冷却水通道的预留接口，后续生产中可以根据铸件的材质特性，接入冷却水调整模具温度，避免模具温度过高导致铸件粘模、表面缩凹的问题，也能延长模具的使用寿命，减少热疲劳裂纹的产生。对于结构设计从业者来说，这套模具的结构布局具备很强的参考性，尤其是回转体类铸件的模架排布、镶块拆分、顶出位置选择的思路，能直接迁移到同类型圆盘类、端盖类铸件的模具设计工作中，避免在基础结构排布上出现设计失误，减少后续试模过程中的改模次数。
