分步冲压弯曲级进模结构设计

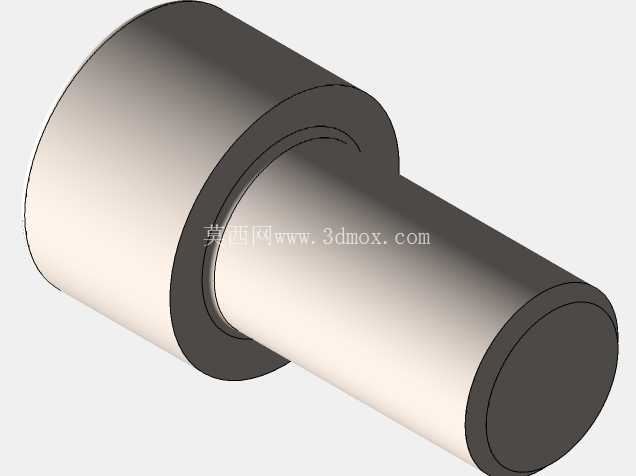

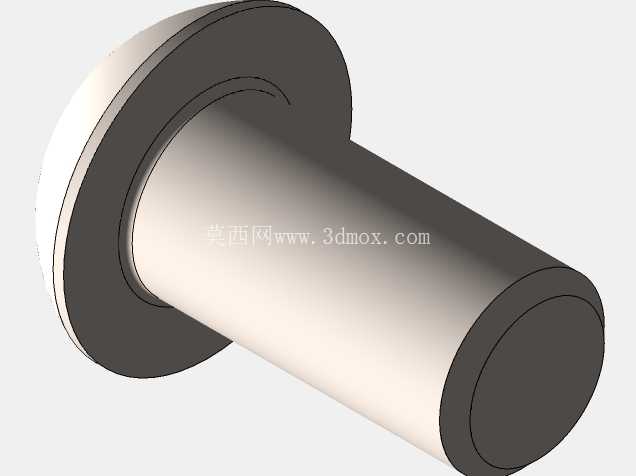

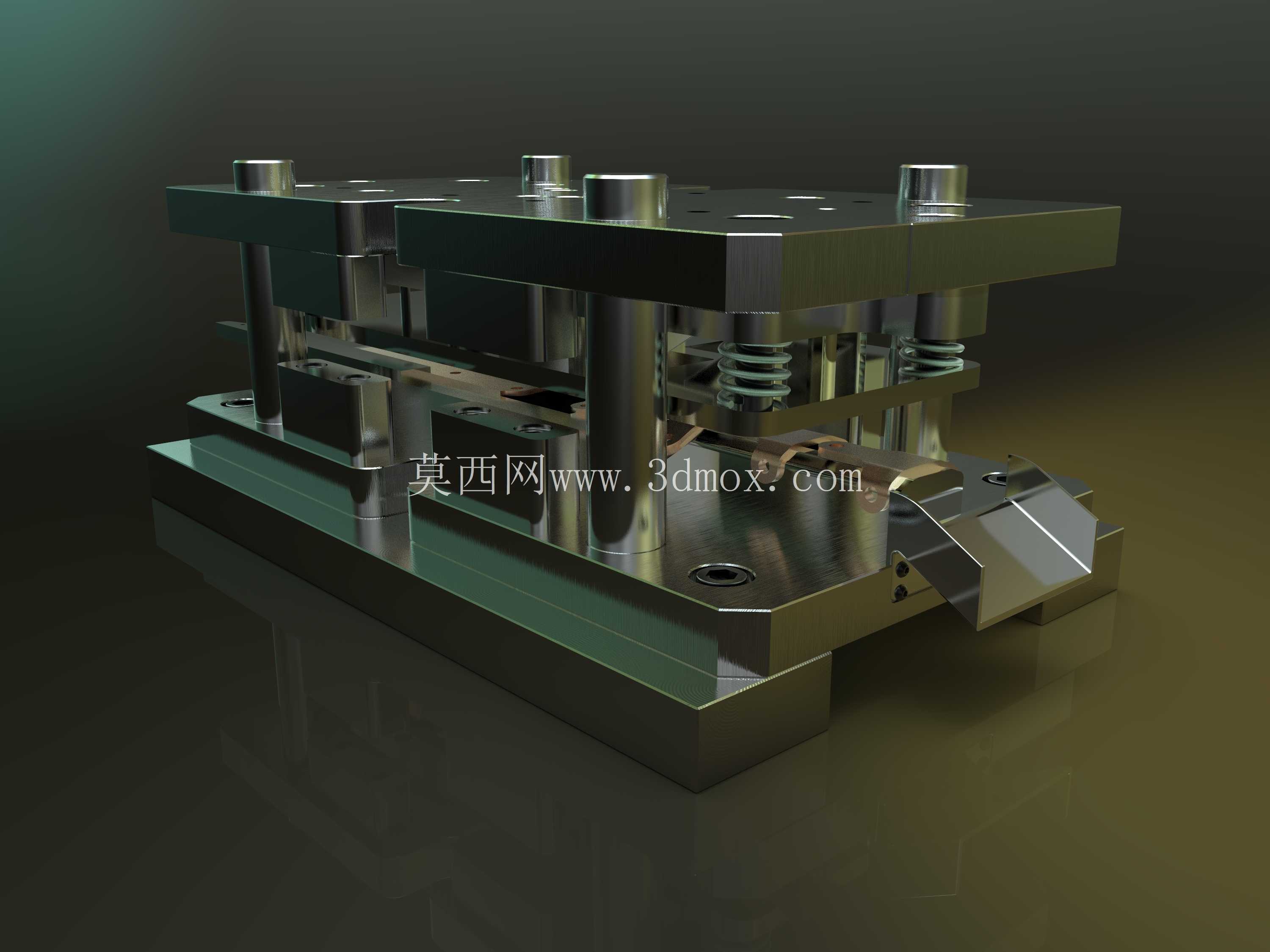

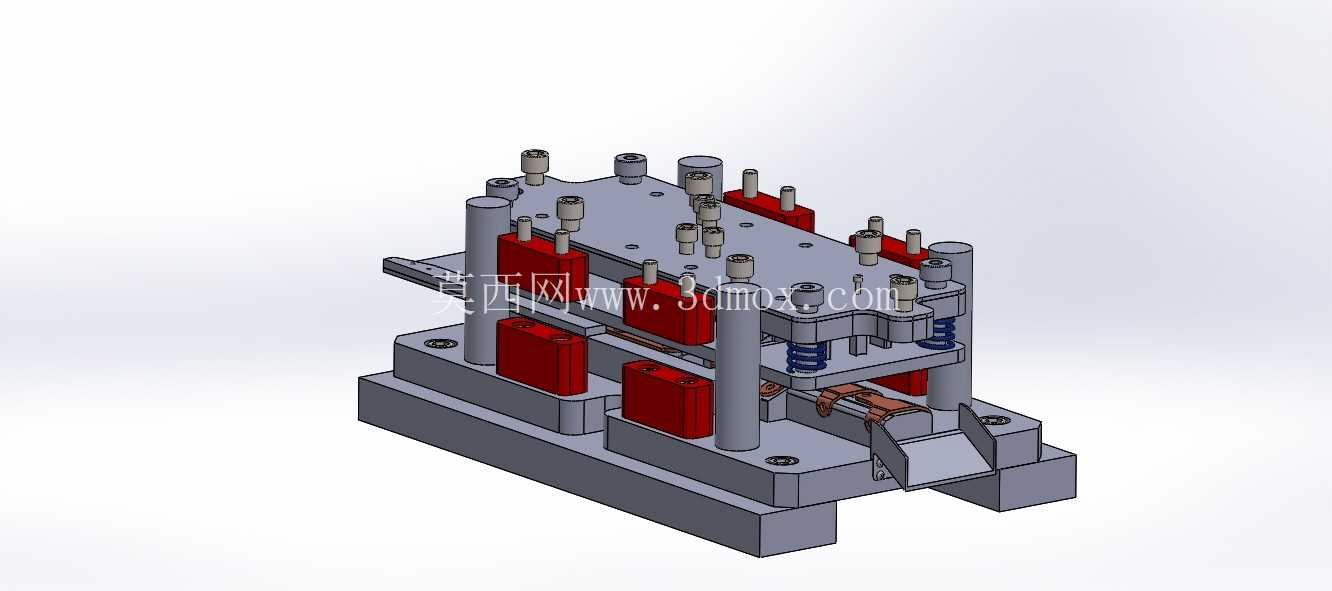

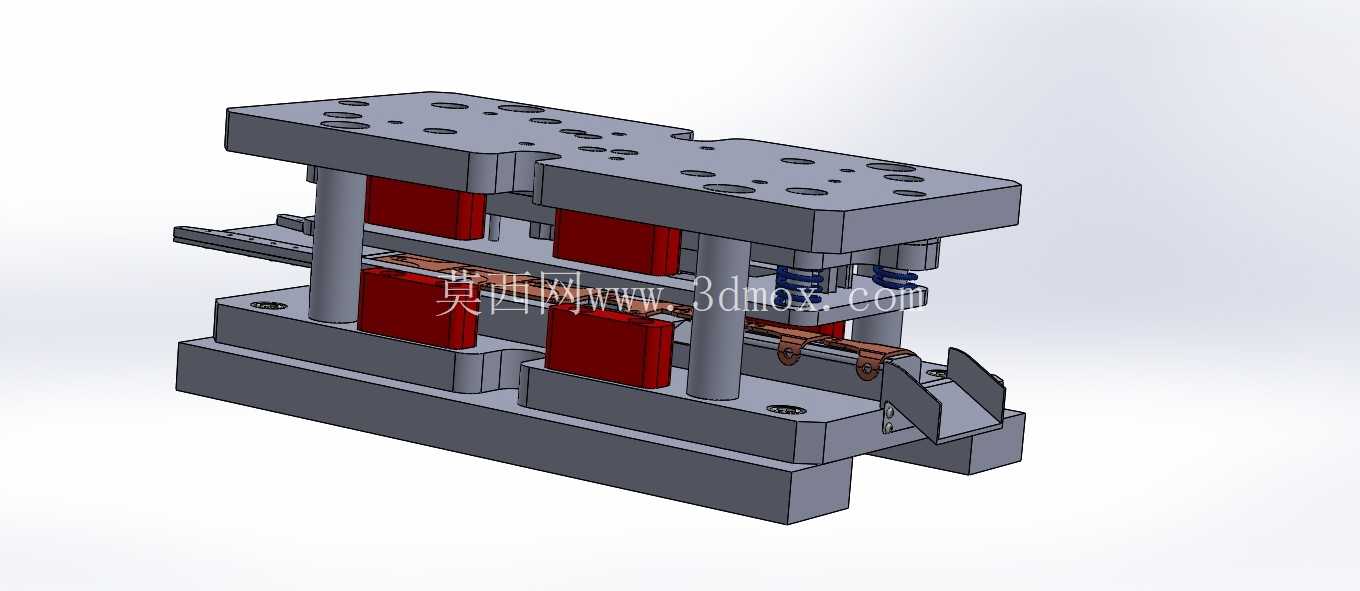

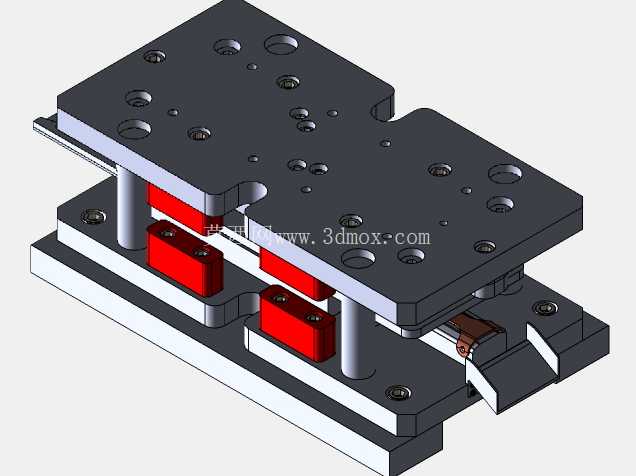

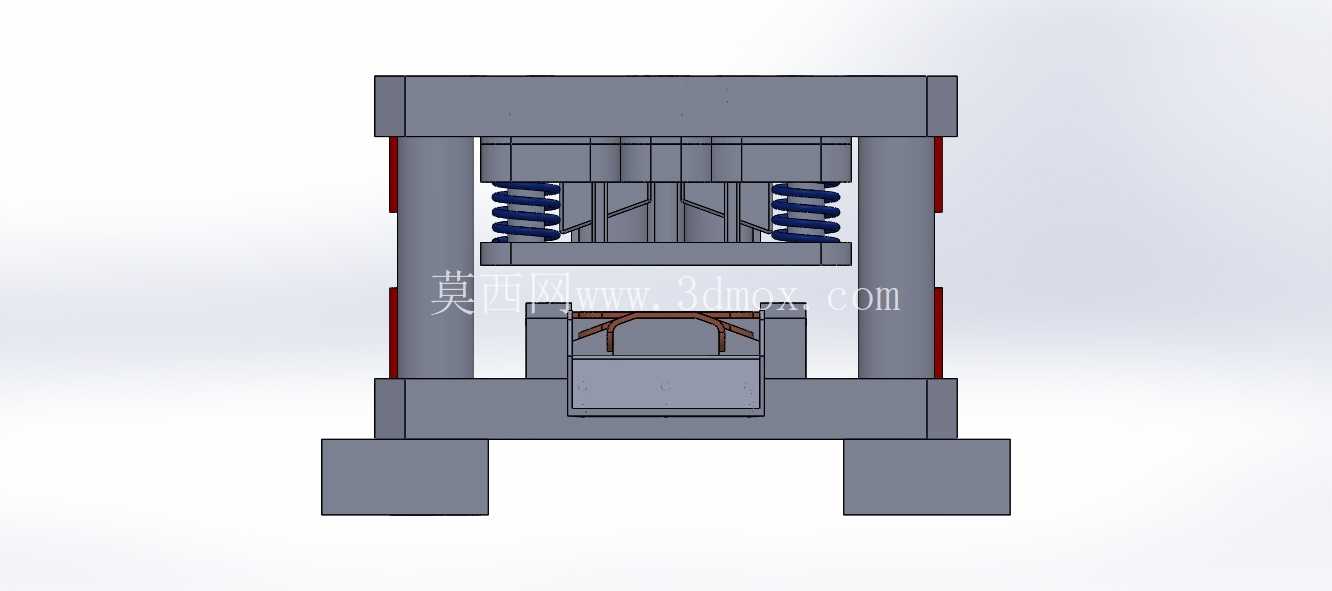

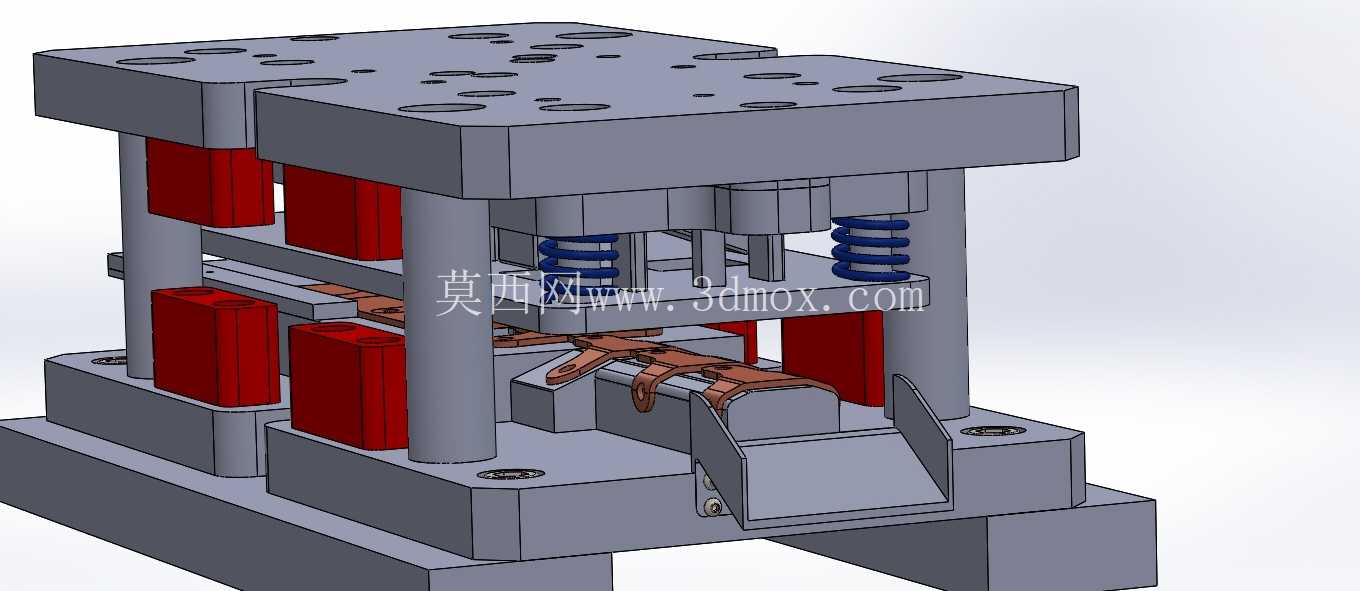

　　这套模具采用标准模架组件搭建，核心功能是在单台压力机单次行程内完成带料的分步冲压与两次弯曲成型，省去多工序周转的装夹定位误差，适配中小尺寸五金冲压件的批量连续生产场景，常见于家电五金、汽车小结构件、消费电子金属配件的冲压加工产线。从结构布局来看，上下模座通过独立导柱导套实现精准导向，导柱配合间隙控制在微米级，保证连续冲压过程中上下模的对位精度，避免长期冲压后出现啃模、毛刺超差的问题。卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，冲压完成后可将带料平稳从凸模上脱离，防止带料随凸模上行产生变形，影响后续工位的送料精度。

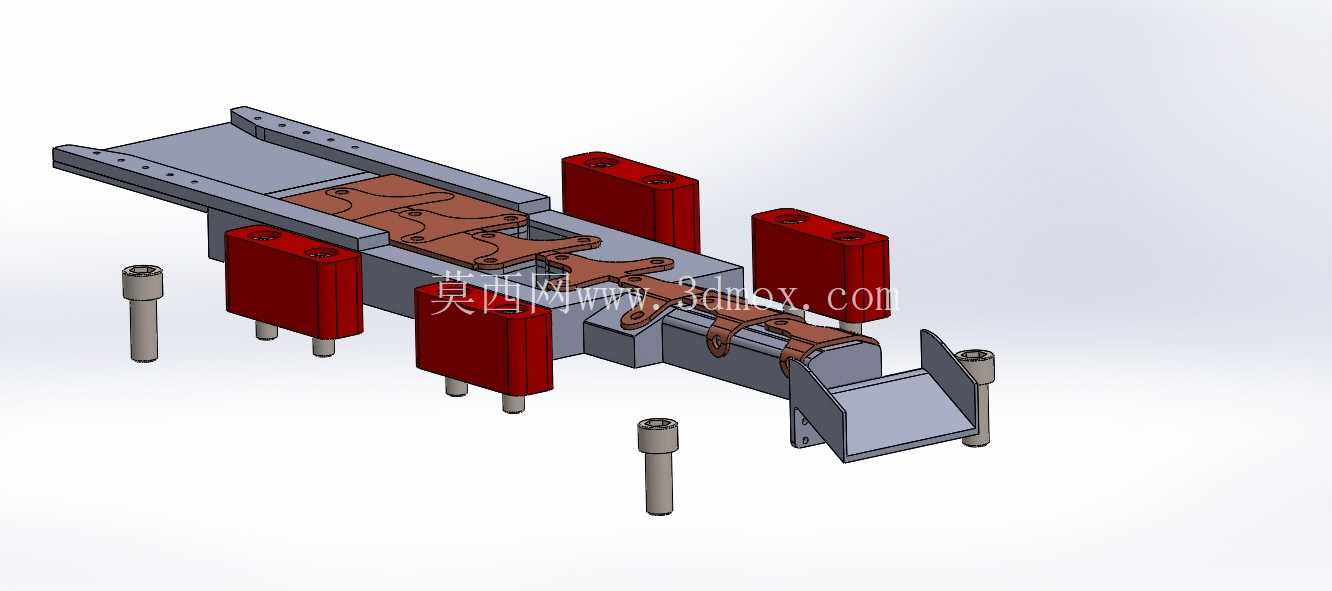

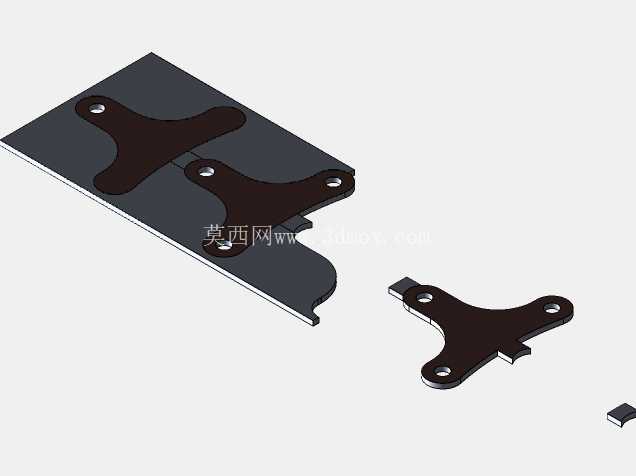

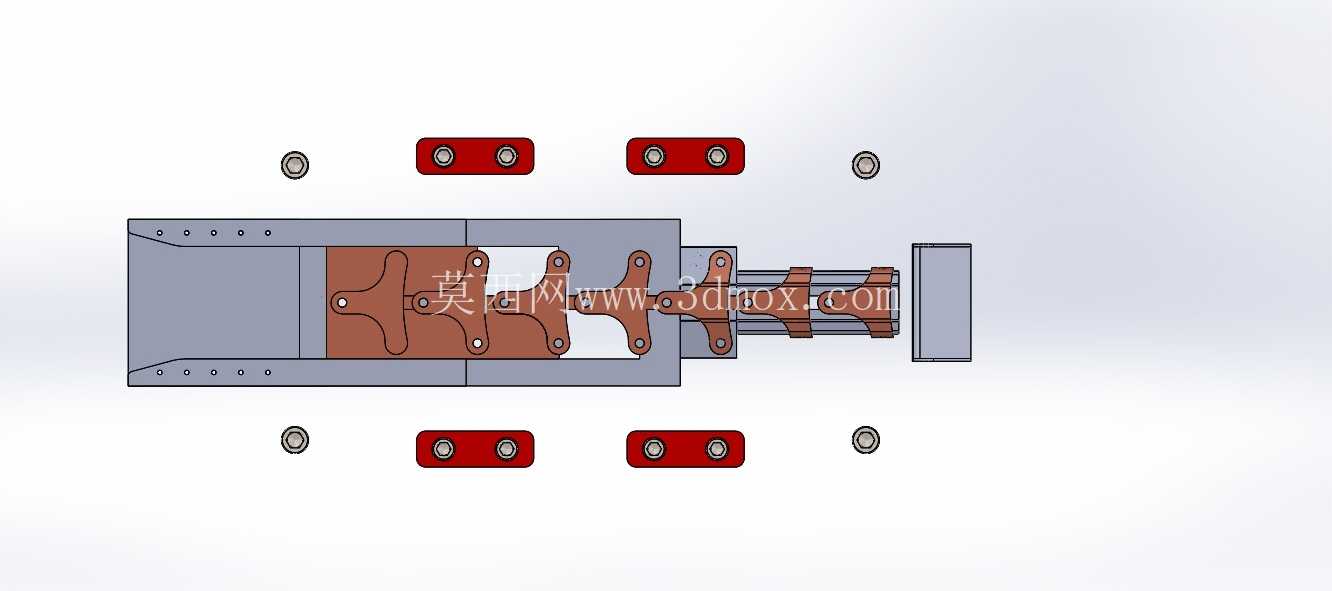

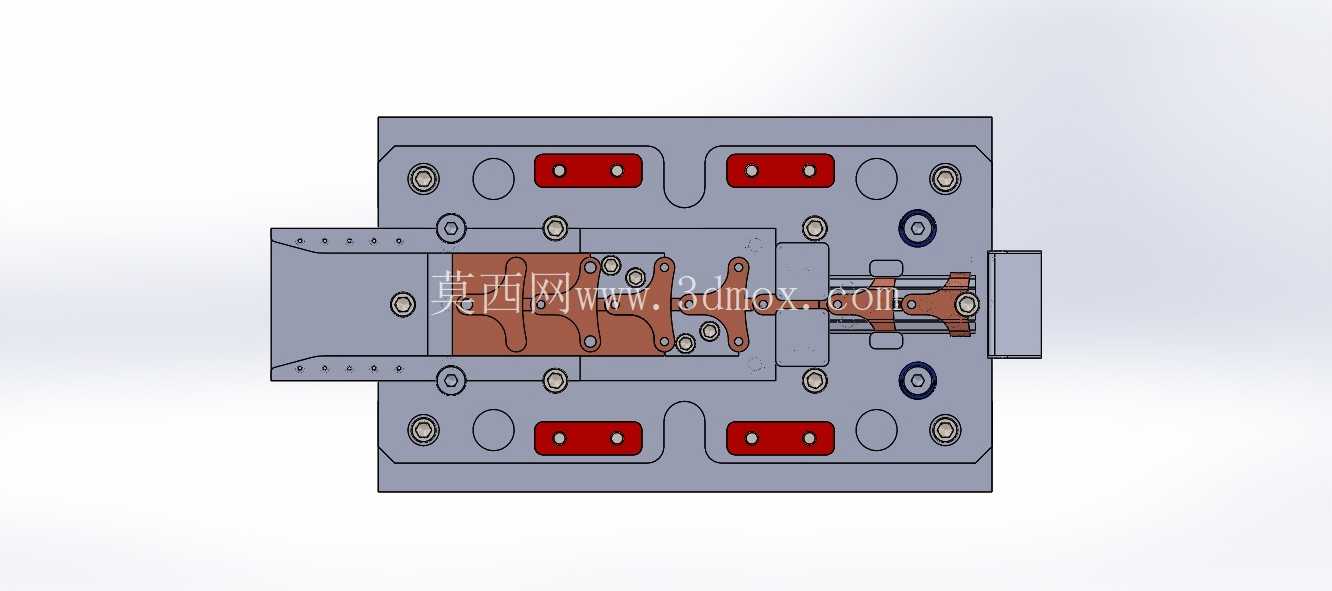

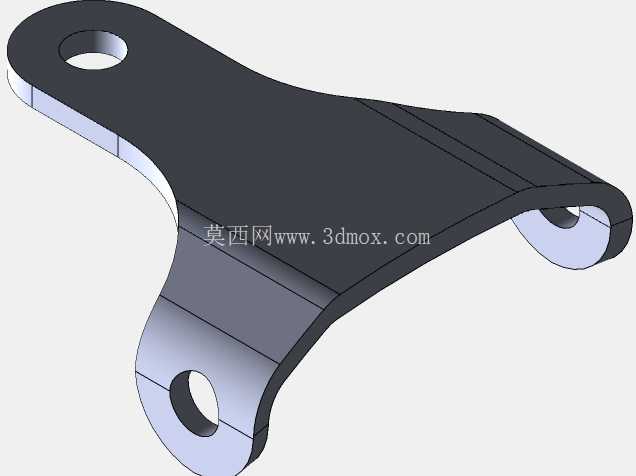

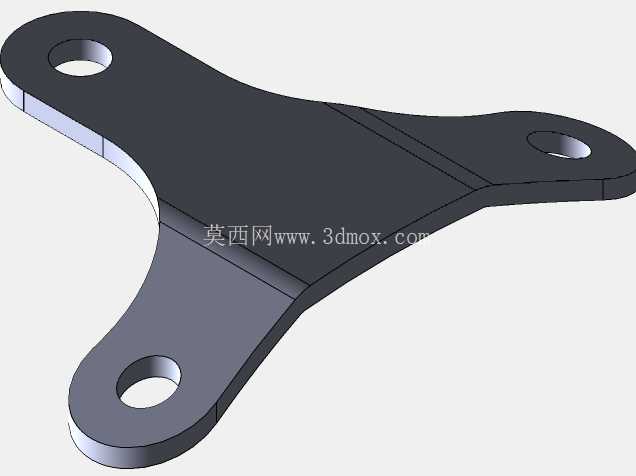

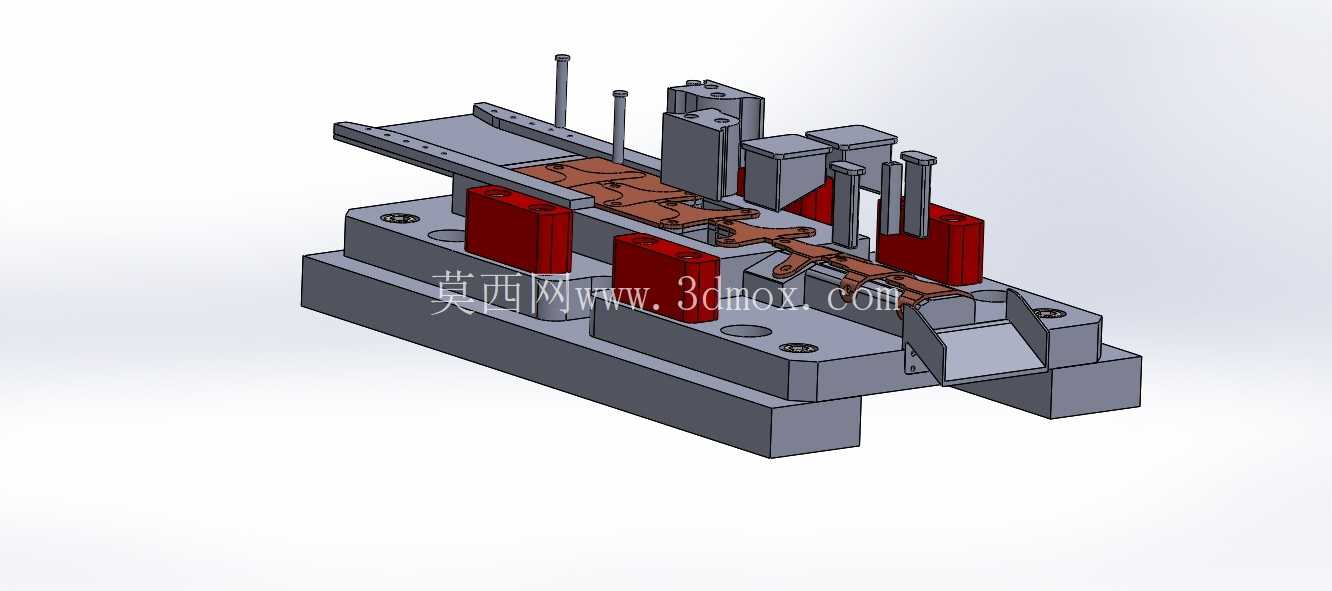

　　工位排布上，第一工位完成冲裁工序，冲出带料的定位孔与产品外形的局部轮廓，为后续弯曲工位提供精准的定位基准；第二工位完成第一次预弯曲，将平直带料弯折出初步角度，避免一次弯曲角度过大导致材料拉伸开裂；第三工位完成最终成型弯曲，保证产品的折弯角度与尺寸公差符合图纸要求，末端设置的导料结构可将成型完成的工件平稳导出模面，避免工件卡滞在模腔内影响连续生产。设计过程中优先选用标准化的模架、导柱、弹簧、紧固件等配件，所有非标准成型零件的安装尺寸均匹配标准模架的安装孔位，大幅降低后续模具加工、装配与维护的成本，当成型零件出现磨损后，可直接拆卸更换标准规格的备件，无需对模架进行二次加工。

　　安装边界方面，模座的安装槽尺寸适配常规开式压力机的工作台面规格，模柄尺寸匹配主流压力机的滑块安装孔，上模下行的闭合高度覆盖常用中小吨位压力机的闭合高度调节范围，无需对设备进行额外改造即可完成装夹。成型工作零件采用合金工具钢材质设计，刃口与成型面预留热处理后精加工余量，保证零件淬火后的硬度与耐磨性，满足大批量连续生产的寿命要求。模具的送料步距定位配合自动送料机使用时，可实现全自动化连续冲压，单班生产效率远高于单工序模，同时减少人工操作的安全隐患。

　　在结构细节处理上，各工位之间设置了抬料钉，保证带料在工位间传递时平稳抬升，不会与下模成型块发生剐蹭蹭伤工件表面；弯曲工位设置了顶料结构，成型完成后可将工件从下模型腔中顶出，避免工件包紧在型腔内部影响出料。整套模具的结构紧凑，各功能部件布局合理，没有多余的冗余结构，装配时可按照导柱、固定板、卸料板、成型镶块的顺序依次组装，调试时可通过调整垫片厚度微调弯曲凸模的进入深度，精准控制折弯角度，适配不同厚度板材的冲压需求。对于冲压车间的工艺人员来说，这套结构的模具可作为同类分步成型冲压件的设计参考，其工位排布思路、标准件选用逻辑、安装适配设计都具备较高的工程参考价值，建模过程中对各零件的配合间隙、运动干涉都做了完整校验，可直接用于同类模具的结构设计参考，减少前期方案设计的重复工作量。
