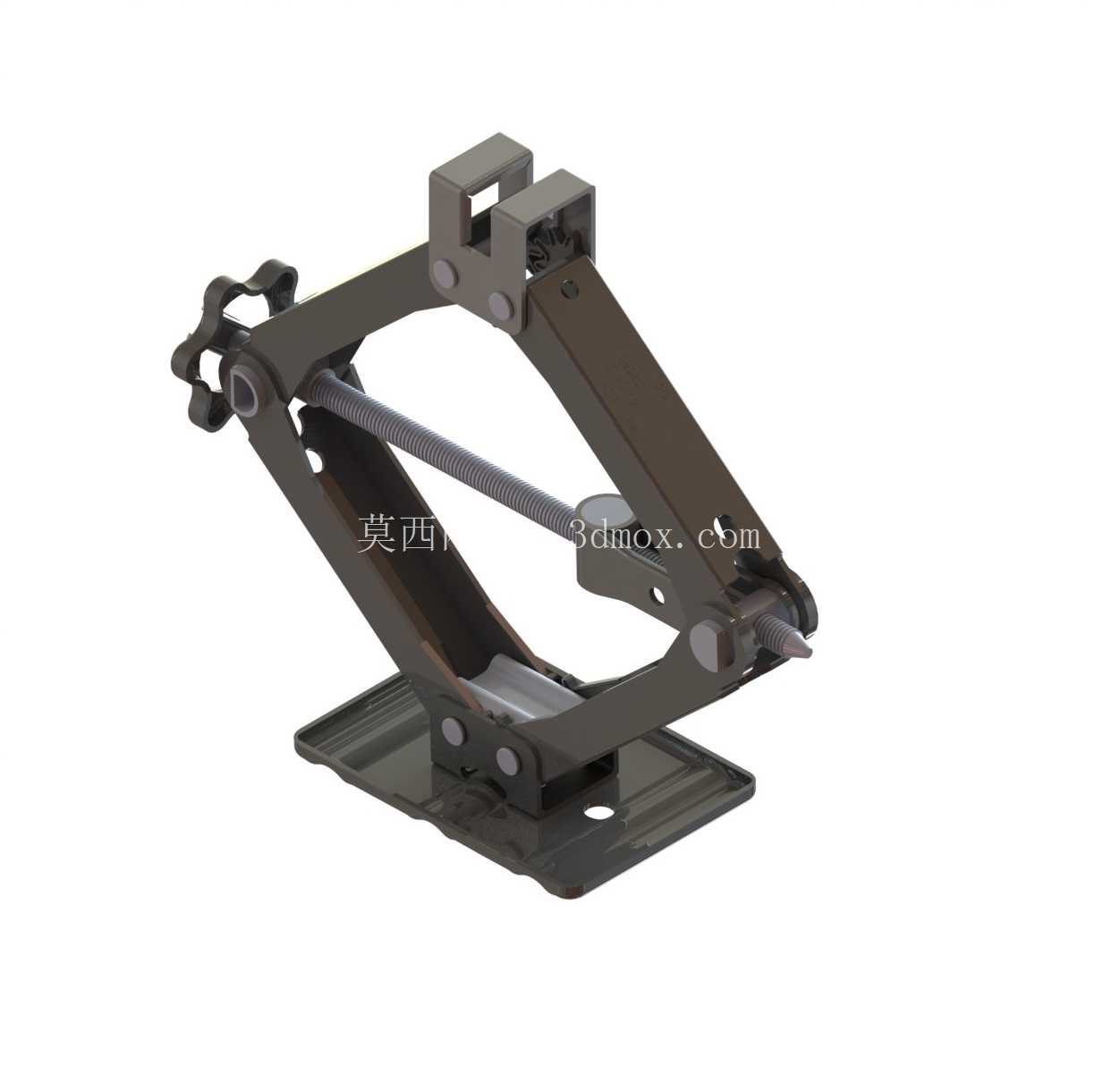

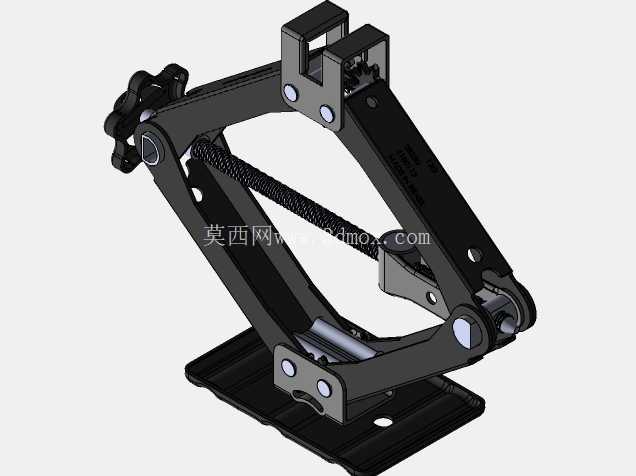

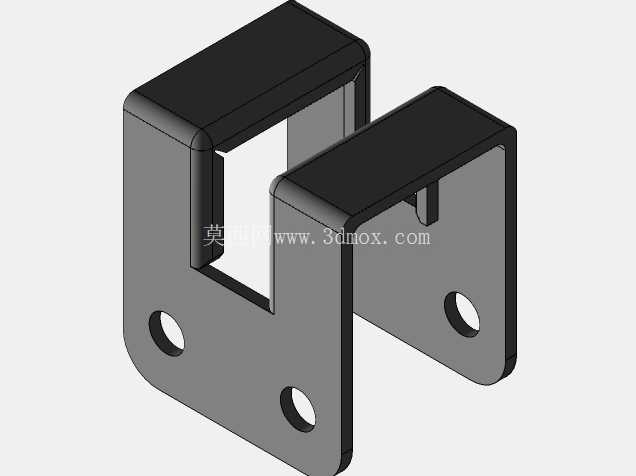

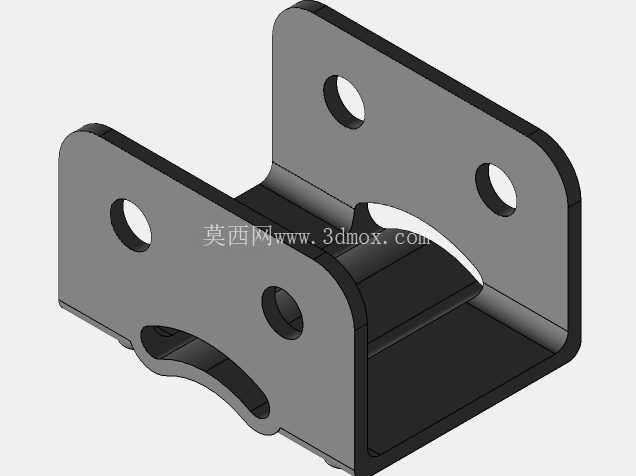

汽车配套螺旋式手摇千斤顶结构设计

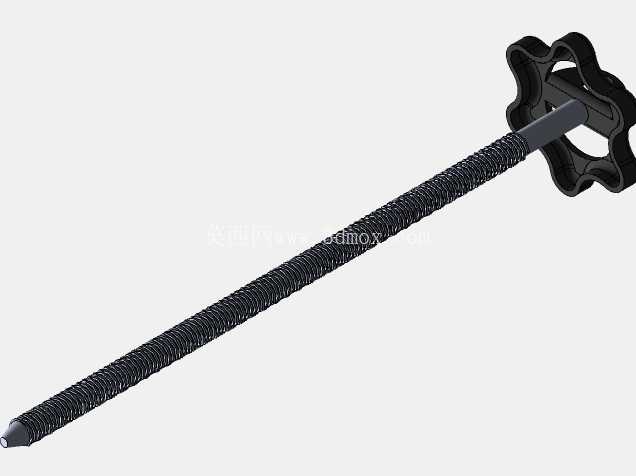

　　这款螺旋顶升机构主要面向乘用车随车配套场景，适配小型乘用车辆的轮胎更换、底盘临时检修等户外应急作业需求，相比液压类顶升工具，其结构无密封件依赖，不存在长期存放漏油失压的问题，在车辆后备箱长期静置存放的可靠性更突出，能满足随车工具数年免维护的使用要求。从功能实现逻辑来看，该机构采用梯形螺纹传动副作为核心传力结构，螺杆全程做回转直线复合运动，顶端的星形手轮为操作施力部件，轮缘做了多瓣式内凹造型，单手握持旋转时能提供足够的摩擦力矩，即便冬季佩戴薄劳保手套操作也不易打滑，手轮与螺杆的连接部位设置了径向限位结构，避免顶升受力过程中手轮与螺杆出现相对窜动。

　　螺杆杆身全程加工连续梯形传动螺纹，牙型角度经过优化，既保证足够的轴向承载能力，又能控制旋转操作的力矩在成年人单臂施力的合理范围内，无需额外加接延长力杆即可完成额定载荷的顶升动作，螺杆顶端做了圆弧收头处理，接触车辆底盘支撑位时能自动适配微小的角度偏差，避免硬接触造成的底盘漆面损伤或局部应力集中。设计阶段优先考虑了随车存放的安装边界，整体杆长控制在适配常规后备箱工具槽的尺寸范围内，最大外径不超过手轮的外轮廓尺寸，无额外突出的零散部件，存放时不会与后备箱内的其他工具发生磕碰干涉。

　　传动螺纹的导程选取经过反复校核，兼顾顶升效率和自锁性能，当顶升到位后，依靠螺纹副的自锁特性即可保持支撑高度，无需额外设置锁止销或者止退结构，简化操作步骤的同时也减少了额外零件带来的故障点，即便在坡面等非完全水平的作业场景下，只要支撑面坚实，也能保持稳定的支撑状态，不会出现自行回落的风险。手轮的星形轮廓做了圆角过渡处理，没有尖锐的棱角，避免取放和操作过程中划伤手部，螺杆表面做了发黑防锈处理，能适应后备箱内可能出现的潮湿、凝露等存放环境，长期存放也不会出现螺纹锈蚀卡滞的问题。在结构细节上，螺杆与手轮的配合部位采用过盈加横销固定的方式，能承受顶升和回落过程中反复施加的扭转力矩，不会出现手轮空转的失效情况。

　　作业过程中，操作人员只需将装置垂直放置在车辆指定支撑点下方的坚实地面上，顺时针旋转手轮即可带动螺杆上升，直到顶端与底盘支撑位紧密接触并将车辆顶升到位，作业完成后逆时针旋转手轮即可平稳回落，整个操作过程无需额外动力源，完全依靠人力即可完成，对户外无供电、无配套气源的场景适配性极强。相比剪式随车千斤顶，该结构的传动效率更稳定，长期使用后不会出现铰接点磨损松旷导致的顶升卡滞问题，螺杆的螺纹磨损量可通过外观直接观察，日常检查维护无需拆解结构，只需定期在螺纹表面涂抹少量润滑脂即可保证操作顺畅。其支撑状态下的受力路径完全沿螺杆轴向传递，无侧向分力，对支撑地面的单位面积压强经过核算，在普通沥青路面、硬化土路作业时不会出现地面塌陷导致的支撑失稳，适配绝大多数日常道路场景下的车辆应急维修需求。
