手动螺旋顶升起重工具结构设计

　　在设备检修、小型构件安装、模具拆装这类现场作业场景里，手动螺旋顶升工具的使用频率远高于液压类顶升设备，尤其是无电源、作业空间狭窄的工况下，这类纯机械结构的顶升装置不存在液压油泄漏、密封件老化失效的问题，长期存放后也能随时投入使用，可靠性表现十分突出。这套螺旋顶升结构的核心传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更适配重载顶升的受力需求，同时螺纹副具备自锁特性，当顶升到位后移除操作杆，承重螺杆不会在负载作用下自行回落，无需额外加装锁止机构就能满足作业过程的安全要求，这也是螺旋顶升结构区别于其他顶升装置的核心优势。

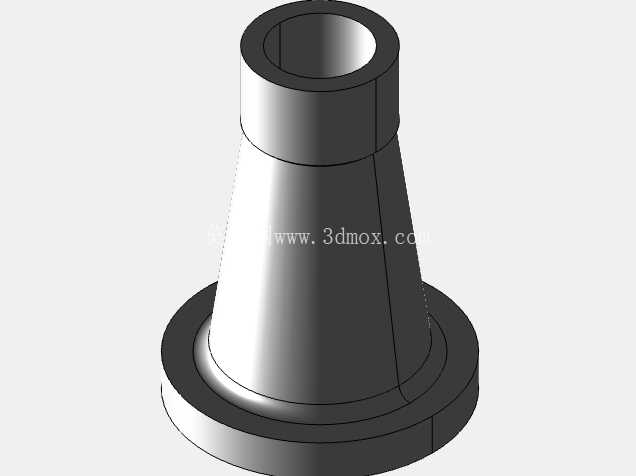

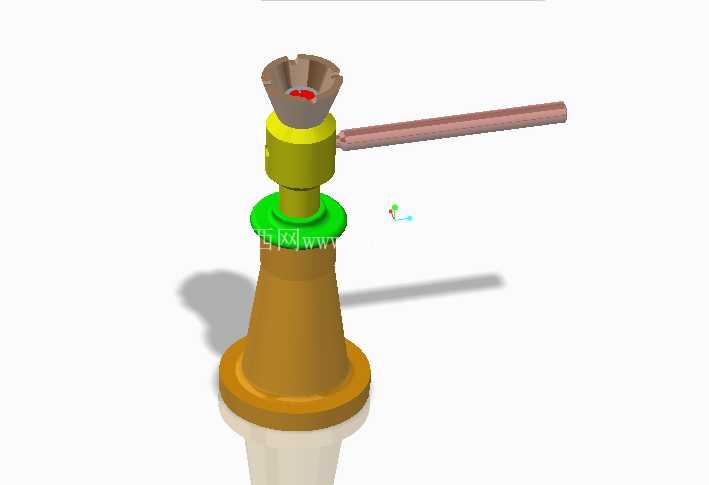

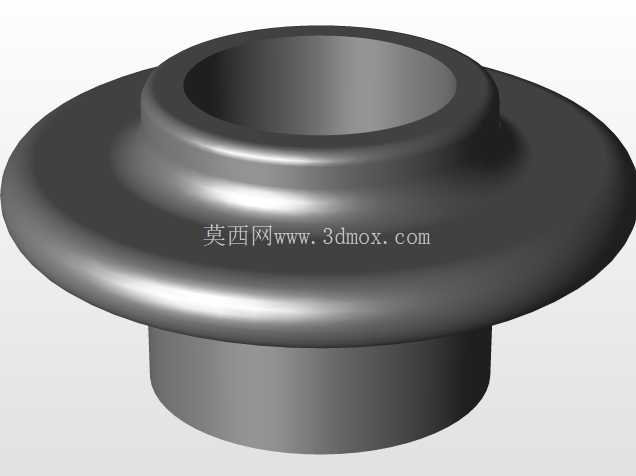

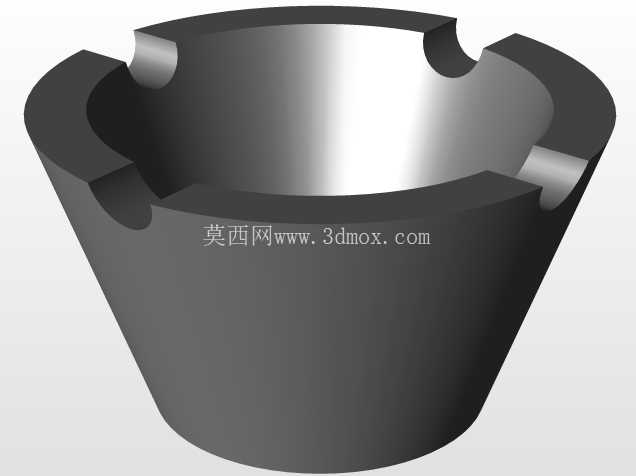

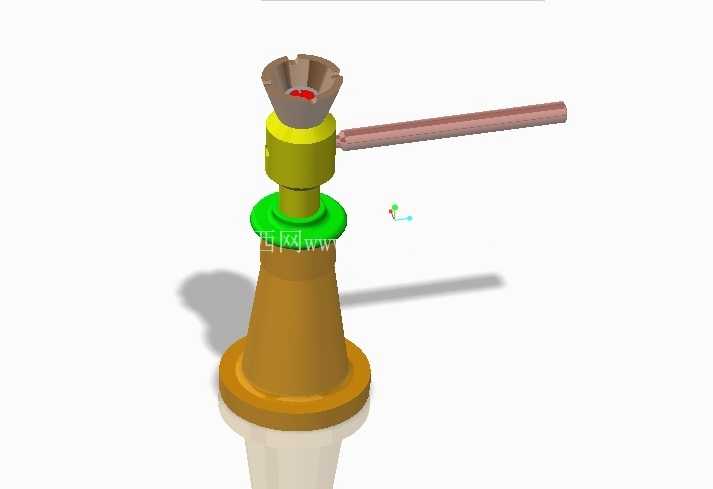

　　从结构布局来看，整个装置分为底座、承重螺杆、升降螺母、操作杆连接套、顶帽几个核心部分，底座采用上窄下宽的锥台过渡结构，底部为大直径圆盘支撑面，作业时可将上部负载均匀传递到支撑地面，避免局部压强过大导致地面凹陷或装置倾斜，锥台结构的壁厚从下往上逐步收窄，在保证结构强度的前提下尽可能降低整体自重，方便单人搬运转移。升降螺母与操作杆连接套为集成式设计，螺母外部套有环形止推垫片，直接压在底座上端面，转动操作杆时，螺母绕自身轴线旋转，带动与之配合的承重螺杆沿轴向上下移动，这种螺母旋转、螺杆直线移动的传动形式，相比螺杆旋转的结构，能避免顶升过程中螺杆顶部与被支撑工件发生相对转动，减少工件表面的摩擦划伤，尤其适合支撑精加工面的构件。操作杆插孔设置在连接套的径向位置，采用通孔设计，操作杆可从任意一侧插入，适配不同站位的操作需求，插孔直径与操作杆直径采用小间隙配合，操作时不会出现明显旷量，传递扭矩更稳定。顶部的顶帽采用内凹式开槽结构，槽口可适配不同形状的工件支撑点，不管是平面构件、带凸起的型材还是轴类零件，都能找到稳定的支撑位置，避免顶升过程中工件滑脱。

　　设计过程中需要重点控制几个关键尺寸边界：首先是底座的支撑直径，需要匹配额定顶升负载下的地面承压能力，通常底座直径不小于最大顶升高度的1/4，保证装置在最大伸出量时的抗倾覆稳定性；其次是承重螺杆的螺纹中径与螺距匹配，螺距过小会导致顶升速度过慢，螺距过大则会降低螺纹副的自锁能力，需要在操作力、顶升速度、自锁性能三者之间找到平衡点，常规手动操作的螺旋顶升结构，螺距一般设置在6-10mm区间，单圈操作杆转动对应的顶升高度刚好适配单人操作的施力节奏；另外操作杆的长度也需要匹配额定负载下的操作力矩，过长会导致操作空间需求变大，过短则会让操作力超出普通人的施力舒适区间，通常操作杆长度设置在300-500mm区间，保证额定负载下单手操作的力矩在合理范围。

　　安装使用时需要注意，底座必须放置在平整坚实的支撑面上，若地面松软需要垫入刚性垫板扩大支撑面积，顶升前要确认顶帽与工件支撑点完全贴合，避免偏载导致螺杆承受额外弯矩，长期使用后需要定期清理螺纹副之间的泥沙、铁屑等杂质，涂抹润滑脂降低螺纹磨损，延长结构使用寿命。这类螺旋顶升结构没有复杂的液压元件、密封件，整体结构简单，维护成本极低，不仅可以单独作为小型起重工具使用，也可以作为模块化支撑单元集成到各类工装夹具、焊接变位器、小型设备调平结构中，适配多种工业场景的顶升、支撑、调平需求。建模过程中需要重点关注螺纹副的配合间隙、止推垫片的接触平面度、各部件的同轴度公差，这些参数直接影响结构转动的顺畅度与负载能力，若同轴度偏差过大，转动操作杆时会出现卡滞、受力不均的问题，严重时甚至会导致螺纹局部应力过大出现磨损或变形。
