车载剪式机械顶升支撑结构设计

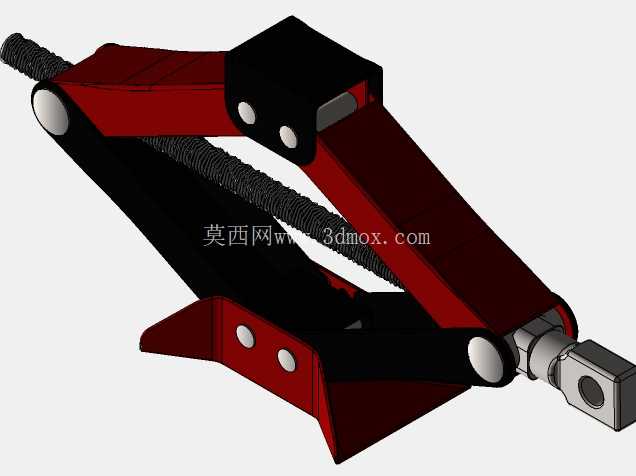

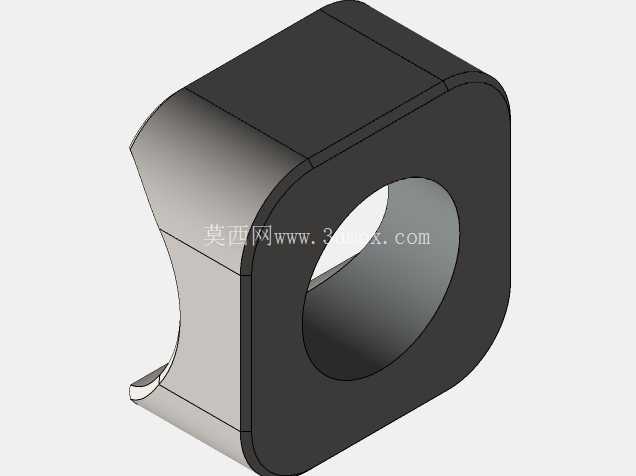

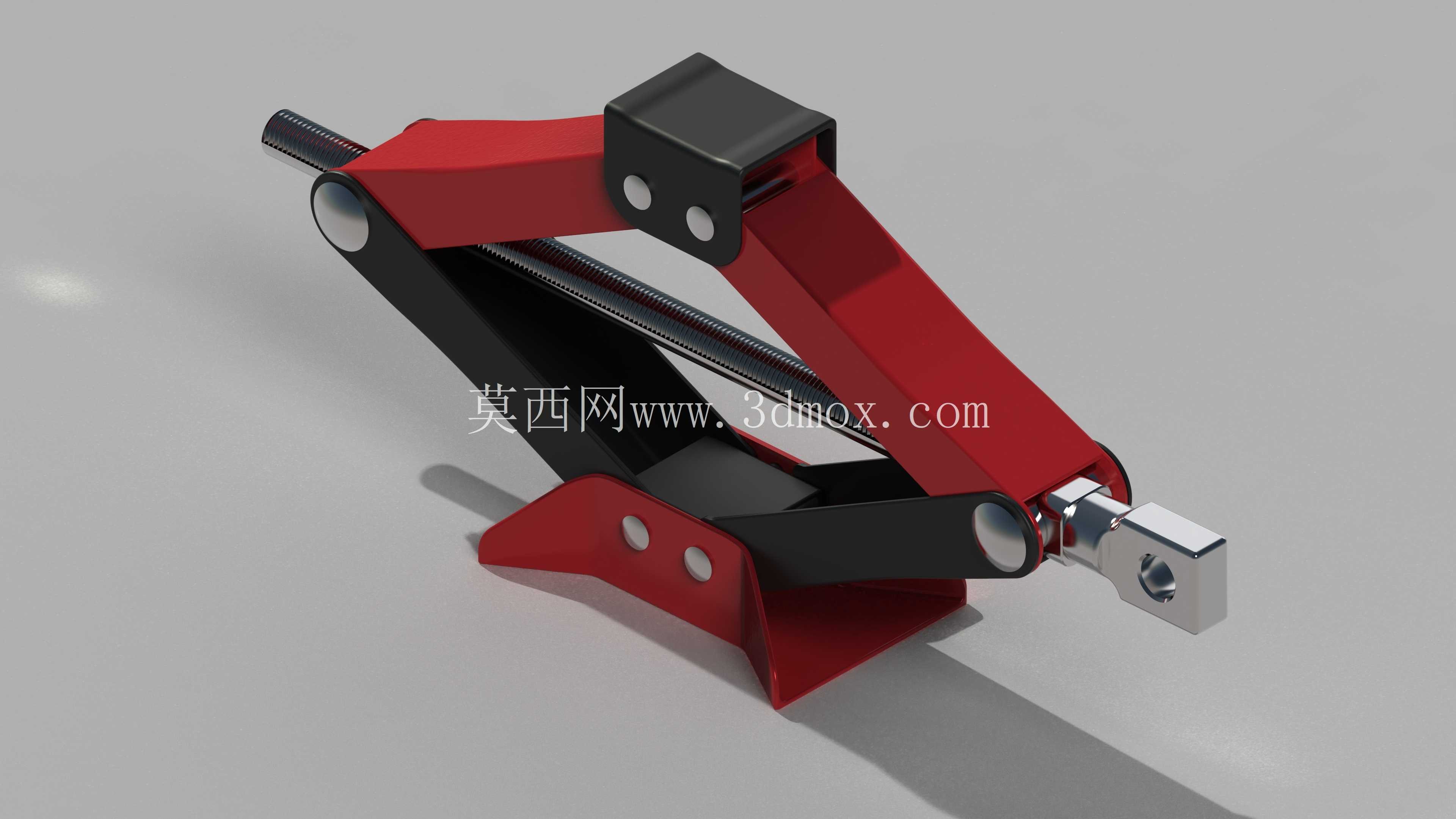

　　日常车辆维保场景里，剪式顶升结构是普及率极高的随车配套工具，多数家用轿车的备胎更换、底盘简易检修作业，都依赖这类结构完成车身的局部抬升，相比液压类顶升工具，纯机械剪式结构不存在密封件老化漏油的失效风险，长期放置在车辆后备箱的颠簸、高低温交变环境下，依然能保持可靠的作业性能，不需要定期补充液压油或者更换密封元件，维护成本几乎可以忽略。从结构原理来看，这套剪式顶升组件依靠两组交叉布置的高强度支撑臂完成力的传递与行程放大，核心铰接点采用销轴配合耐磨衬套的设计，既保证了臂体转动的顺畅度，又能在承受额定载荷时避免铰接位置出现过大的间隙量，防止顶升过程中出现侧晃风险。

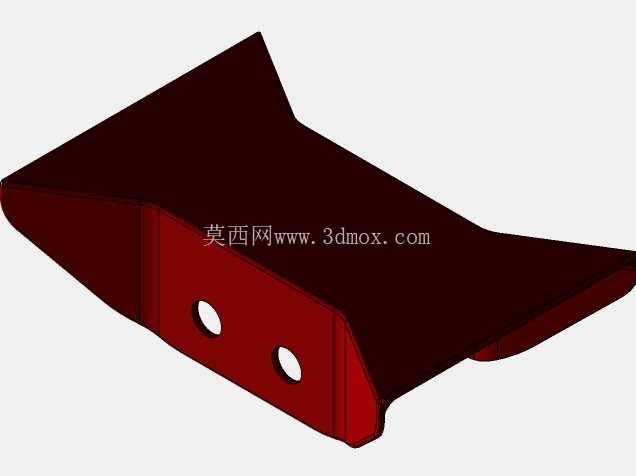

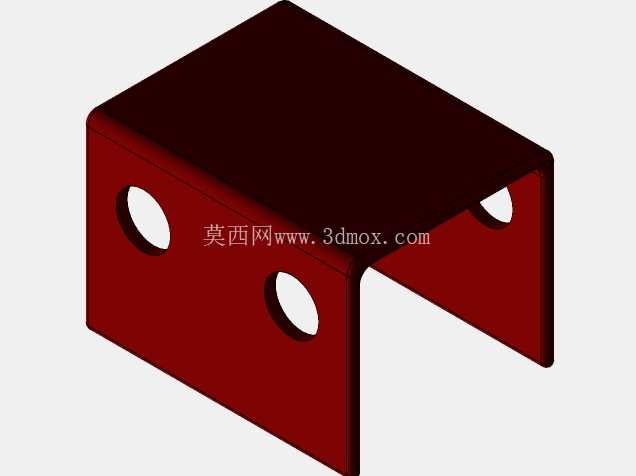

　　顶部的支撑托块做了内凹的防滑齿形设计，作业时可以卡在车辆底盘指定的顶升加强筋位置，避免抬升过程中托块滑移引发安全事故；底部的支撑底座做了加宽的外翻边处理，在非硬化的松软路面作业时，能通过增大接触面积降低对地压强，减少底座下陷的概率，哪怕是在砂石路、土路这类非铺装路面临时换胎，也能保证支撑的稳定性。设计这套结构的时候，首先要匹配对应车型的整备质量边界，单组结构的额定承载能力需要覆盖单侧车身的最大载荷，同时要兼顾收缩状态的尺寸边界——收缩后的整体高度要能放入车辆底盘侧裙下方的预留顶升间隙，完全展开后的最大顶升高度，又要保证轮胎抬升后能完全脱离地面，留出足够的轮胎拆装操作空间，这两个尺寸边界是剪式结构设计的核心约束，直接决定了产品的实际可用场景。

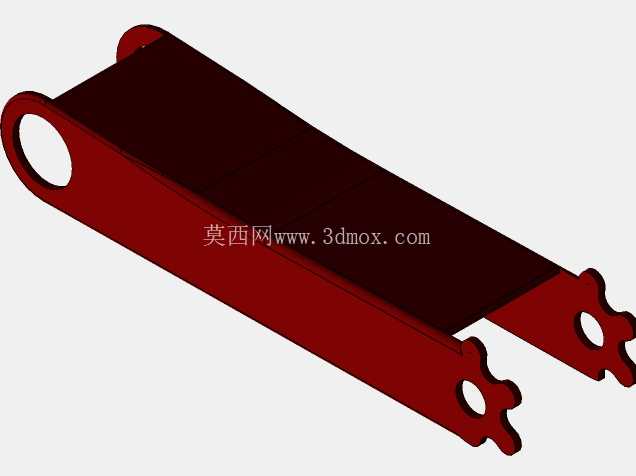

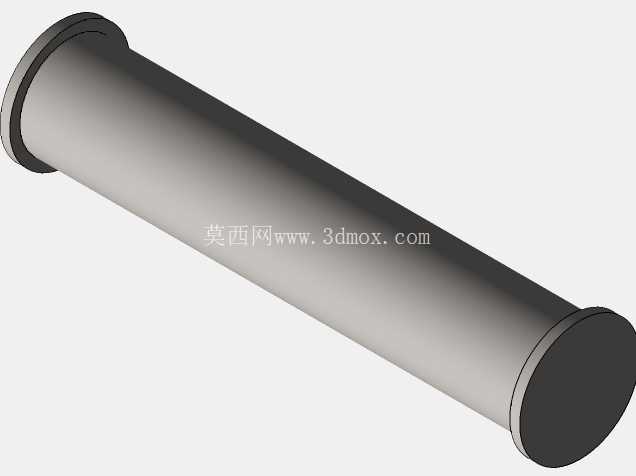

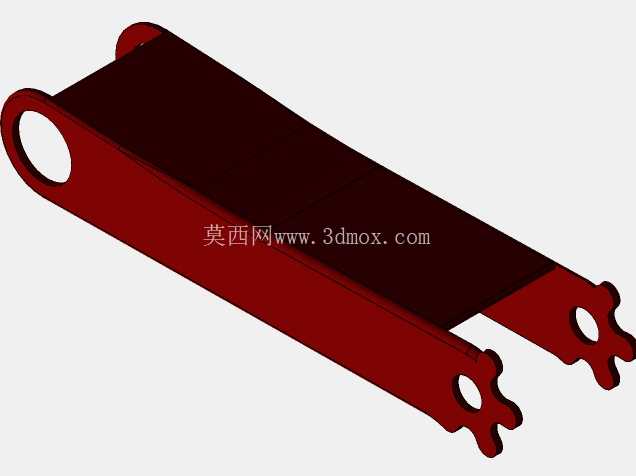

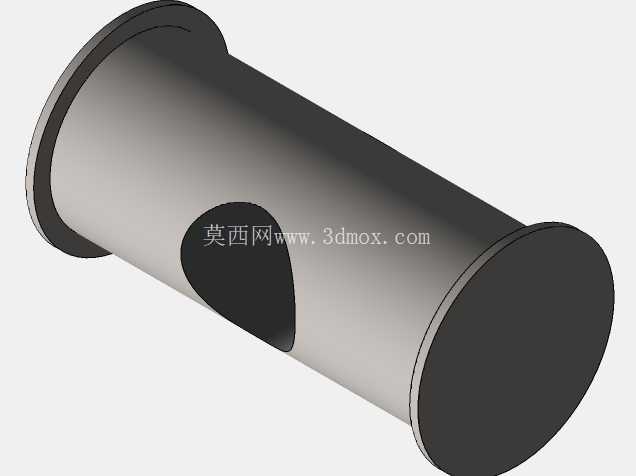

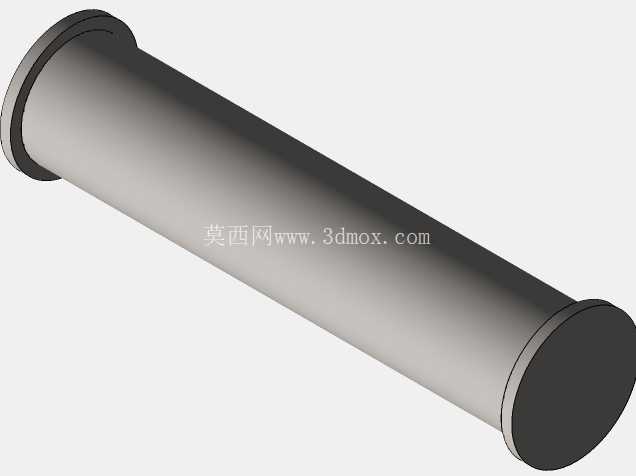

　　驱动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，同时具备可靠的自锁性能，当顶升作业到指定高度后，哪怕撤去外部的旋转驱动力，结构也能依靠螺纹副的自锁特性保持当前高度，不会出现负载下滑的风险，作业人员在车底进行简易操作时的安全冗余更高。臂体部分采用冲压成型的高强度钢板焊接而成，截面做了弯折加强的结构设计，在不额外增加板材厚度、控制整体重量的前提下，大幅提升臂体的抗弯曲、抗扭转变形能力，避免满负载状态下臂体出现塑性形变。整个结构的所有铰接销轴都做了表面淬硬处理，减少反复转动过程中的磨损量，延长整体的使用寿命，销轴端部采用开口销限位，避免车辆行驶过程中颠簸震动导致销轴脱出，提升随车存放的可靠性。

　　在实际建模过程中，需要重点校验交叉臂的开合角度范围，当结构处于最低收缩位置时，臂体的夹角不能过小，避免出现机构死点导致初始顶升阶段需要施加过大的驱动力；当结构升到最高位置时，臂体的夹角也不能超过设计阈值，防止铰接点受力方向出现突变引发结构失稳。螺纹传动的行程需要和臂体的开合行程做精准匹配，避免螺纹走到行程极限时臂体还未达到最大顶升高度，或者臂体已经到极限位置螺纹还未走完行程引发结构卡滞。这套结构除了车载维保场景外，也可以适配小型设备安装时的高度微调、轻型构件的临时支撑等场景，只需要根据实际承载需求调整臂体的板材厚度、螺纹副的规格参数，就能快速衍生出不同承载等级的系列化产品，结构的拓展性较强。
