带水道流场模拟的数字水表结构设计

在城镇供水管网的终端计量场景里，水表是供水贸易结算、管网漏损管控的核心计量部件，本次呈现的数字水表结构，在设计阶段就同步完成了内部水道的流场模拟验证，从结构根源上降低计量偏差、压损过大等常见工程问题。从实际安装场景来看，这类水表多适配民用建筑入户供水、商用建筑分户供水的水平管段安装，两端采用标准外螺纹接口与供水管道对接，安装时需保证表体上方的传感舱段处于竖直向上的姿态，避免管内积气进入传感区域干扰检测精度，同时要预留足够的上方操作空间，方便后续运维人员读取数据、检修传感组件。

这款水表的检测逻辑依托光反射原理实现，结构设计上特意将表内过流部件做了双色表面处理：过流腔体内的迎流面做黑色吸光处理，避免水流扰动带来的杂散光反射干扰，而随水流转动的计量叶轮表面做白色反光处理，顶部通孔位置安装的光电传感器，通过捕捉叶轮转动时反射的光脉冲信号，换算得到实时流量与累计用水量，相比传统机械计数水表，这种非接触式的光检测结构没有齿轮传动的磨损间隙，长期使用的计量漂移量更小，也不会因为水中杂质卡滞齿轮导致计量失效。

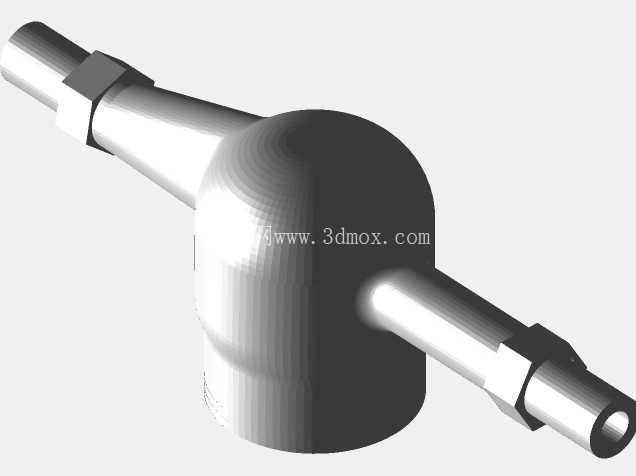

从结构布局来看，整个水表分为三个核心功能段：两端的进出水流道段、中部的过流计量腔、顶部的传感安装舱。进出水流道采用渐扩渐缩的流线型设计，进水端从管道接口处逐步扩大通径，降低水流进入表体时的局部紊流，出水端则平滑收窄衔接下游管道，减少表后压损；中部过流腔采用圆弧过渡的腔体结构，避免直角拐角带来的流道死区，防止水中泥沙、杂质在腔体内沉积卡滞叶轮，从流场模拟的云图可以看到，整个过流通道内的流速分布均匀，没有出现局部高速射流或者低速滞流区，叶轮周边的流态稳定，能够保证不同流量区间下叶轮转速和实际流速的线性对应关系。

设计过程中重点考量了安装边界的适配性，表体整体的轴向长度控制在常规户用水表的安装尺寸范围内，不需要对现有供水管路做额外改造就能直接替换老旧水表，径向最大尺寸避开了管道安装时的墙面、管卡等干涉位置，顶部传感舱的高度也符合日常抄表、检修的操作高度要求，不需要额外加装抬高支架。结构强度上，表体外壳采用铸造工艺成型，壁厚设计兼顾了供水管道的公称压力要求，流道外壁的加强筋布局顺着流道走向布置，既能够承受管网水锤带来的瞬时压力冲击，也不会因为加强筋的设置导致外壁出现缩痕、砂眼等铸造缺陷。

在流道细节设计上，进水端特意设置了整流体结构，将进入计量腔的水流调整为平稳的层流状态，避免管道内的旋流、偏流直接冲击叶轮导致计量偏快；叶轮的转轴采用低摩擦的陶瓷材质，两端的支撑结构做了通水润滑设计，利用管内水流实现转轴的自润滑，不需要额外添加润滑脂，也不会因为长期使用出现转轴锈蚀卡滞的问题。顶部的传感安装舱和下部过流腔之间采用透明耐压隔板分隔，既能够让光信号顺利穿透到达叶轮表面，也将电子传感元件和带压水流完全隔离，避免出现渗水损坏电子元件的问题，隔板和表体的密封采用径向O型圈密封结构，相比端面密封，这种结构在长期水压波动下的密封可靠性更高，不会因为密封面老化出现渗漏。

从工程应用的实际反馈来看，这类带流场验证的数字水表，在小流量区间的计量精度明显优于传统结构水表，能够准确捕捉到滴漏状态下的微小流量，帮助供水部门减少管网漏损带来的收益损失，同时流线型的流道设计让整个表体的压力损失控制在国标要求的范围内，不会因为安装水表导致用户端供水压力不足。铸造工艺性上，整个表体的结构没有复杂的倒扣结构，模具分型面顺着流道的最大轮廓设置，砂芯的定位结构稳定，铸造时不容易出现砂芯偏移导致的流道壁厚不均问题，后续机加工的工序也集中在两端接口螺纹、顶部密封面位置，加工余量小，批量生产的良率更高。
