工业螺纹式电感接近度检测传感部件

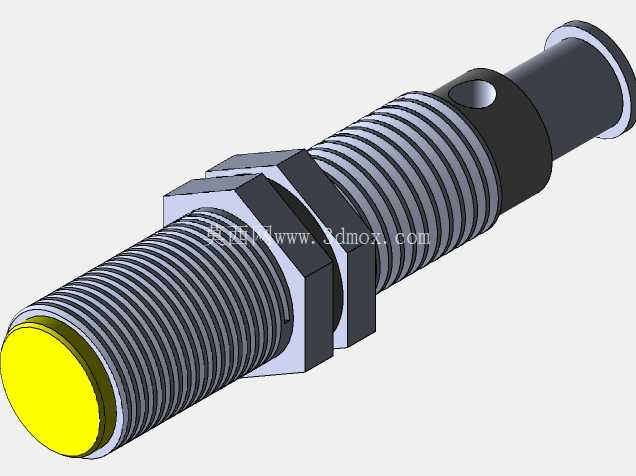

　　这款螺纹式接近检测部件，是工业自动化产线、设备工位中应用极广的非接触式位置检测元件，日常在机床上下料工位、输送线工件到位检测、工装夹具夹紧确认、机械手行程限位等场景都能见到它的身影，不需要和被测金属工件直接接触，就能在设定的检测距离内输出开关信号，避免了机械接触式行程开关长期碰撞磨损、易受油污粉尘干扰失效的问题。从结构设计来看，主体采用M12标准螺纹柱身，搭配两个六角锁紧螺母，安装时可以根据实际检测距离需求，在安装支架的螺纹孔内前后旋动调整检测端面的伸出长度，调整到位后拧紧两侧锁紧螺母即可完成固定，不需要额外设计定制安装座，通用安装孔位能适配绝大多数现有设备的传感安装位，替换老旧部件时也能直接原位换装，不需要改动周边结构。

　　检测端采用黄色感应面封装，内部是电感式检测线圈，当有金属导体靠近感应面达到额定检测距离时，内部振荡电路的损耗变化会触发输出信号翻转，响应速度能达到毫秒级，完全满足高速产线的工件到位检测需求，不会因为信号延迟出现工位误动作。尾部的出线端做了阶梯轴过渡设计，能适配标准的航空插头或者线缆护套，布线时可以顺着设备走线槽固定，避免线缆弯折断裂。柱身中间的六角结构是为了安装时方便用扳手夹持拧动，不会因为拧动时受力不均损坏柱身的螺纹牙型，螺纹部分的公差按照普通粗牙螺纹的中等精度加工，和标准安装螺纹孔配合时不会出现卡滞、间隙过大晃动的问题。

　　从安装边界来看，这类传感器的周边不能紧贴大块金属安装，否则会干扰内部磁场分布，导致检测距离偏移甚至误触发，所以建模时特意预留了锁紧螺母的调整空间，安装时两个螺母之间可以留出足够的调整余量，感应端面和被测金属面的平行度偏差控制在5度以内就能保证检测精度，不需要额外做角度微调结构。在实际设备选型中，这类螺纹式接近传感器的检测距离通常在2-4mm区间，适合检测钢制、铁质等导磁金属工件，对于铜、铝等非导磁金属的检测距离会有衰减，设计选型时需要根据被测工件的材质调整安装间隙。整个部件的外形做了圆滑过渡，没有尖锐棱角，在设备内部安装时不会刮伤周边的线缆或者其他元件，柱身的黑色绝缘层既可以隔绝外部电磁干扰，也能起到一定的防油污、防切削液飞溅的作用，适合在机加工车间、装配产线等有少量油污、粉尘的工业环境下长期使用。建模过程中还原了螺纹的真实牙型细节、锁紧螺母的六角对边尺寸、感应面的封装厚度以及尾部的接线端结构，没有做过度简化，不管是用来做设备的三维布局装配，还是做安装干涉检查，都能直接调用，不需要再额外调整安装尺寸。

　　在做自动化设备的三维布局时，这类传感器的安装位置通常要预留出至少10mm的手部操作空间，方便后期维护时调整检测距离或者更换部件，不能把传感器紧贴在其他元件旁边，否则扳手没有操作空间，后期维护时需要拆除周边部件才能调整，会增加维护工作量。感应面的朝向要正对被测工件的运动方向，不能侧向安装，否则会因为检测面的感应范围偏差导致信号触发不及时。另外这类传感器的供电通常是直流24V，输出有NPN和PNP两种类型，建模时虽然不需要还原内部电路，但外形尺寸要和市售主流产品保持一致，这样在做BOM清单导出时能直接对应到实物型号，不会出现三维模型和实物尺寸不符导致的安装孔位错位问题。
