螺纹式工业接近传感器三维结构设计

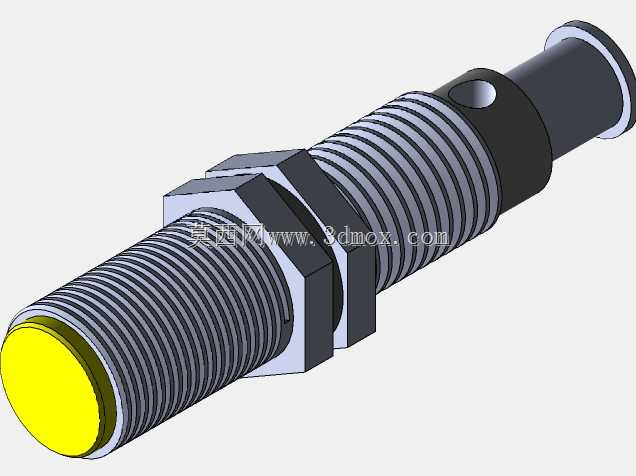

　　这款螺纹式接近传感器的三维结构设计，完全围绕工业现场的实际安装与检测需求展开，在自动化生产线、机床工位检测、物流输送线定位、工装夹具到位判断等场景中，这类传感器是实现设备无接触检测的核心元件，不需要与被测工件发生机械接触，就能完成金属物体的位置、存在、计数等检测动作，避免了机械碰撞带来的元件磨损与工件损伤，大幅提升检测环节的可靠性与使用寿命。从结构设计思路来看，整体采用M12标准螺纹柱式外形，是工业传感器领域应用最广泛的安装规格之一，柱体表面的全段外螺纹搭配两个六角锁紧螺母，能够实现安装深度的无级调节，适配不同厚度的设备安装面板，不管是在型材机架、设备护板还是工装立板上开孔安装，都能通过两个螺母的对锁实现牢固固定，

　　不会因为设备运行的振动出现检测位置偏移。感应端采用黄色防护端面设计，既能够在复杂的设备环境中快速识别传感器的检测面位置，也为内部感应线圈提供足够的防护强度，抵御现场的切削液飞溅、粉尘附着与轻微磕碰。传感器尾部采用侧出航插式接线结构，相比直出线的设计，侧出结构能够减小安装后的轴向占用空间，在狭窄的设备内部布局时不会因为线缆弯折半径问题干涉周边结构，航插连接的方式也方便后期传感器损坏时的快速更换，不需要重新布设整段线缆，减少设备维护的停机时间。从安装边界来看，柱体主体直径与螺纹规格匹配，六角螺母的对边尺寸符合标准紧固件的配套尺寸，设计时预留了足够的扳手操作空间，安装时不需要特制工具，使用普通开口扳手就能完成锁紧固定；

　　感应端的检测面与螺纹端面齐平，安装时只需要根据被测工件的检测距离调整伸出长度，就能保证稳定的检测触发，不会出现因为传感器伸出过长被工件刮蹭，或是伸出过短检测距离不足的问题。内部结构的布局上，感应线圈、信号处理电路板与接线端子沿轴向依次排布，充分利用柱体内部的空间，在保证检测性能的前提下尽可能压缩整体外形尺寸，尾部的黑色防护套既能够固定航插与柱体的连接位置，也能为接线部位提供应力释放，避免线缆拉扯导致的内部接线断裂。这类传感器在实际应用中，常被用于检测气缸活塞的伸出到位、输送线上工件的经过计数、机床夹具的工件夹紧确认、自动化设备移动轴的原点位置检测等场景，无接触的检测方式不会对被测工件的运动产生阻力，响应速度快，重复定位精度高，能够适应工业现场的油污、粉尘、振动等复杂工况，结构设计上充分考虑了现场安装、调试、维护全流程的操作便利性，所有尺寸都符合行业通用的安装规范，能够直接替换同规格的同类产品，不需要对设备安装位做额外修改。
