车用氧浓度探测传感组件结构设计

项目分类:传感器 发布时间:2026-05-21 ID:1149993
  • 车用氧浓度探测传感组件结构设计
  • 车用氧浓度探测传感组件结构设计

在汽车动力系统的闭环控制链路里,这类氧浓度探测组件是决定空燃比控制精度的核心感知部件,日常装车场景覆盖乘用车主副氧传感位、商用柴油车后处理SCR系统前端探测位,也可适配小型通用汽油机、燃气发电机组的排气组分监测环节,直接参与喷油量修正、三元催化器效率诊断、后处理尿素喷射量计算等核心控制逻辑,没有精准的氧浓度信号反馈,发动机的排放达标率、燃油经济性都会出现明显偏差。

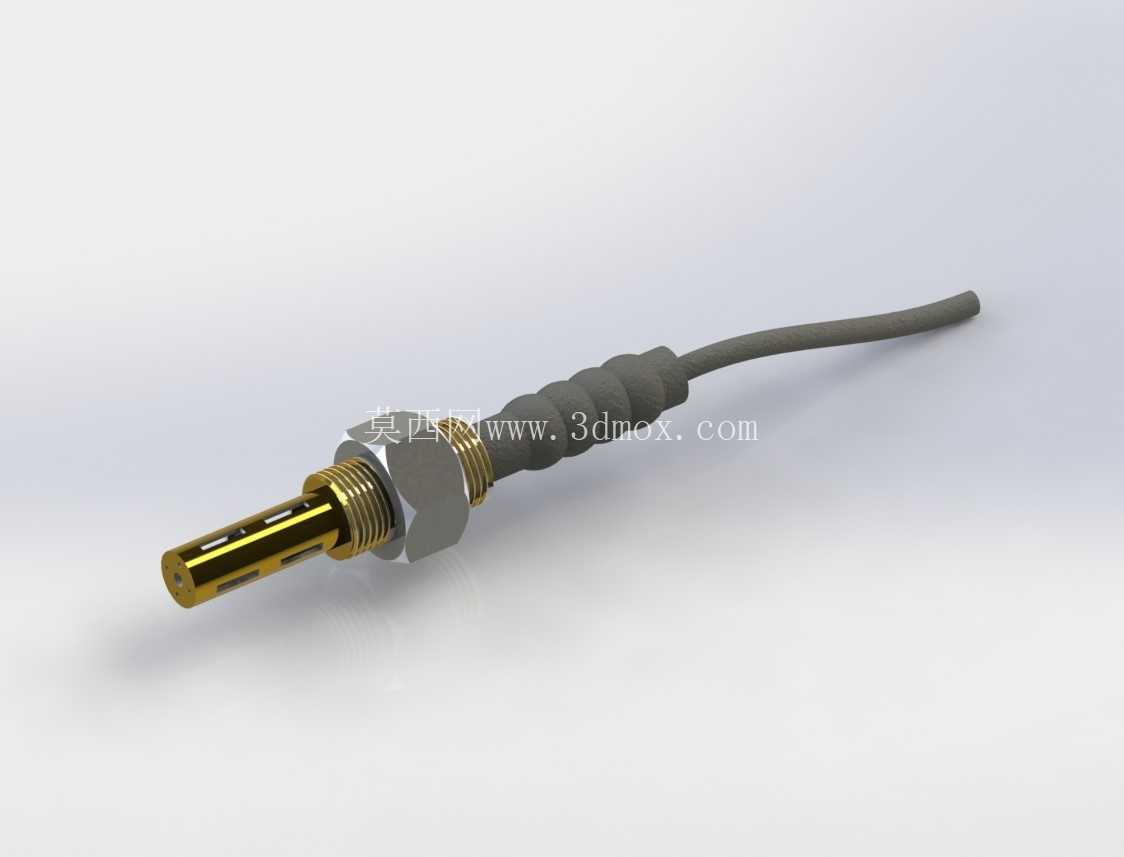

从结构设计逻辑来看,整个组件分为探测端头、金属安装基座、线束缓冲段、信号引出线四个核心部分,没有多余的冗余结构。探测端头采用开槽金属护套设计,护套上的多组通槽既可以让排气气流顺畅接触内部的传感芯体,又能阻挡排气中的积碳颗粒、冷凝水直接冲击脆弱的陶瓷传感元件,避免热冲击导致的芯体开裂;端头内部的传感芯体固定结构预留了足够的热膨胀间隙,在排气温度从常温快速攀升至数百摄氏度的工况下,不会因为金属与陶瓷的热膨胀系数差异出现挤压碎裂的问题。

中间的金属安装基座采用六角拧动结构加外螺纹的设计,螺纹规格适配主流车型排气歧管、三元催化器壳体上的标准安装孔位,六角结构的对边尺寸符合常规套筒扳手的操作空间要求,现场安装时不需要特制工装,普通机修工具即可完成拧紧操作;基座与探测端头、线束段的衔接位置做了径向密封结构,装配时配合铜质密封垫圈可以完全阻断排气泄漏通道,避免高温排气从安装缝隙溢出引发周边线束老化、舱内异味等问题。

线束段的波纹缓冲结构是容易被忽略的设计细节,这段带波纹的护套采用耐高低温的橡胶材质,一方面可以抵御发动机舱内的高低温交变、油污侵蚀,另一方面波纹结构可以提供多维度的弯折余量,车辆行驶过程中发动机的抖动、车身的振动传递到线束位置时,波纹段可以通过自身形变吸收振动能量,避免线束根部因为反复弯折出现线芯断裂、护套开裂的问题;信号引出线采用多股屏蔽线结构,屏蔽层直接连通安装基座的金属部分搭铁,可以有效隔绝发动机点火系统、车载用电设备产生的电磁干扰,保证输出的毫伏级传感信号不会被杂波干扰,避免ECU出现误判。

从安装边界尺寸来看,探测端头的插入深度经过精准核算,安装后端头正好处于排气气流的中心流道位置,不会因为插入过深触碰排气道内壁导致测量偏差,也不会因为插入过浅处于气流死区导致响应滞后;整个组件的径向最大尺寸就是六角基座的对边尺寸,安装时周边预留10mm以上的操作空间即可完成装配,不需要对周边的排气歧管隔热罩、管线做额外的避让改动。

建模过程中需要重点关注几个配合公差:安装螺纹的公差要符合国标普通螺纹的中等配合精度,保证不同厂家的对应安装座都能顺利适配;金属护套与基座的衔接位置要做同轴度约束,避免端头歪斜导致安装后与排气道壁产生干涉;波纹缓冲段的弯折半径要控制在合理范围,模拟实车布线时的弯折状态不会出现护套褶皱、线芯挤压的问题;端头的开槽尺寸要做等距约束,保证各个方向的进气量均匀,让传感芯体接触到的气流组分更具代表性。

这类传感组件的设计没有追求花哨的外观,所有结构细节都围绕耐恶劣工况、信号稳定、安装便捷三个核心目标展开,每一处结构的尺寸、形状都对应实际使用中的具体需求,比如端头的开槽数量不是随意设定,开槽过多会降低护套的结构强度,在高速气流冲击、积碳堵塞的情况下容易出现变形,开槽过少则会导致气流流通不畅,传感响应速度变慢;波纹段的波纹数量、节距也经过匹配,节距过小会导致线束过硬,布线时难以顺着舱内走线槽弯折,节距过大则会降低缓冲吸振的效果,长期振动后容易出现线束疲劳断裂。

在实际选型匹配过程中,只需要确认安装螺纹规格、线束长度、插接件型号三个参数即可完成适配,不需要对传感端头的结构做额外修改,因为端头的探测特性已经经过通用化标定,可以覆盖绝大多数排量的汽油、燃气动力设备的排气监测需求;建模时还原的所有结构细节,都可以直接用于后续的安装干涉检查、维修工装设计、教学演示等场景,不需要再做额外的结构简化或者细节补充。
