PressII托盘配套调色板转换工装设备

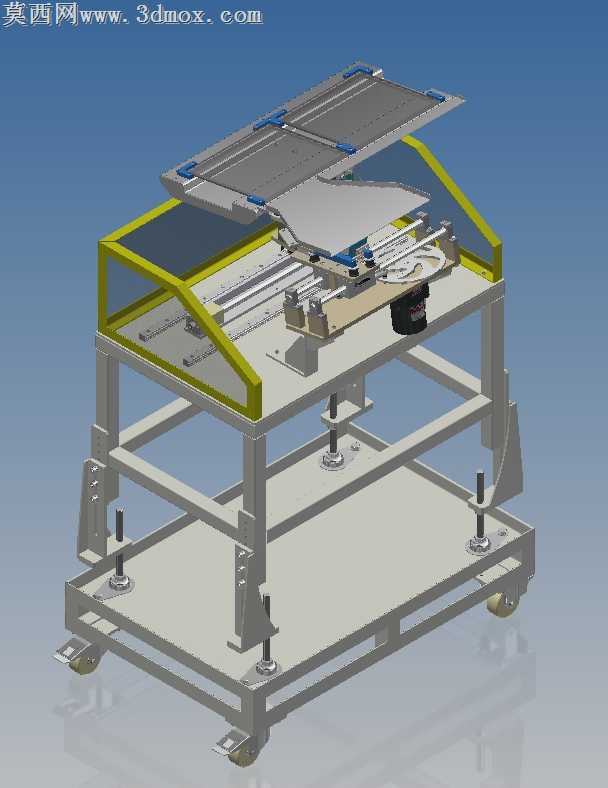

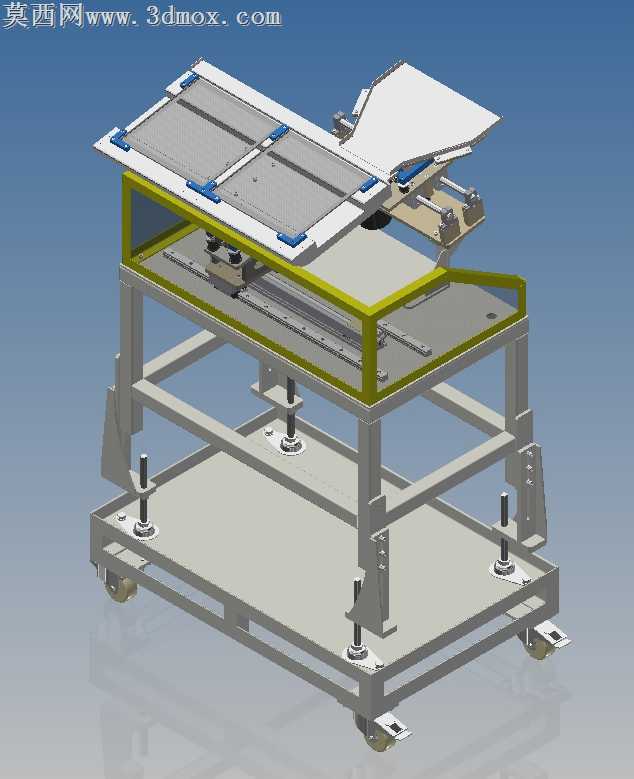

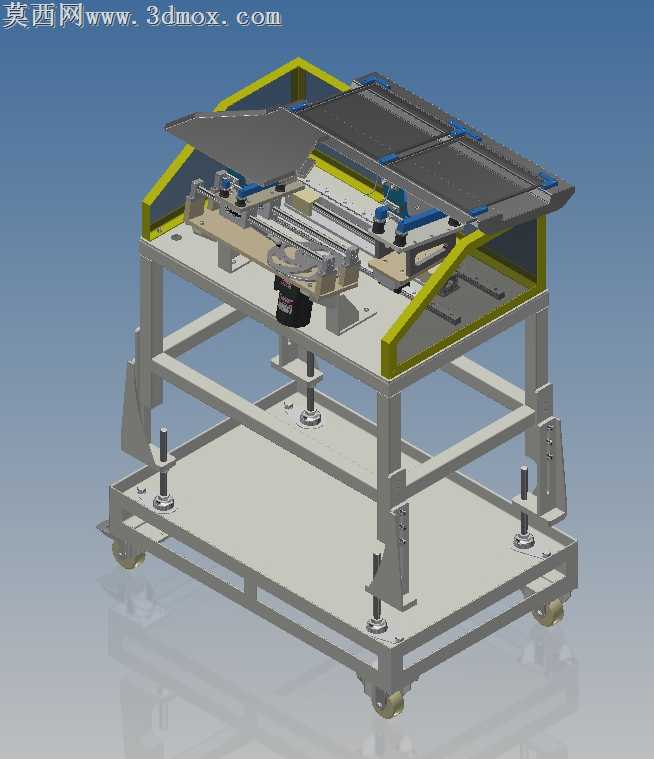

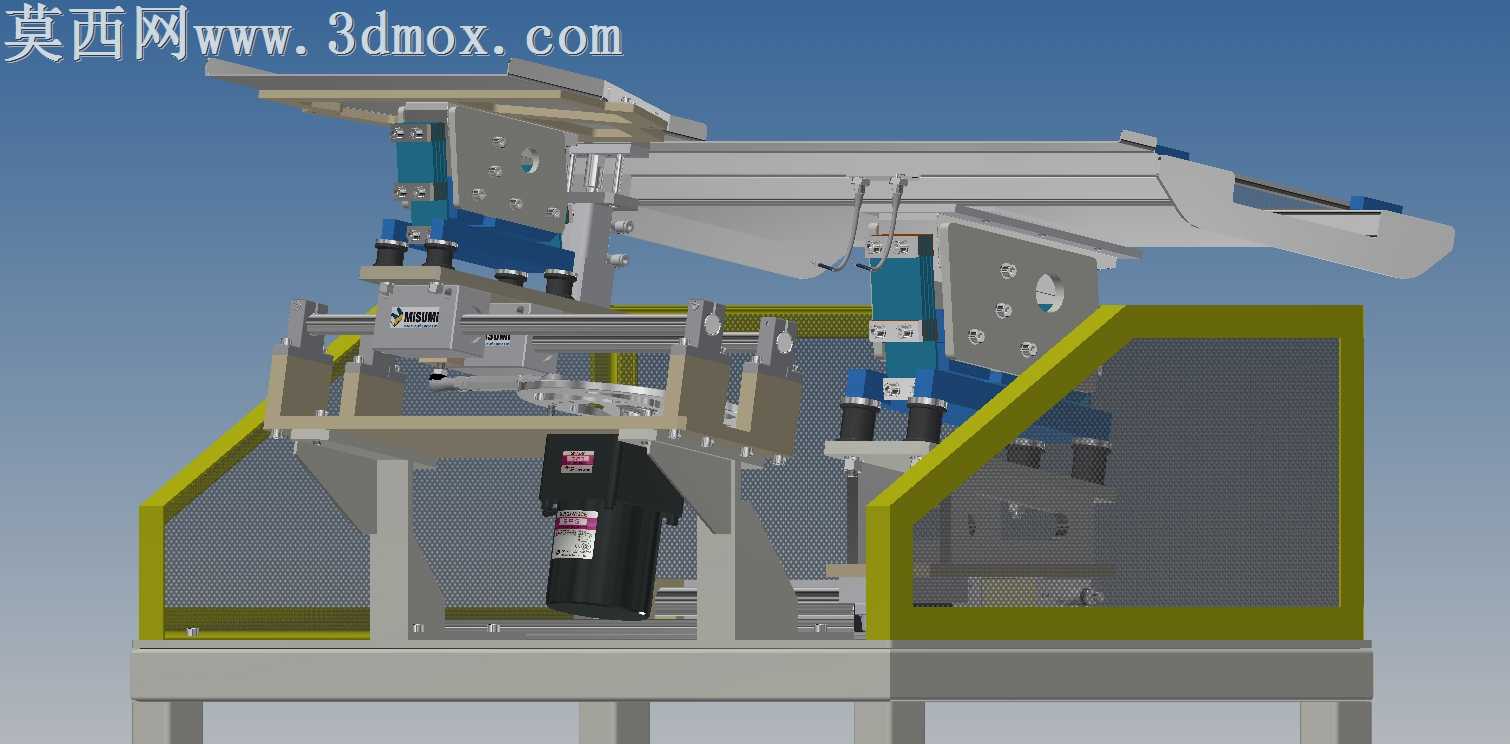

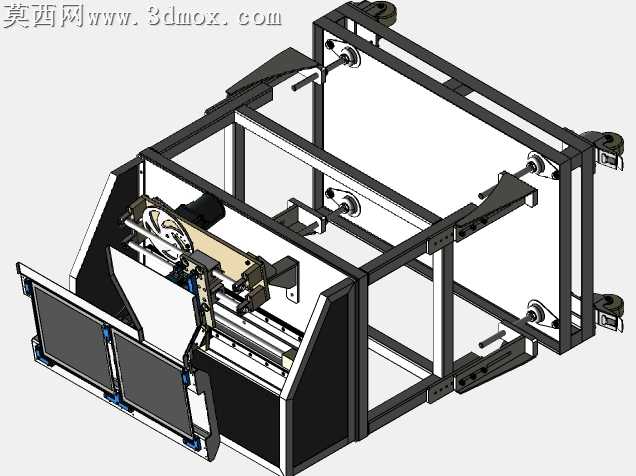

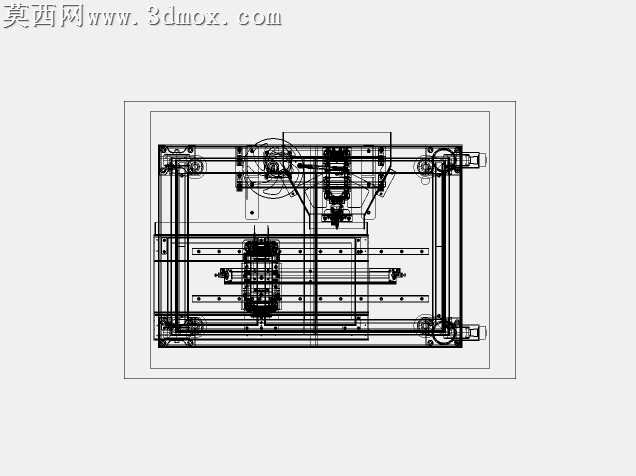

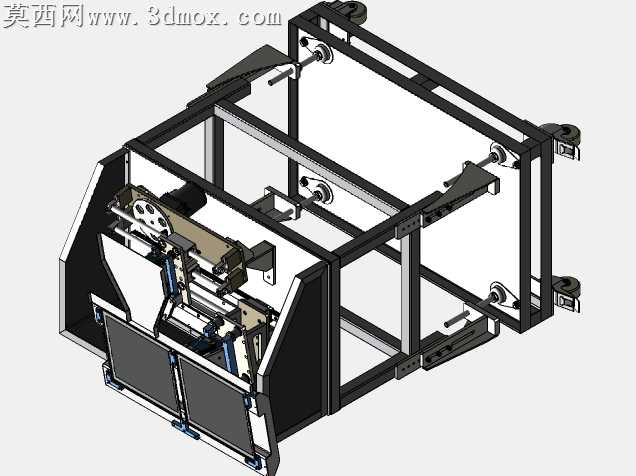

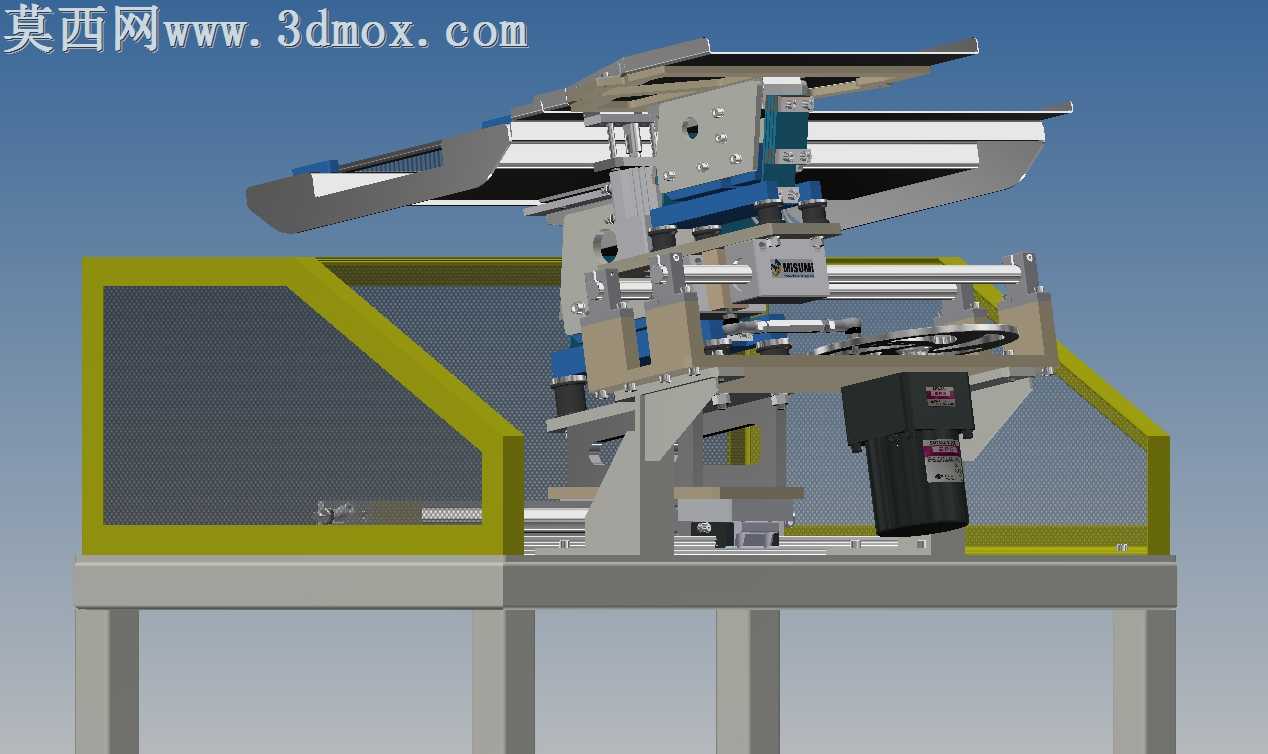

本作品为适配PressII托盘使用的调色板转换工装三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配关系做了严谨的约束校验，确保各运动部件无干涉、装配逻辑符合实际生产加工要求。模型渲染阶段采用哑光金属材质模拟机架主体，搭配防滑磨砂材质表现工作台面，蓝色工程塑料材质表现操作端的定位夹具，黑色橡胶材质表现脚轮与缓冲部件，整体渲染效果贴近真实工业设备的视觉质感，各部件材质区分清晰，便于快速识别不同功能模块。从结构设计来看，设备底部采用带脚轮与可调支撑脚的双层方管焊接机架，脚轮满足工位间的灵活转移动作，可调支撑脚可在设备就位后调平锁止，抵消地面不平整带来的晃动，下层置物平台可放置配套工具或备用配件，提升工位空间利用率；中层为核心转换执行层，搭载线性导轨传动组件、定位夹紧机构与驱动单元，可实现调色板在PressII托盘上的精准对位、位置转换与固定动作，导轨滑块配合限位结构保证运动行程精准可控，夹紧机构采用快换式设计可适配不同规格的调色板装夹需求；上层为托盘承载工位，设置有黄色安全防护边框与定位挡块，可对PressII托盘做精准限位，避免转换作业过程中托盘移位，防护边框同时可起到安全防护作用，防止作业过程中部件滑落造成安全隐患。整体设计思路围绕PressII托盘的调色板转换工位实际作业需求展开，兼顾设备移动灵活性与作业稳定性，将转换动作的执行机构集成在一体式机架上，无需额外搭建安装基础即可投入工位使用，结构布局紧凑合理，操作维护空间预留充足，各易损部件均采用快拆式安装结构，便于后期维护更换，可有效提升调色板与PressII托盘对接转换的作业效率，降低人工对位操作的误差率。
