哈雷戴维森摩托硬尾框架焊接工装夹具

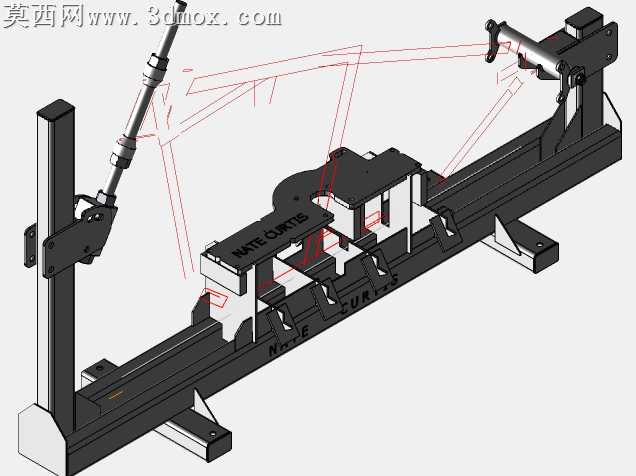

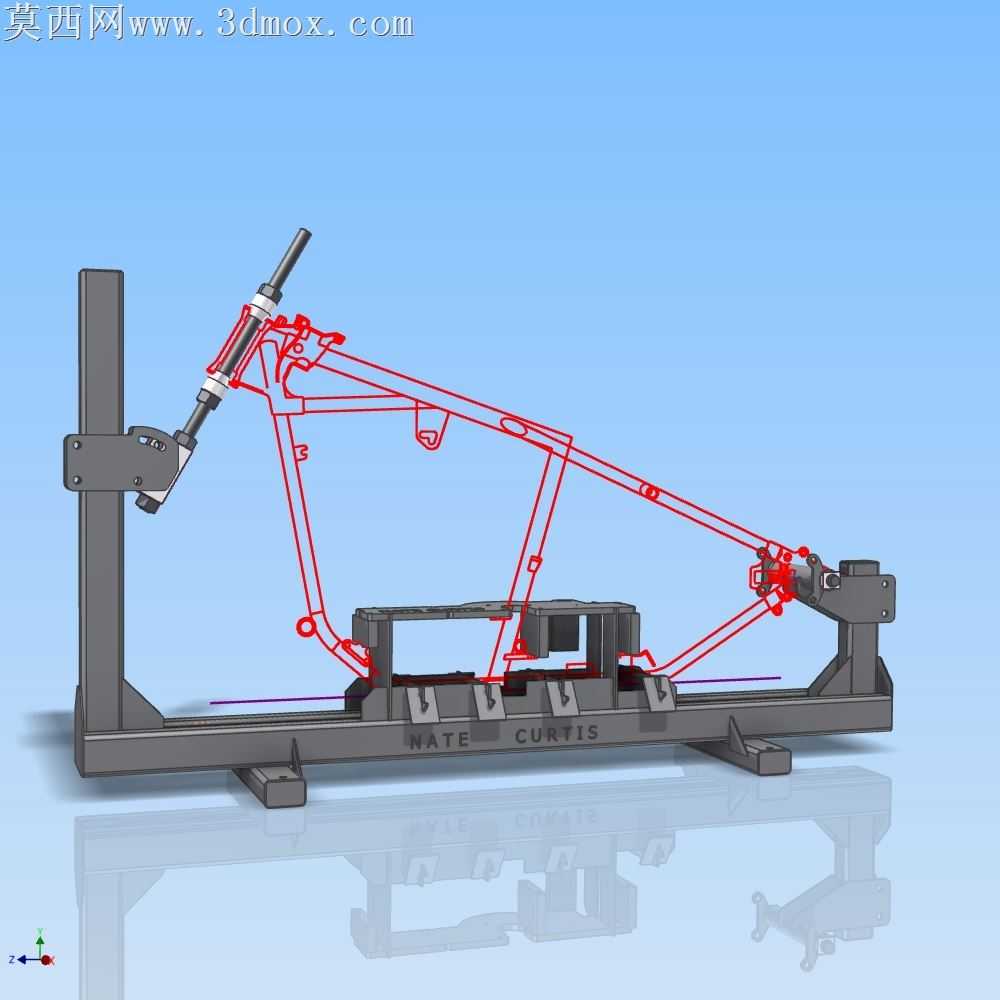

该三维模型为针对哈雷戴维森硬尾款摩托车车架设计的专用装夹工装，整体采用卧式长基座布局，建模过程中严格遵循机械加工工装的设计规范，对所有装夹定位面、压紧机构的配合公差做了参数化设定，保证各部件装配无干涉。模型渲染阶段采用哑光金属材质模拟工装主体的铸铁基座质感，对定位销、快速压头部分做了金属光泽处理，搭配半透明红色线框高亮显示待装夹的摩托车硬尾车架轮廓，清晰展示工装与工件的匹配关系。结构上，工装左侧设置可调节角度的车头立管定位座，通过带锁紧结构的旋转支座匹配不同前叉倾角的硬尾车架装夹需求，中部设置多组可微调的横向支撑块，对应车架下管、中轴安装位的定位基准，右侧设置尾部摇臂安装轴定位座，保证车架前后安装位的同轴度精度，基座表面预留多组T型槽，可根据不同尺寸的车架调整各定位组件的安装位置，适配同系列不同款型硬尾车架的装夹作业。设计思路围绕摩托车车架焊接、修整作业的定位需求展开，所有压紧点均避开车架的焊接作业区域，避免装夹结构干涉焊接操作，同时在基座底部设置多组可调支撑脚，可在不平整的车间地面调整工装水平度，保证装夹基准的稳定性。模型完整还原了工装的所有活动结构，包括压头的开合行程、定位座的调节范围，可直接用于工装加工的图纸输出，也可作为摩托车改装、车架制作环节的工艺参考，帮助作业人员快速完成硬尾车架的定位固定，提升车架焊接、修整的作业精度与效率，减少装夹找正的辅助时间。
