多规格六角传动批头结构设计方案

在手动紧固、电动工具装配的日常作业场景里，六角传动批头是连接动力输出端与紧固件的核心衔接部件，小到消费电子组装流水线的螺丝锁付，大到重型设备维保的螺栓拆装，都能见到这类零件的身影。这套批头结构在设计之初，就充分考虑了不同作业场景的适配需求，没有采用单一规格的通用化设计，而是做了多配置的差异化结构区分，覆盖插入式手动配套与动力型电动配套两大使用方向，能够匹配10英寸、7公制两大主流尺寸体系的接口要求，不管是日常家用的手动螺丝刀手柄，还是工业级充电起子、气动螺丝批的输出夹头，都能找到对应的适配规格，不用额外准备转换接头，减少作业过程中的配件更换频次。

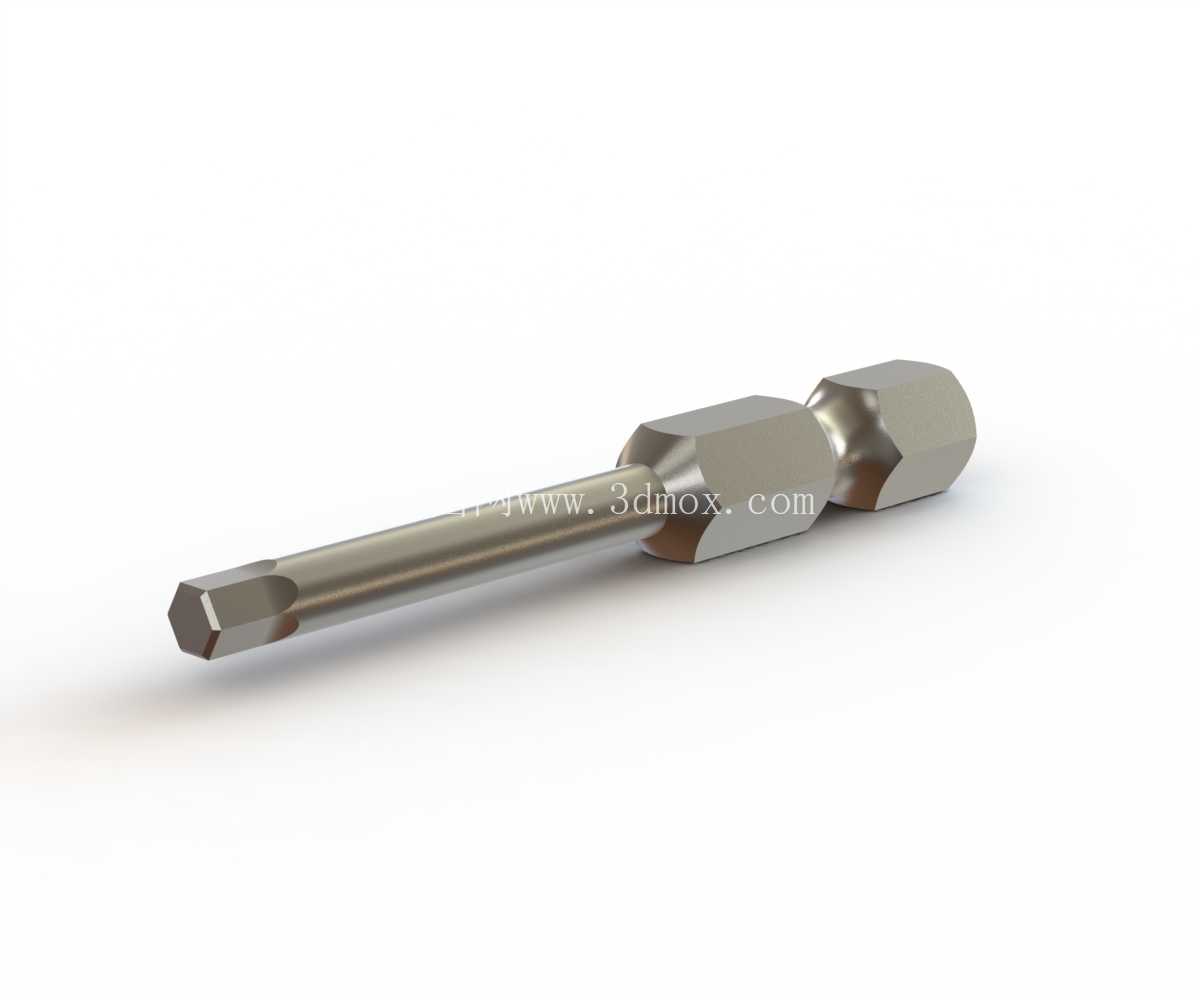

从结构设计逻辑来看，批头的工作端采用标准六角冲头造型，棱边做了微小的倒角处理，不是尖锐的直角结构，这样的设计一方面能在插入螺丝六角槽的时候自动导正，避免硬插造成的槽口崩边或者批头棱边磨损，另一方面在施加扭矩的时候，受力面能和螺丝槽内壁完全贴合，不会出现应力集中在棱边的情况，大幅降低长期使用后批头打滑、螺丝槽拧花的概率。中间的传动段做了等直径的光轴设计，表面粗糙度控制在合理区间，既保证在批头导向套里滑动顺畅，不会出现卡滞，又不会因为间隙过大出现径向晃动，保证锁付的时候的同轴度，避免拧螺丝的时候出现偏斜，尤其是在精密电子组装场景里，对孔位精度要求高，径向晃动量控制在0.1mm以内，才能保证螺丝准确对准螺纹孔，不会刮伤工件表面。

尾部的六角夹持段是和动力工具连接的核心部位，这里的尺寸公差严格按照通用五金配件的行业标准做了控制，对边尺寸的公差带控制在负公差区间，既能保证顺利插入标准的1/4英寸六角夹头，又不会因为间隙过大出现夹持打滑的情况，尾部端面做了中心定位凹点，当夹头顶紧的时候，凹点能和夹头内部的定位顶珠配合，保证批头和动力输出轴的同轴度，高速旋转的时候不会出现偏心抖动，降低操作人员的手持震动感，也能延长夹头的使用寿命。靠近尾部的位置做了一圈环形的定位卡槽，和带快换功能的起子夹头配合的时候，钢珠能卡入卡槽内，实现批头的快速锁定，作业过程中不会因为轴向受力出现批头脱出的情况，提升作业安全性。

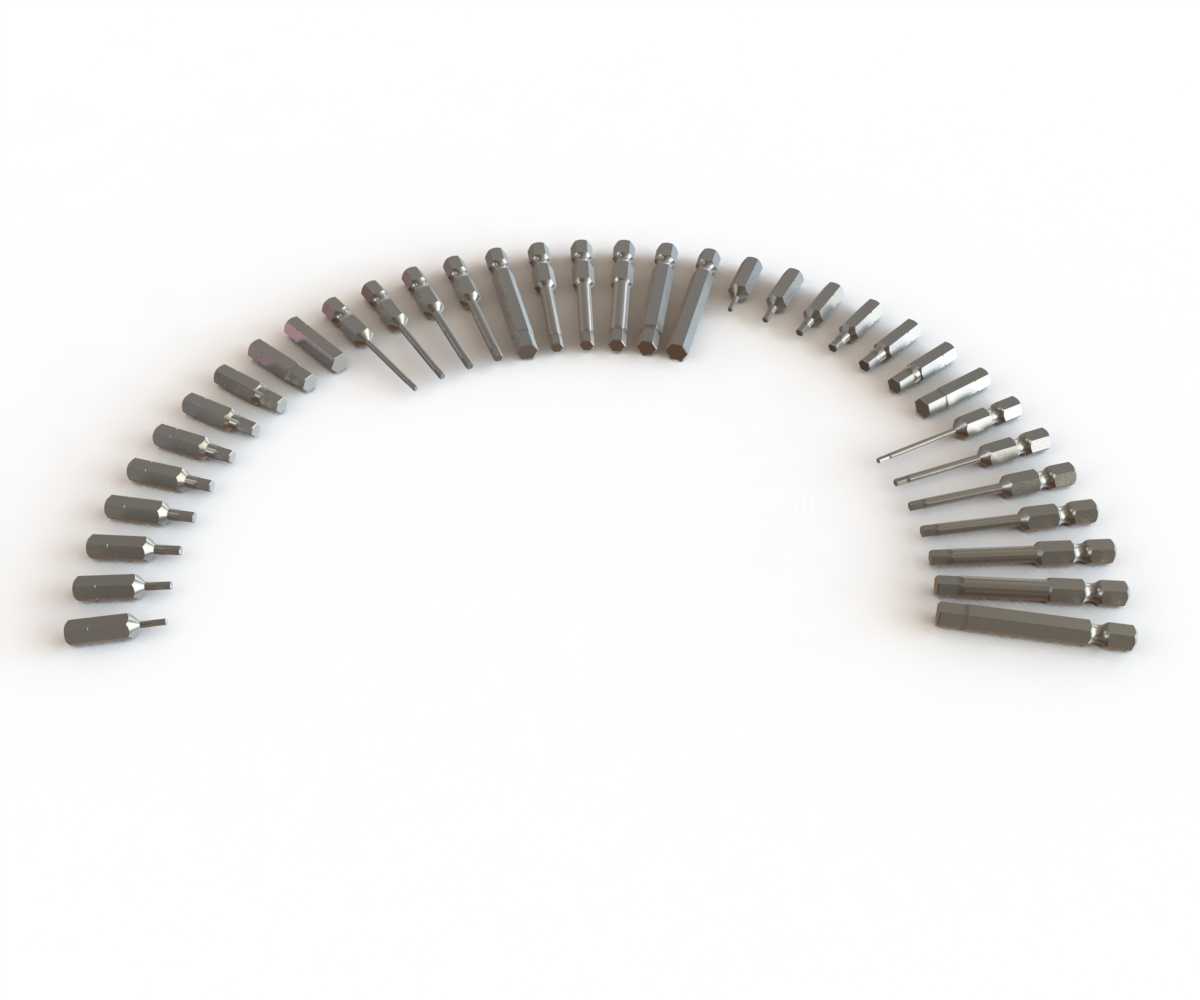

从安装边界的尺寸控制来看，不同配置的批头总长度做了梯度区分，短款的总长度控制在25mm左右，适合空间狭小的沉孔内螺丝锁付，不会因为批头过长和周边的结构件发生干涉；长款的总长度做到100mm以上，能够深入到深腔结构内部，够到位置较深的紧固件。工作端的六角尺寸覆盖了从1.5mm到8mm的常用规格，不管是微型的电子设备小螺丝，还是普通设备安装的中号螺栓，都能找到对应的批头型号。材质选择上整体采用合金工具钢的基材设计，表面做硬化处理，工作端的硬度能达到HRC60左右，既有足够的硬度抵抗磨损，又有适当的韧性，不会因为突然的大扭矩冲击出现批头断裂的情况。

在实际的设备选型配套中，这类批头既可以作为单独的手动工具配件，搭配不同的手柄组成成套螺丝刀，也可以作为电动起子、气动螺丝批的配套耗材，在自动化锁螺丝设备的供料系统里，这种标准六角柄的批头也能和自动送钉机的导管完美适配，批头在导管内上下往复运动的时候，不会出现卡钉、偏斜的情况，保证自动化锁付的良率。设计过程中还考虑了批头的受力分布，在工作端和传动段的衔接位置做了微小的圆弧过渡，避免应力集中在截面突变的位置，就算频繁承受冲击扭矩，也不会在衔接位置出现断裂，相比直角过渡的结构，抗扭强度能提升30%以上。针对不同的使用场景，插入型的批头表面做了哑光处理，减少手动操作的时候的反光，方便操作人员对准螺丝槽；动力型的批头表面做了防锈涂层，在车间多油污、多湿气的环境里长期存放也不会出现锈蚀，保证夹持部位的尺寸精度，不会因为锈蚀导致夹头无法夹紧。
