不锈钢沉孔式平开合页连接结构设计

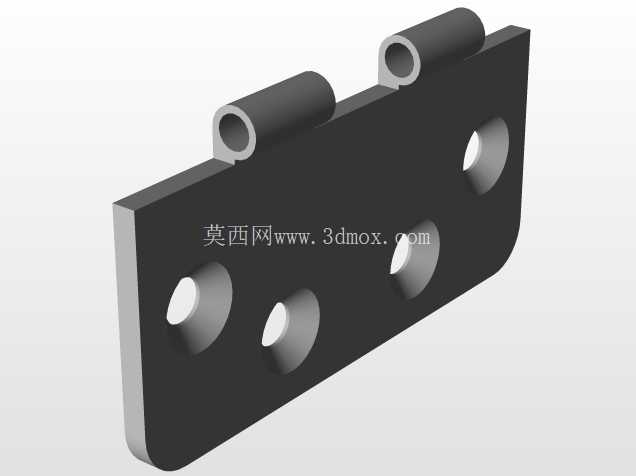

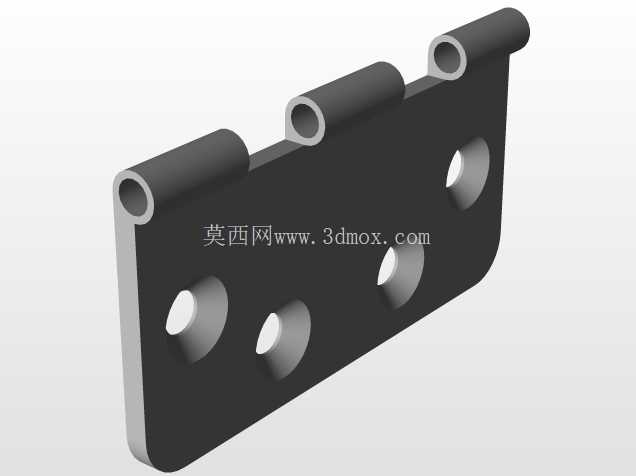

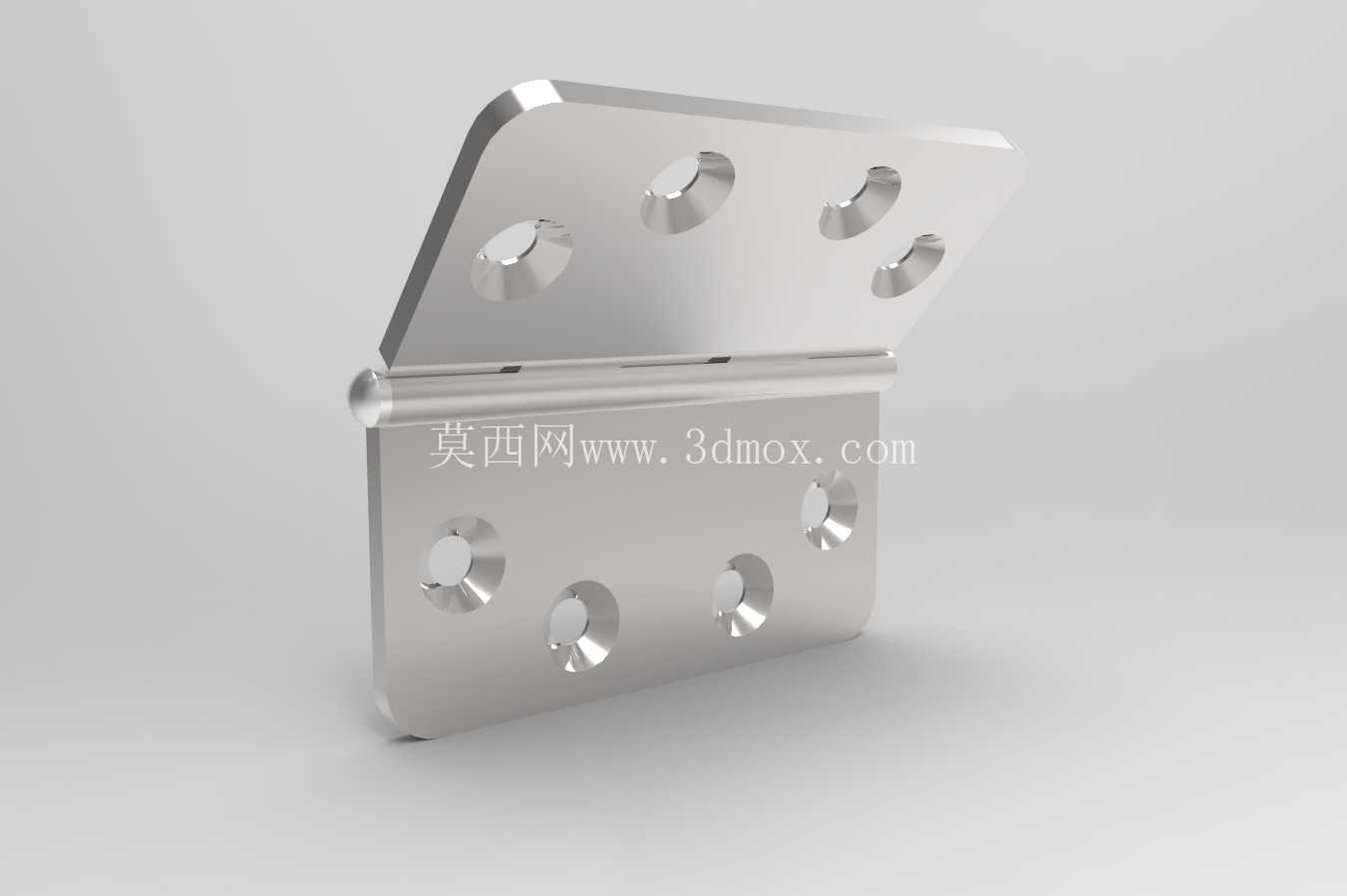

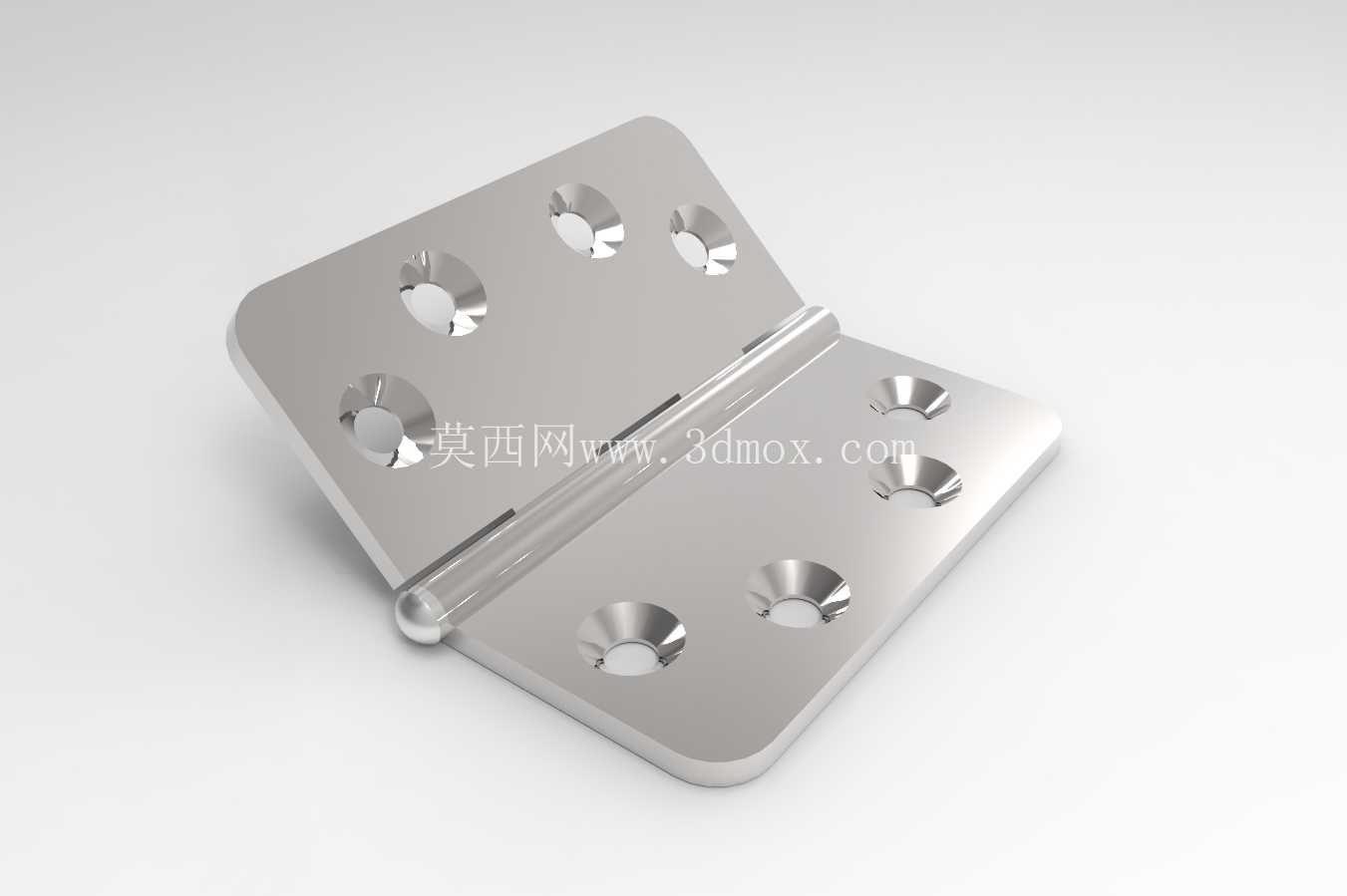

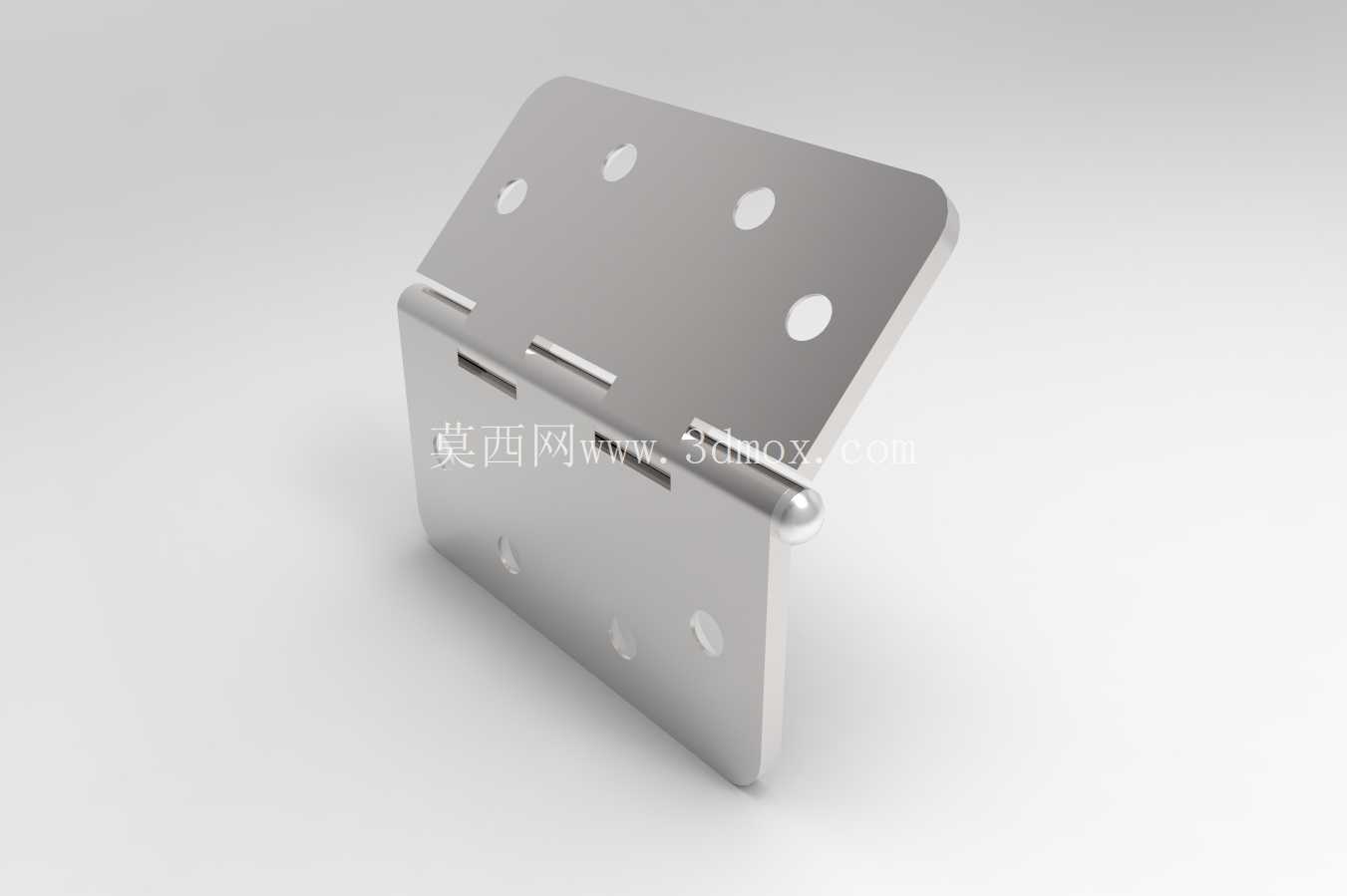

　　每片页片上设置四个沉头安装孔，孔位做了锪平处理，安装时沉头螺丝可以完全埋入页片平面，不会突出表面刮擦线缆或者操作人员衣物，四个孔位采用对称排布，横向与纵向孔距符合通用五金安装的孔位规范，既可以适配预制好安装孔的标准型材框架，也能在现场改制的薄板结构上直接划线打孔安装，不需要额外做非标孔位适配。中间的铰接轴采用一体化卷边成型结构，轴与页片的卷边配合间隙控制在0.05-0.1mm之间，既保证开合过程中没有明显的旷量，不会出现门板下垂错位的问题，也不会因为间隙过小导致开合卡滞，在-20℃到80℃的常规工业环境温度区间内，即使出现轻微的热胀冷缩也能保持顺畅的开合动作。日常做设备护罩、小型机柜、工业检修门的结构设计时，铰接连接件的选型和建模是绕不开的环节，这次完成的这款平开合页结构，就是针对薄板类安装场景做的适配设计。先从实际安装边界说起，这款合页采用对称双页片结构，单页片为矩形平板构型，页片厚度适配1.5-3mm的冷轧钢板、铝合金型材安装面，不会因为合页过厚导致安装后门板与框架出现错位缝隙，也不会因为页片过薄在频繁开合后出现塑性变形。

　　从功能特性来看，这款合页的开合角度可以达到180度完全展开，完全能够满足设备侧开门、外开检修门的全开需求，全开状态下两个页片处于同一平面，不会因为轴结构凸起导致门板无法完全贴靠侧边框架；合页闭合状态下两个页片贴合紧密，配合面没有明显缝隙，能够减少灰尘、切削液从铰接缝隙进入设备内部的概率，适配普通加工车间的设备防护需求。设计过程中特意做了圆角过渡处理，页片的四个边角、沉孔边缘、卷边轴的两端都做了R1-R2的圆角去锐，避免安装和使用过程中尖锐边角划伤人员，也减少应力集中点，在频繁开合的受力工况下，不会因为边角应力集中出现页片开裂的问题。

　　从应用场景来说，这款合页除了适配工业设备的检修门、防护护罩之外，也可以用于小型配电箱柜门、实验室设备舱门、户外机柜的侧门连接，甚至民用场景的小型木箱、金属柜体、展示柜门都能适配。建模过程中特意把铰接部分的配合关系做了完全还原，卷边的包轴结构、沉孔的锥度深度、页片的折弯过渡都按照实际冲压成型的工艺参数做了建模，没有出现工艺无法实现的尖角或者负角结构，不管是做结构装配的干涉检查，还是后续导出工程图做加工，都可以直接复用模型参数，不需要再做工艺性修正。

　　安装的时候需要注意，两个页片分别固定在框架和门板上时，要保证铰接轴的同轴度，固定螺丝要采用与沉孔匹配的沉头螺钉，锁紧后螺丝端面不能高出页片平面，否则会影响开合的顺畅度；如果是用于有振动工况的设备上，可以在螺丝上增加防松垫圈，避免长期振动导致螺丝松动、合页移位。和市面上常见的同规格合页相比，这款结构的页片受力分布更均匀，四个安装孔把开合过程中的受力均匀分散到整个安装面，不会出现单个孔位受力过大导致板材撕裂的问题，卷边轴的长度覆盖了整个合页的铰接宽度，相比短轴结构的合页，抗侧向力的能力更强，即使门板受到侧向的碰撞冲击，也不容易出现轴变形、合页脱落的问题。
