DexcomG4血糖监测接收终端结构建模

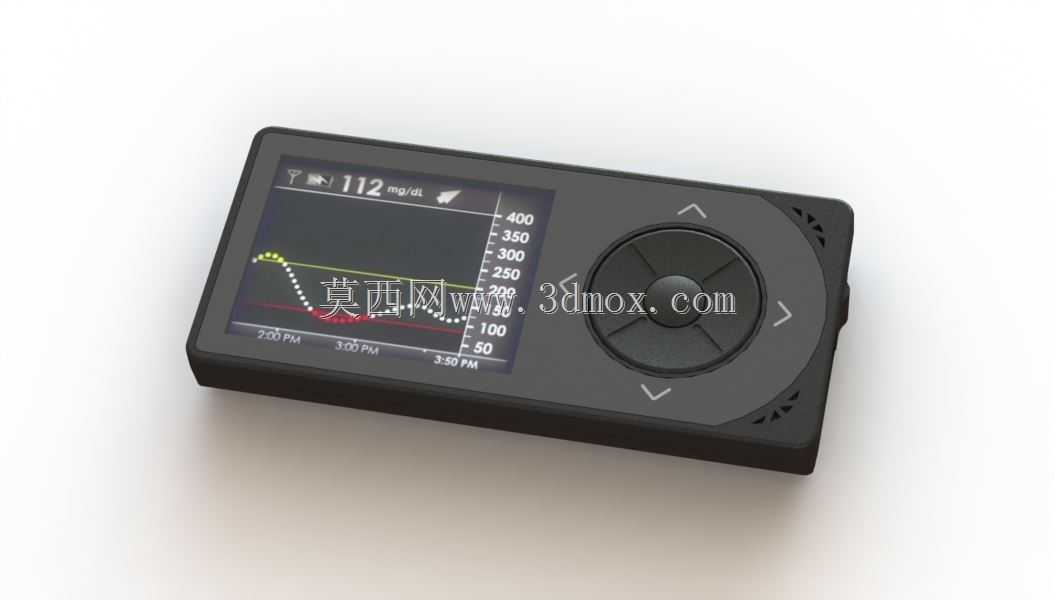

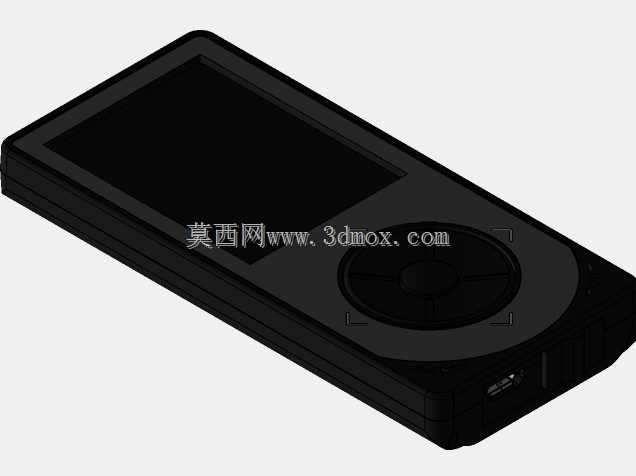

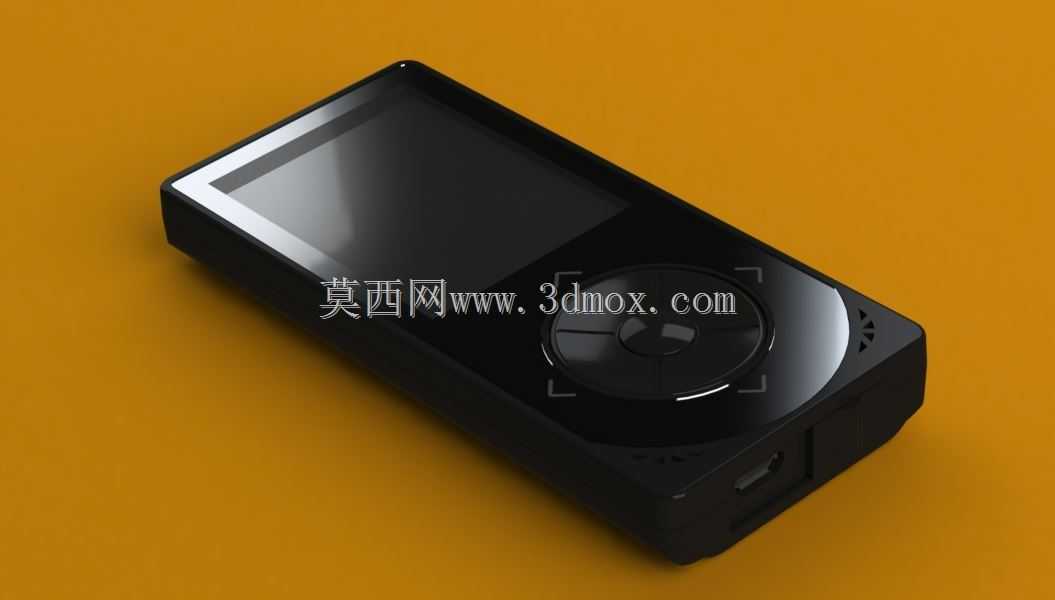

　　在连续血糖监测类医疗电子设备的结构开发环节，接收终端的三维建模是衔接硬件适配、人机交互设计与外壳开模的核心步骤，本次建模的Dexcom G4接收终端，是面向动态血糖监测场景的手持数据接收显示设备，日常使用中需要匹配皮下植入的传感发射端，实时接收、解析并展示用户的血糖浓度变化数据，为糖尿病患者的日常血糖管控提供连续的数值参考与趋势预警。从实际使用场景出发，该设备需要满足单手握持操作的尺寸要求，整体采用圆角矩形的一体化壳体设计，边缘做了大弧度过渡处理，避免日常携带时剐蹭衣物或划伤皮肤，壳体正面分为显示区域与操作区域两个独立模块，显示区域嵌入一块矩形液晶显示屏，屏幕周边做了下沉式的限位台阶，用于装配时固定屏幕位置，

　　同时预留双面胶粘贴的安装余量，保证屏幕与壳体之间的装配间隙均匀，不会出现翘边或漏光问题。操作区域设置了五向导航按键，按键采用圆形转盘式布局，中心为确认按键，上下左右四个方向分别对应菜单切换、数值调整、页面返回等操作逻辑，按键与壳体之间预留了均匀的活动间隙，建模时严格按照实际按键的行程空间做了内部避空，避免按键按压时与壳体内壁产生卡滞，按键下方的壳体内部预留了按键弹片与PCB板的安装空间，弹片的触发高度与按键的按压行程做了匹配设计，保证每一次按压都能有清晰的触发反馈。壳体侧面做了细微的防滑纹理处理，对应内部扬声器的出声位置开设了阵列式的出声孔，开孔的大小与间距做了统一排布，既保证声音传出的清晰度，也能避免日常使用中灰尘、

　　汗液直接进入设备内部。建模过程中完全参照实物的测量尺寸进行1:1还原，壳体的壁厚按照医疗手持设备的常规设计标准设置，既保证外壳的结构强度，跌落时不会出现壳体开裂，也能控制整体设备重量，降低长时间单手握持的疲劳感。内部结构方面，预留了电池仓的安装空间，电池仓的尺寸匹配常规手持医疗设备使用的锂电池规格，周边设置了限位筋位，避免电池在设备晃动时出现移位，同时预留了电池接线的走线空间，避免导线被壳体或PCB板挤压破损。PCB板的安装位置对应屏幕与按键的排布，设置了对应的螺丝柱定位结构，螺丝柱的高度与加强筋做了一体化设计，保证PCB板装配后不会出现翘曲，各个接口的位置对应壳体侧面的开孔预留了对位空间，避免接口装配后出现偏位。

　　设备的上下端部分别预留了数据接口与挂绳孔的安装位置，数据接口处做了下沉式的防护设计，日常使用时可以搭配防尘塞减少灰尘进入，挂绳孔的位置做了局部加厚处理，保证挂绳拉扯时不会出现壳体断裂的问题。从结构设计的角度来看，该类手持医疗监测设备的建模核心在于平衡内部元器件的安装空间与外部的握持手感，所有的圆角、曲面过渡都需要兼顾模具开模的工艺要求，避免出现倒扣或拔模角度不足的问题，壳体的合模线位置设置在侧面的边角处，减少合模线对外观质感的影响，同时降低后续表面处理的打磨工作量。对于需要做配套外壳开发、配件设计或者设备二次改装的结构工程师来说，精准的三维模型可以直接用于干涉检查、安装适配模拟，不需要再反复对实物进行逆向测绘，能够大幅缩短配套产品的开发周期，也能在设计阶段提前发现不同配件装配时的空间冲突问题，减少后续打样修改的次数。
