按压式喷雾罐体及配套外盖结构设计

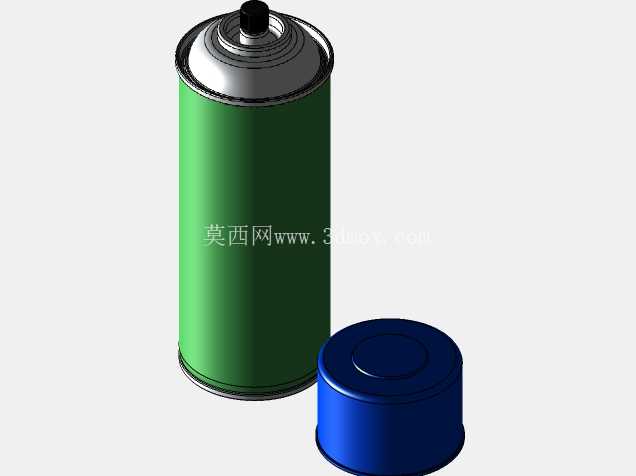

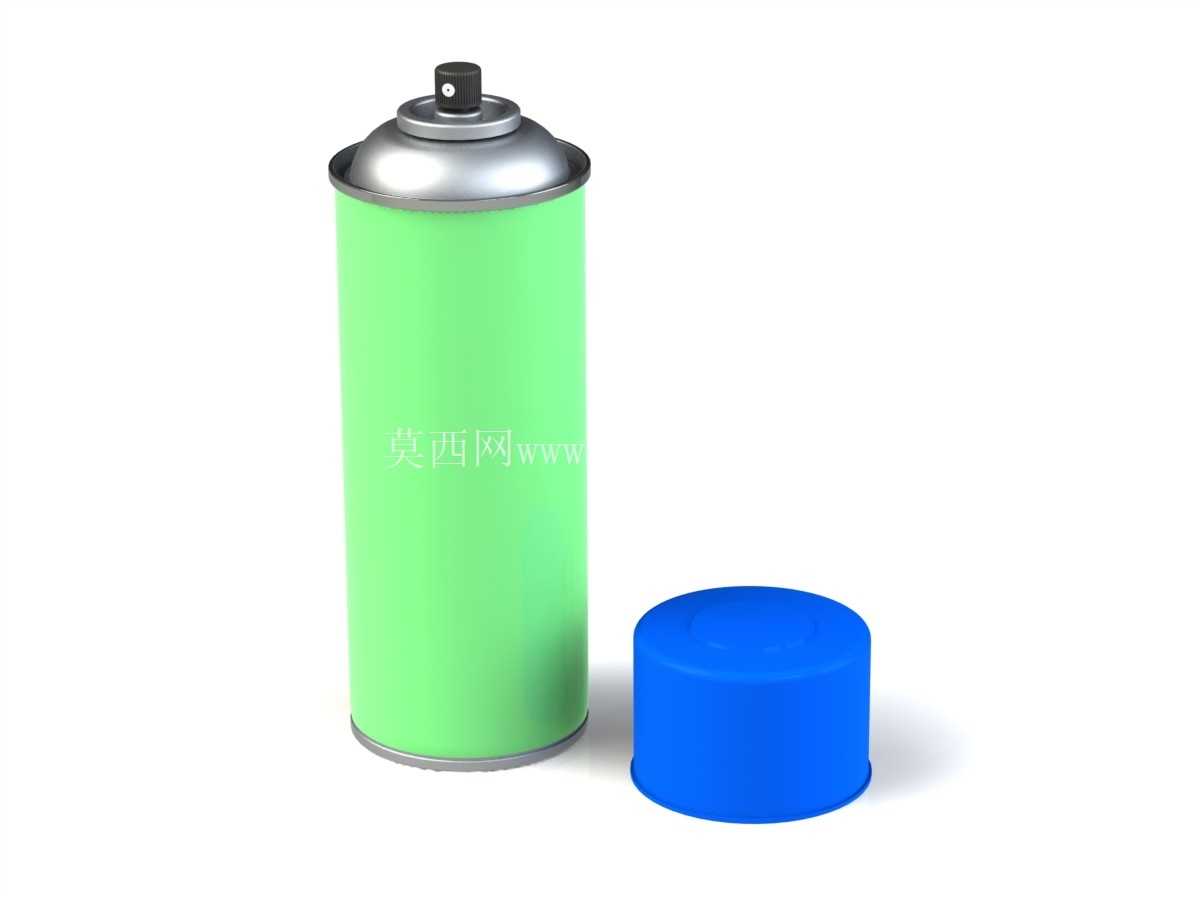

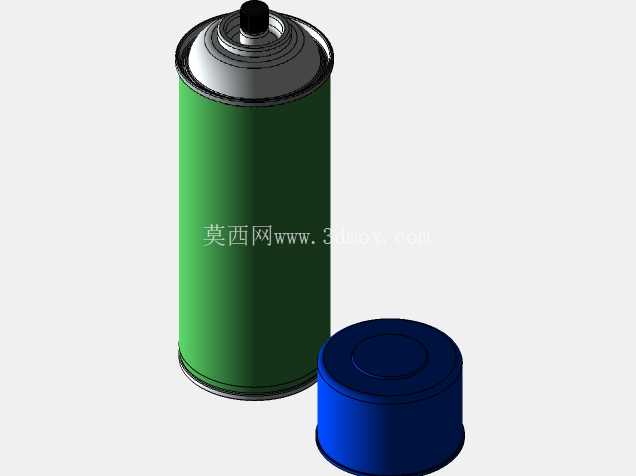

这套三维结构完整还原了日常气雾类产品的核心承载部件，包含金属承压罐体、顶部按压喷头组件以及独立的蓝色塑料防护外盖，所有配合面的尺寸公差均按照量产包装件的装配要求做了预留，可直接用于包装结构验证、手板打样环节的参考。从实际应用场景来看，这类结构广泛适配日化护理、家用清洁、工业喷涂、车用养护等多个领域的气雾类产品承载需求，不管是灌装定型喷雾、厨房油污清洁剂、自喷漆还是防锈润滑剂，核心的罐体承压、喷头启闭、外盖防护逻辑都和这套结构完全匹配，设计时充分考虑了不同灌装内容物的通用适配性，罐体直筒段的壁厚预留了0.2mm的调整区间，可根据内容物的承压要求灵活调整板材厚度，不需要重新修改整体外形轮廓。

从功能特性上拆解，金属罐体采用直筒加上下双圆弧收边的结构，底部的内凹圆弧结构是为了适配灌装生产线的工位定位，同时增强罐体直立放置时的结构稳定性，避免灌装后因内容物压力变化出现底部鼓凸导致放置不稳的问题；顶部的卷边结构和喷头基座做了过盈配合设计，配合处预留了密封胶圈的安装槽位，可保证罐内加压状态下长期存放不会出现渗漏问题。顶部的按压喷头采用常规的按压式启闭结构，喷头的出液通道做了阶梯式变径设计，靠近阀体内腔的通道直径更大，靠近喷口的位置收窄，可保证内容物在压力作用下喷出时形成均匀的雾化效果，喷头侧面的按压接触面做了微弧处理，贴合手指按压的弧度，长期按压操作也不会出现硌手的问题。配套的蓝色塑料外盖采用直筒式卡扣结构，内壁靠近开口的位置做了一圈凸起的卡扣筋，和罐体顶部卷边的下沿形成卡合配合，不需要额外的连接结构就可以牢固扣合在罐体上，外盖的内部深度刚好完全覆盖整个喷头组件，可避免运输、存放过程中误触喷头导致内容物泄漏，外盖的顶部做了微凸的圆弧面，既可以增强外盖的结构强度，避免堆叠受压时出现变形，也能提升整体外观的流畅度。

设计过程中优先考虑了量产加工的工艺可行性，金属罐体部分采用常规的马口铁三片罐冲压工艺即可加工，所有的弯折圆角都预留了冲压工艺要求的最小R角，不会出现冲压开裂的问题；塑料外盖采用注塑工艺加工，整体拔模斜度设置为1.5度，内壁没有倒扣结构，不需要复杂的抽芯模具就可以完成注塑生产，能有效降低量产时的模具成本。外形尺寸方面，罐体总高度控制在常规手持产品的舒适区间，直径适配成年人单手握持的尺寸范围，外盖扣合后整体外径和罐体直筒段保持一致，不会出现突出的棱边，装箱运输时可以紧密排列，提升包装箱的空间利用率。安装边界上，喷头组件和罐体顶部卷边的配合公差控制在0.1mm以内，既可以保证装配时的顺畅度，不会出现压装不到位的问题，也能保证配合处的密封性能；外盖和罐体的卡扣配合量设置为0.3mm，既可以保证扣合后的牢固度，正常搬运、晃动不会脱落，也能让用户在使用时可以轻松掀开外盖，不需要过大的开启力。

在结构验证环节，这套模型的所有配合间隙都按照实际装配要求做了干涉检查，罐体和外盖之间预留了0.2mm的间隙，避免加工误差导致外盖扣合时出现卡滞；喷头的按压行程设置为4mm，按压到行程终点时阀体内腔完全打开，松开后在内部弹簧作用下可以自动复位封闭出液通道，复位后的喷头顶面和罐体顶部卷边的高度差控制在5mm，保证外盖扣合后不会压到喷头导致误喷。另外，罐体直筒段的外表面预留了足够的标签粘贴区域，没有凸起或凹陷的结构，可适配不同规格的产品标签粘贴，不会出现标签起皱、贴合不牢的问题。整体结构没有多余的复杂特征，所有的壁厚都保持均匀，金属罐体的壁厚从直筒段到上下收边位置做了平滑过渡，避免冲压加工时出现材料堆积导致的壁厚不均问题；塑料外盖的壁厚统一设置为1.2mm，注塑时不会出现缩痕、缺胶等工艺缺陷，能有效提升量产时的良品率。
