八位拼接式电动接线端子结构设计

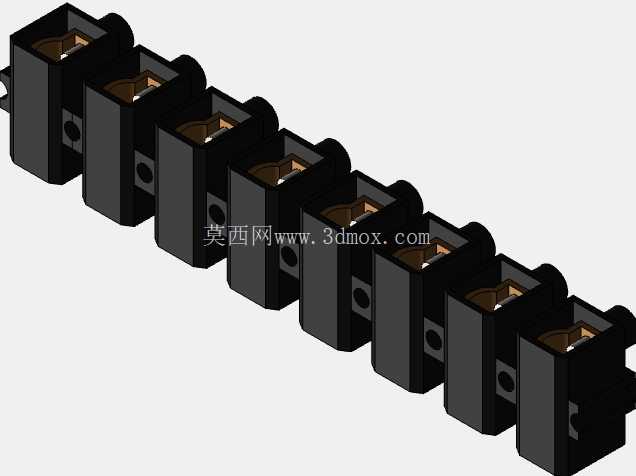

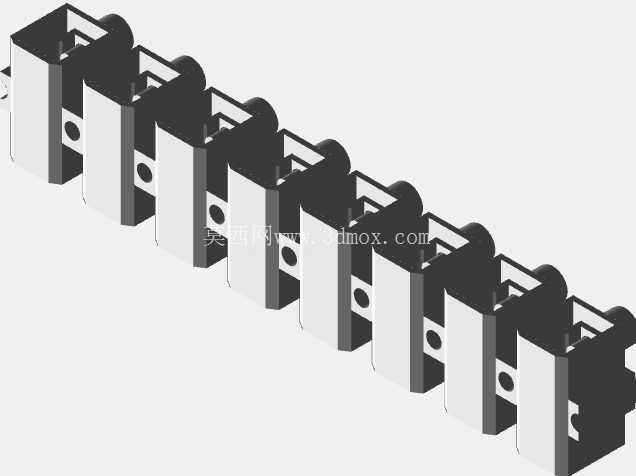

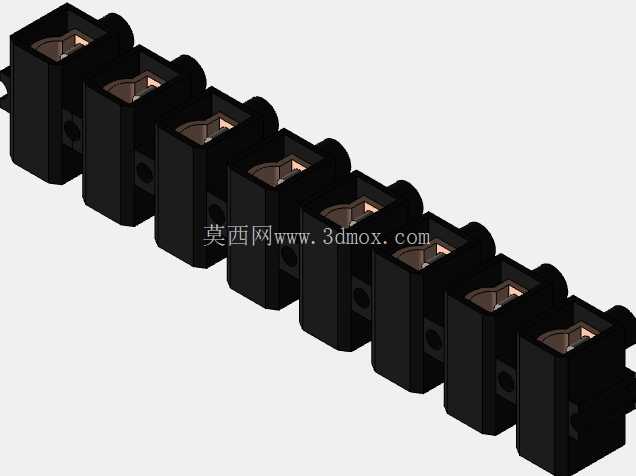

　　这款八位拼接式电动接头，是低压电气布线场景中常用的分线连接部件，日常在配电箱内部接线、小型设备电控回路布线、工业控制柜二次回路分线场景里都能见到它的身影，核心作用是实现多组导线的可靠压接与电路分路导通，替代传统的导线铰接加绝缘胶布包裹的施工方式，大幅提升布线的规整度与后期检修的便利性。从结构设计来看，整体采用模块化拼接思路，单组端子单元为独立的压接腔体，八个单元沿长度方向依次拼接为整体，每个单元顶部预留两个螺丝锁付孔，对应单路进线与出线的压接点位，锁付螺丝采用标准M3规格，适配线径0.5-2.5平方毫米的多股铜芯导线，压接时导线插入腔体后拧紧顶部螺丝，即可通过螺丝底部的压片将导线线芯牢牢压紧，避免导线受拉扯时出现松脱、接触不良的问题。

　　每个单元的侧面设置有拼接卡扣与定位槽，相邻单元通过卡扣与槽位的过盈配合实现拼接固定，实际使用时可以根据回路数量需求灵活增减端子单元数量，不必受固定位数的限制，适配不同布线规模的场景。整体外形为长条形排状结构，单组端子单元的宽度为8mm，高度为12mm，深度为15mm，八位拼接完成后整体长度为64mm，安装时可以通过两端的固定孔使用M4螺丝固定在电控箱的安装导轨或者绝缘安装板上，安装边界预留足够的操作空间，顶部锁付螺丝距离相邻单元的间隙为2mm，使用普通十字螺丝刀即可完成锁付操作，不会出现螺丝刀与相邻端子干涉的问题。

　　端子主体采用阻燃PA66材质注塑成型，具备良好的绝缘性能与耐温性能，长期工作温度范围覆盖-20℃到120℃，可以满足常规工业电控场景的使用要求，内部导电压片采用H62黄铜材质冲压成型，表面做镀镍处理，既保证导电性能优异，又能避免长期使用出现氧化锈蚀导致接触电阻增大的问题。在设计过程中，重点考量了接线的可靠性与操作便利性，压接腔体的进线口做了倒角导向设计，导线插入时不会被腔体边缘的毛刺刮伤线芯，每个单元之间设置有绝缘隔断筋，避免相邻回路之间出现爬电、短路的风险，隔断筋的高度与端子主体高度齐平，爬电距离满足低压电气设备的安全规范要求。底部设计有与标准DIN导轨适配的卡扣结构，除了螺丝固定之外，也可以直接卡装在35mm标准电气安装导轨上，安装拆卸都十分便捷，适合批量布线施工时快速装配。实际使用过程中，这类排式接线端子可以承载的额定电流为10A，额定电压为400V，完全满足民用电气、小型工业设备控制回路的载流要求，相比传统的焊接接线方式，采用这类端子连接的回路后期维护时可以单独拆卸某一回路的导线，不必破坏其他线路的连接，大幅降低检修的工作量。

　　在三维建模过程中，需要重点关注每个拼接单元的卡扣配合公差，卡扣的过盈量控制在0.1-0.15mm之间，既保证拼接后不会松脱，又能在需要拆分单元时可以顺利拆卸，顶部的螺丝孔需要预留足够的沉头深度，保证螺丝锁付后头部不会高出端子表面，避免后续安装绝缘盖板时出现干涉。压接腔体内部的压片行程需要匹配导线的线径范围，当螺丝完全拧松时压片与腔体底部的间隙为3mm，足够容纳2.5平方毫米的带绝缘皮导线插入，螺丝完全拧紧时压片与腔体底部的间隙为0.5mm，可以牢牢压紧0.5平方毫米的细线，不会出现压不紧的情况。进线口的倒角角度设置为45度，倒角深度1mm，既可以起到导线导向作用，又不会因为倒角过大降低腔体的结构强度。相邻端子之间的隔断筋厚度为1mm，既保证足够的绝缘强度，又不会占用过多的宽度尺寸，控制整体的安装空间。这类端子在实际生产时采用注塑模具批量成型，建模时需要充分考虑注塑工艺的拔模角度，所有外壁的拔模角度设置为1度，内壁的拔模角度设置为1.5度，避免注塑脱模时出现粘模、拉伤的问题，壁厚控制均匀，整体壁厚为1.5mm，避免注塑过程中出现缩痕、气泡等成型缺陷，保证零件的成型质量与结构强度。
