塑料箱包旁开插扣三维结构模型

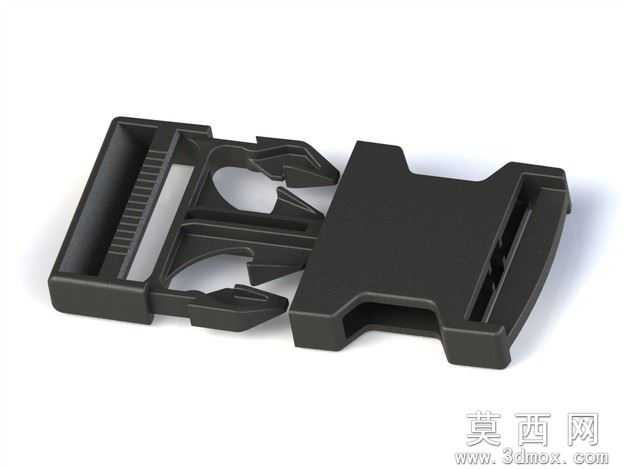

本模型为箱包常用塑料旁开式插扣，建模全程在SolidWorks2012环境下完成，建模流程遵循从整体轮廓到局部细节的递进逻辑：首先绘制插扣公扣、母扣的主体截面草图，通过拉伸命令生成基础实体，随后针对公扣的弹性卡爪、导向斜面，母扣的卡槽、穿带槽等功能结构，依次使用切除拉伸、筋特征、圆角命令完成细节构建，所有特征均保留完整参数化建模历史，方便后续根据不同箱包的带宽需求调整尺寸。参数设计层面，模型严格参照行业通用箱包扣尺寸规范设定，穿带槽宽度适配常规20-25mm宽度织带，公扣卡爪的弹性变形量预留0.8-1.2mm的插拔行程，所有配合面均设置0.1mm的装配间隙，既保证插拔顺畅无卡滞，又避免配合过松导致意外脱开，插扣整体壁厚均匀控制在2.5mm，符合注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷。渲染材质部分，模型采用哑光黑色工程塑料材质，添加细微的磨砂纹理质感，还原POM或尼龙材质箱包扣的真实外观，场景设置柔和的漫反射光照，清晰呈现插扣的结构轮廓与表面质感，无过度曝光或暗部细节丢失。结构原理上，该插扣为旁开式锁紧结构，公扣插入母扣时，两侧弹性卡爪沿母扣导向斜面滑入，到位后卡爪弹开卡入母扣内部卡槽实现锁紧，按压母扣两侧的按压位即可驱动卡爪向内收缩，实现公扣与母扣的分离，穿带槽内部设置防滑横纹，增大织带与扣具的摩擦力，避免织带受力后从扣具中滑脱。软件兼容方面，模型除原生SolidWorks2012格式外，还导出STEP、IGES、STL通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，STL格式可直接导入切片软件用于3D打印手板验证。研发教学应用层面，该模型可作为箱包五金配件设计的参考案例，帮助设计人员理解插扣类快拆连接件的锁紧原理与注塑件设计要点，也可用于机械制图课程中卡扣类零件的测绘、装配练习，同时可作为箱包产品设计的配套配件模型，直接导入箱包整体装配文件完成整机设计，缩短产品研发周期。
