三丰公制千分表高精度测量构件

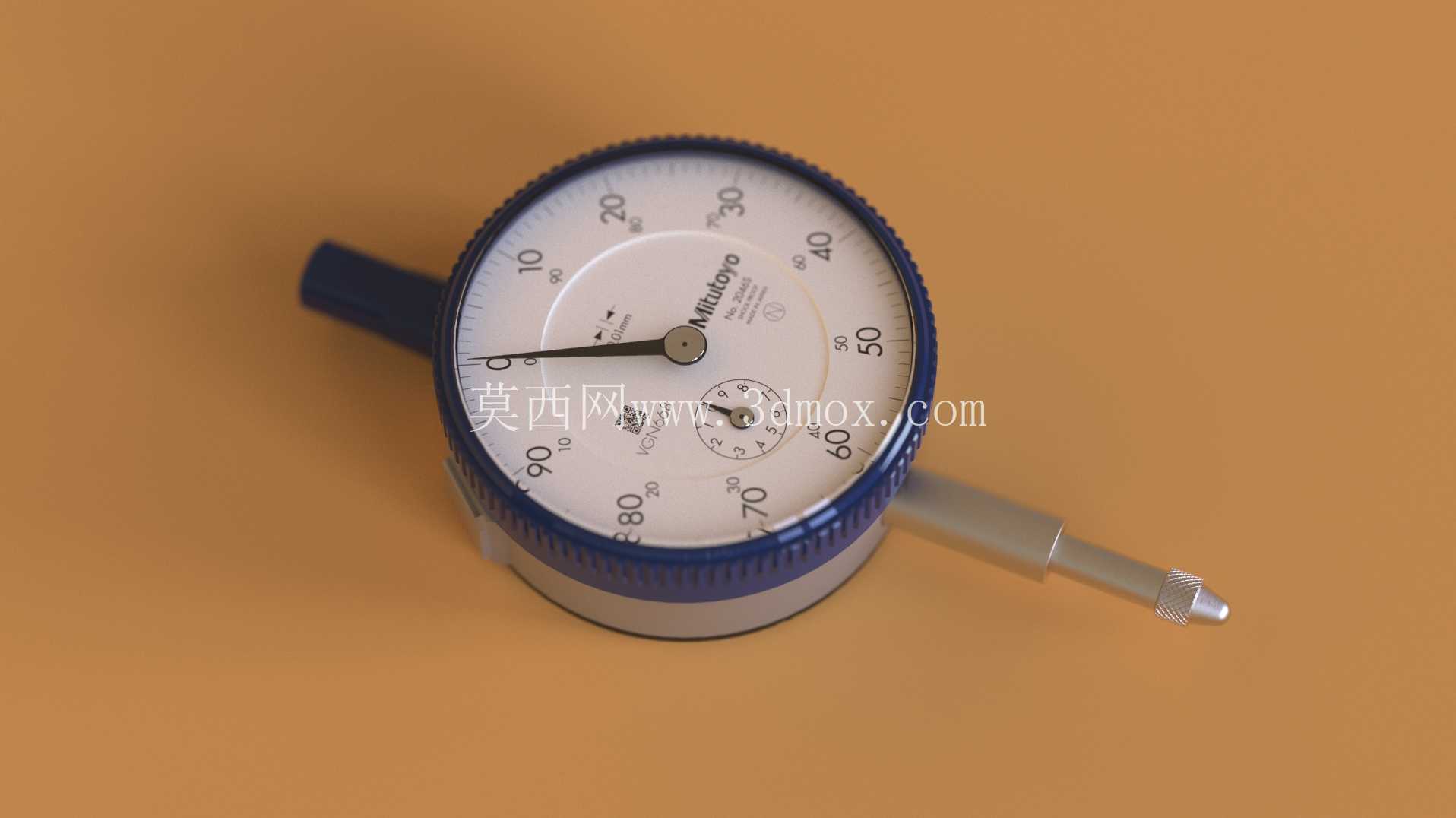

在机械加工车间的日常质检环节，千分表是机台操作人员、质检人员手边离不开的接触式测量器具，这款三丰公制千分表的分辨率达到0.01毫米，足够覆盖普通机加工件的形位公差检测、工件装夹找正、设备装配间隙排查等绝大多数常规测量场景。从实际使用场景来看，这类千分表既可以通过配套的表架吸附在机床导轨、工作台面上，完成轴类零件装夹时的同轴度找正，也可以固定在专用检具支架上，对批量生产的零件做尺寸一致性抽检，还能在设备大修、装配环节用来检测导轨的直线度、工作台面的平面度，以及传动部件的轴向窜动、径向跳动参数，是通用机械加工、设备维保、工装检具制作领域普及率极高的接触式测量器具。

从功能特性上看，这款千分表采用机械式指针读数结构，不需要外接电源，也不存在电子元件受车间切削液、油污、金属粉尘干扰出现读数漂移的问题，对车间复杂工况的适应能力更强。表盘采用清晰的刻度标识，整圈刻度对应1毫米的测量行程，每一小格对应0.01毫米的位移量，小表盘用来记录整毫米的行程计数，测量时不需要操作人员反复换算读数，视线与表盘垂直时就能快速读取准确数值，能有效降低一线操作人员长时间读数的视觉疲劳。测头采用硬质合金材质，耐磨性能优异，长期接触金属工件表面也不容易出现磨损变形，能长期保持测量触点的精度稳定性，测杆的滑动配合间隙经过精密研磨，测量过程中测杆移动顺滑无卡滞，回程误差控制在行业标准允许的范围内，不会因为测杆的回程间隙导致测量数据失真。

从设计思路层面拆解，这款千分表的整体结构完全围绕现场使用的可靠性做优化：表圈采用防滑的滚花设计，操作人员戴劳保手套也能轻松转动表圈，快速完成表盘零位校准；表体外壳采用金属材质，抗磕碰能力强，日常使用中不小心与工件、工具发生轻微碰撞也不容易损坏外壳，影响内部传动机构；测杆的伸出长度设计充分考虑了不同测量场景的安装需求，既可以直接接触工件表面测量，也可以配合加长测杆完成深孔、凹槽等特殊位置的尺寸测量。表体侧面的夹持柄采用标准直径尺寸，能够适配市面上绝大多数通用表架、专用检具的夹持孔，不需要额外制作转换套就能完成安装固定，互换性很强。

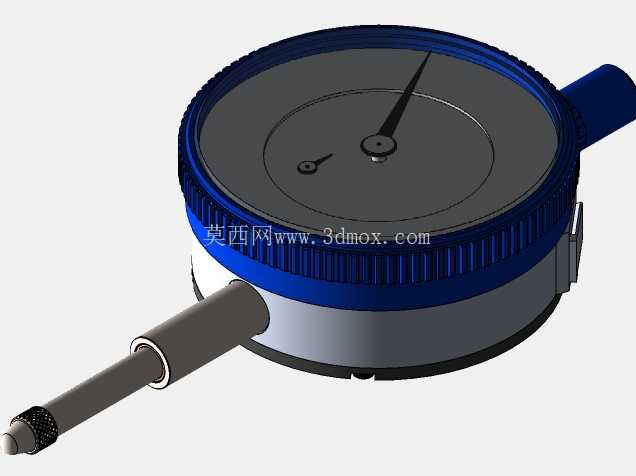

从外形尺寸与安装边界来看，这款千分表的表盘直径属于常规便携尺寸，不管是手持临时测量，还是固定在表架上做长时间连续监测，都不会因为体积过大遮挡操作人员的视线，也不会因为尺寸过小导致刻度难以辨认。表体的整体重量控制合理，固定在磁性表架上时不会因为自重过大导致表架悬臂下沉，影响测量基准的稳定性；测杆的轴向测量行程覆盖日常测量的常见位移范围，不需要频繁调整表架的固定位置就能完成全行程测量。夹持柄的长度足够，安装时锁紧螺丝完全作用在夹持柄的圆柱面上，不会出现夹不紧、测量过程中表体偏移的问题。在实际建模还原这款千分表的过程中，需要重点还原内部齿轮齿条传动的配合关系，确保测杆移动时指针的转动比例与实物一致，同时要还原表盘刻度的印刷位置、表圈的滚花细节、测头的球面形状，以及各部件之间的装配间隙，让模型既可以用来做测量工位的三维布局仿真，也能作为工装检具设计时的配套元件模型直接调用，不需要设计人员再重新绘制千分表的三维轮廓，就能提前验证测量方案中千分表的安装位置是否会与工件、夹具发生干涉，提前规避现场安装时出现的空间冲突问题。
