高精度机械式游标卡尺结构设计

在机械加工车间的工序检验工位、五金装配的尺寸复核环节、职业院校的金工实训现场，游标卡尺都是出现频率极高的通用测量器具，这款机械式游标卡尺的三维结构完全复刻了工业级量产产品的实际形态，没有做多余的外观简化，每一处结构都对应实际使用中的功能需求。

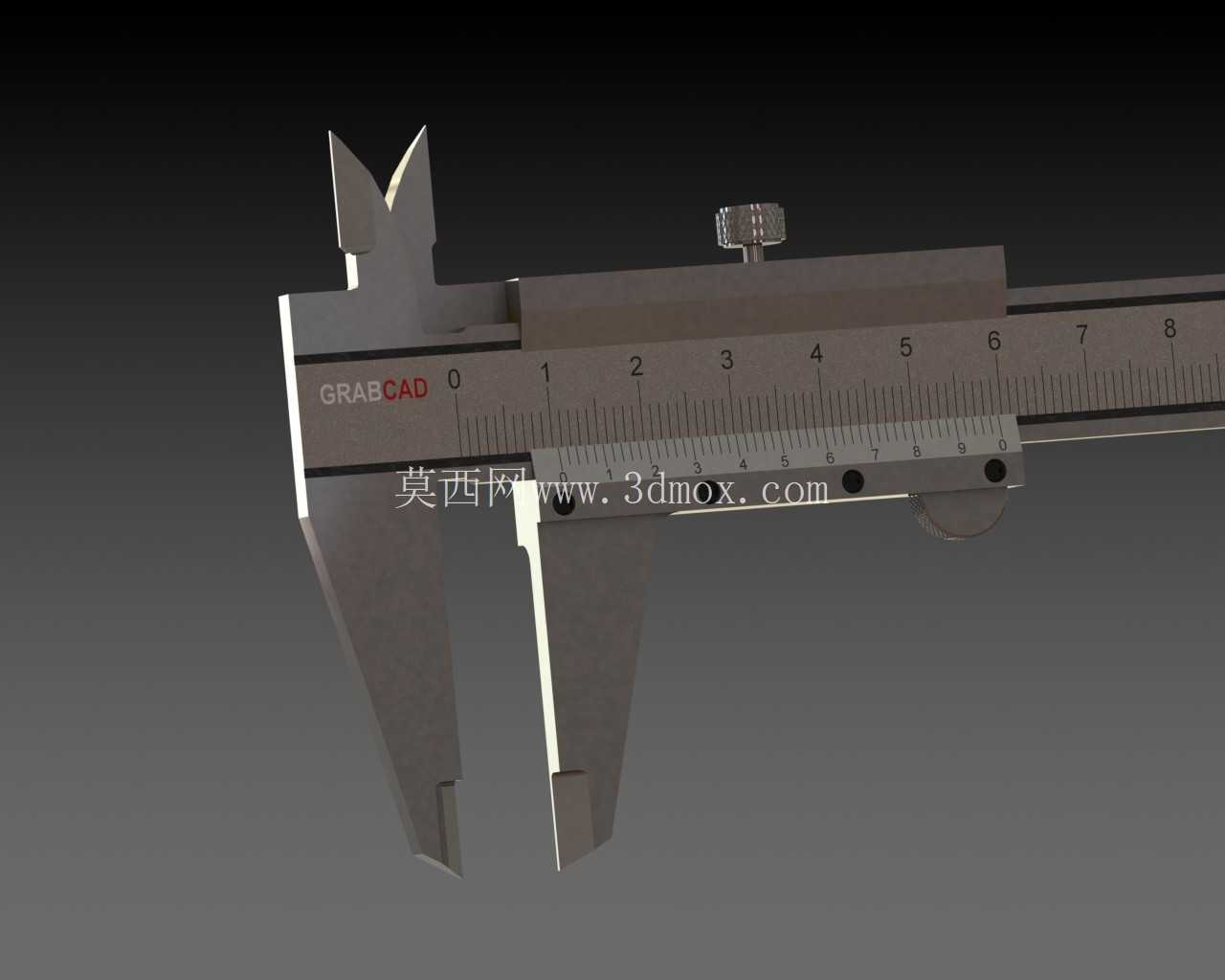

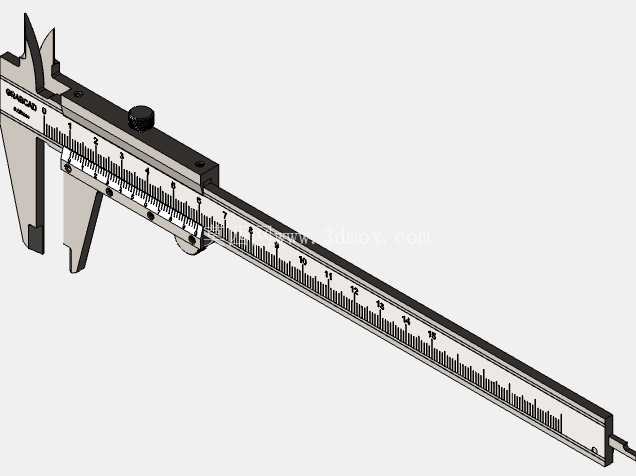

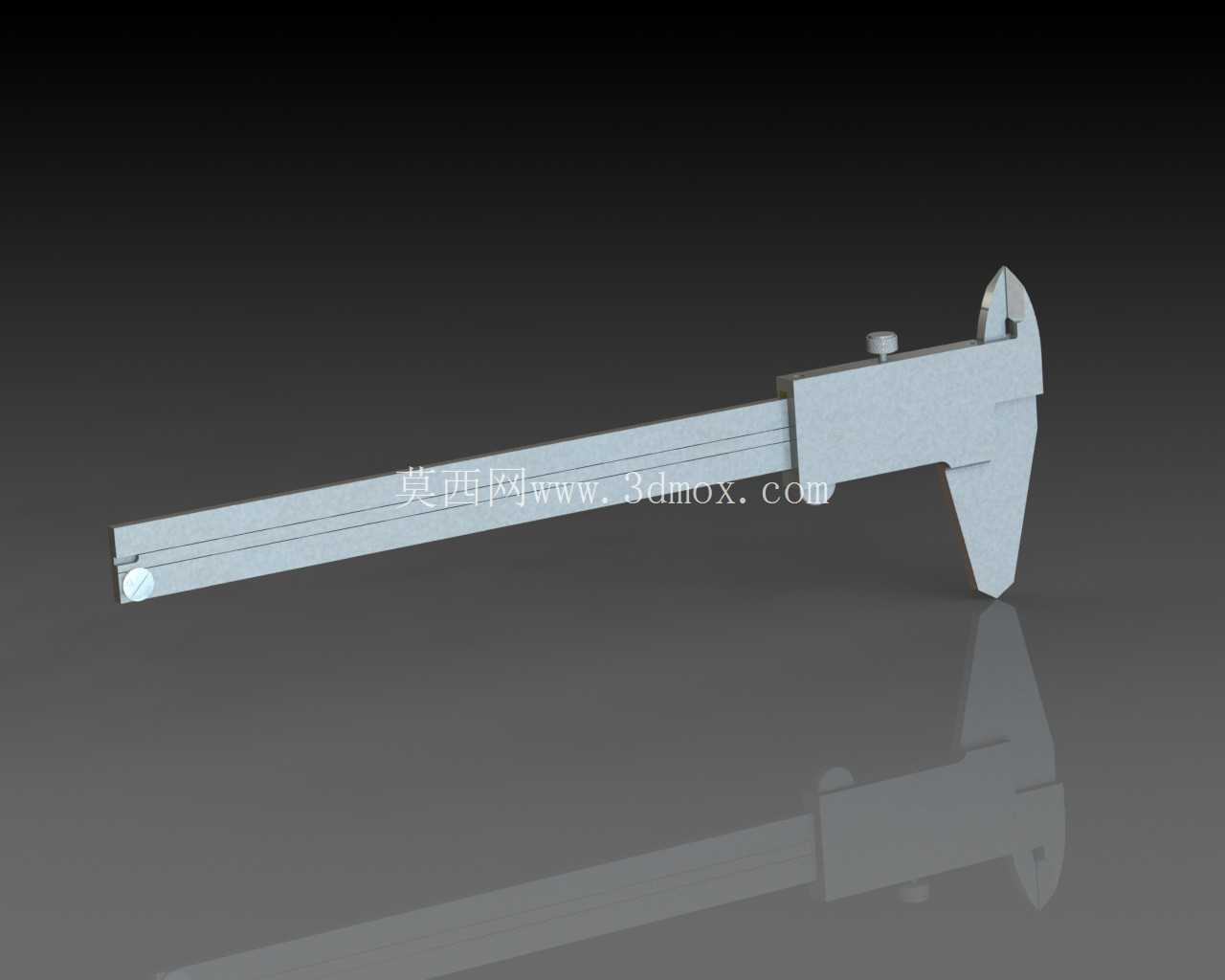

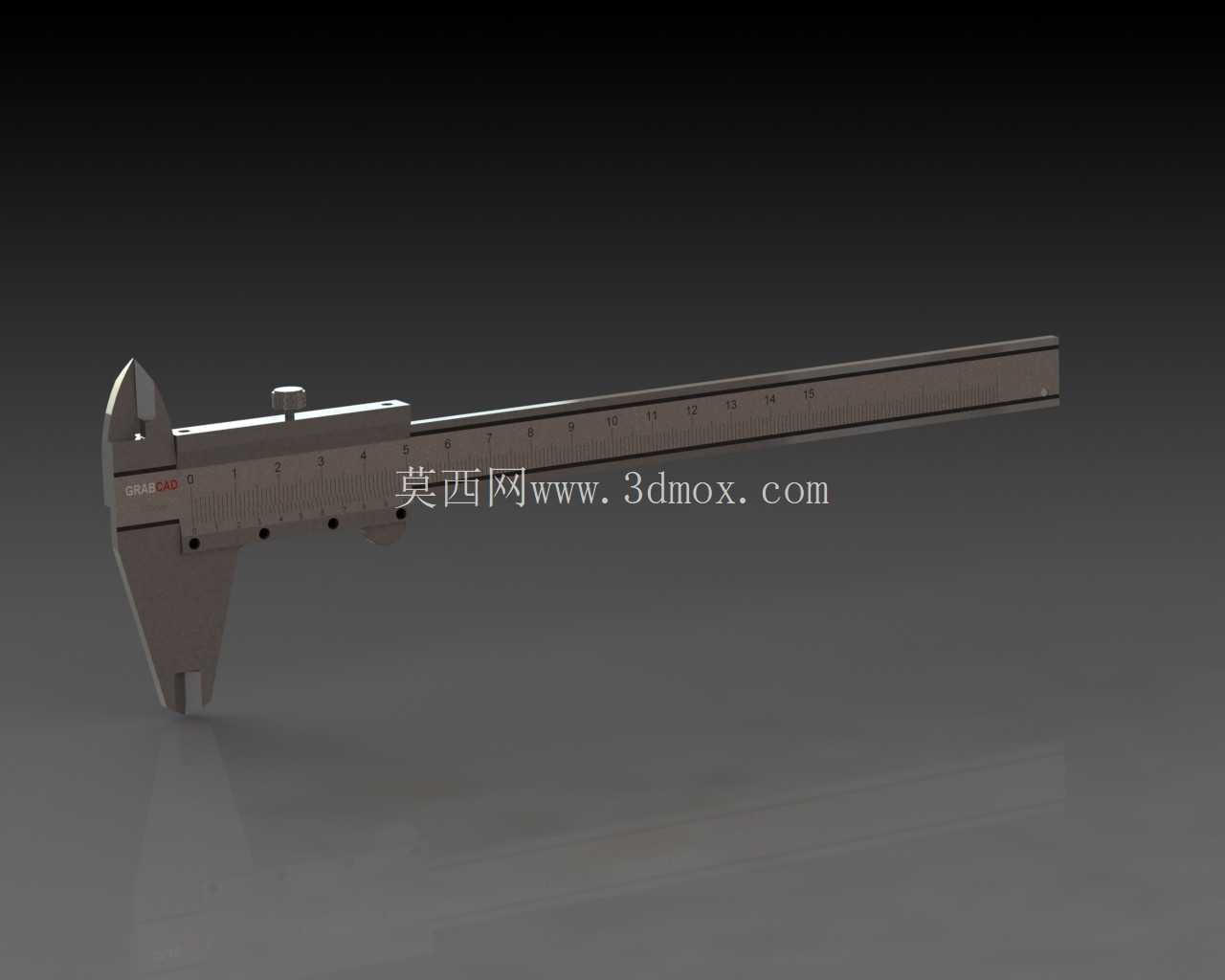

从结构设计逻辑来看，这款卡尺采用整体T型主尺搭配滑动游标的经典布局，主尺尺身采用平直矩形截面设计，刻度面做了哑光处理避免反光干扰读数，主尺上端的内测量爪、下端的外测量爪与尺身采用一体化加工的结构逻辑，避免拼接结构带来的测量面形位公差超差问题，深度测量杆集成在主尺背部的滑槽内，随游标同步滑动，不需要额外拆装即可完成深度尺寸测量，这种集成化设计能减少零散配件丢失的概率，适配车间复杂的使用环境。

实际使用场景中，外测量爪的两个平行测量面主要用于检测轴类零件的外径、矩形零件的长宽尺寸、板材厚度等外轮廓尺寸，测量爪的尖端做了小圆弧过渡，既避免尖角磕碰产生毛刺影响测量精度，也能在测量窄槽外壁时避开相邻结构的干涉；内测量爪的刀口型设计可以伸入直径5mm以上的内孔、键槽内部，完成内径、槽宽尺寸的检测，测量时两个爪面与被测内壁完全贴合即可读数，不需要额外换算修正值；尾部的深度测量杆端面与主尺尾端端面齐平时为测量零点，伸出后可以直接测量盲孔深度、台阶高度、槽深等尺寸，测量杆的矩形截面能避免杆身旋转导致的测量倾斜误差。

游标部分的锁紧螺钉设置在游标上端，采用拇指即可操作的滚花设计，测量完成后拧紧螺钉可以固定游标位置，方便将卡尺取下后在光线充足的位置读数，避免在机台内部等狭窄空间读数产生视差；游标与主尺的配合间隙控制在0.02mm以内，滑动时无明显卡顿也不会出现松旷晃动，配合面设计有隐藏式的润滑脂存储槽，长期使用也不会因为磨损导致间隙过大影响精度。

从安装与适配边界来看，这款卡尺的主尺总长度对应150mm量程规格，整体重量控制在200g左右，适合手持操作，不需要额外的安装固定结构；测量爪的开合行程与主尺量程完全匹配，最大测量外径150mm、内径150mm、深度100mm，完全覆盖常规五金加工、零件质检、学生实训的测量需求；尺身的刻度线采用蚀刻填漆工艺的结构设计逻辑，刻度线宽度均匀，主尺刻度间距1mm，游标刻度采用50格分度的设计，对应0.02mm的测量精度，能满足IT10-IT12级公差的零件检测需求。

在建模细节处理上，所有测量面的平面度、平行度都按照实际量具的形位公差要求做了结构约束，两个外测量爪合拢时，测量面之间的间隙小于0.005mm，零位状态下主尺与游标的零刻度线完全对齐，不存在错位问题；尺身的边角都做了C0.5的倒角处理，避免使用时划手，也能减少边角磕碰导致的尺身变形；游标上的推块做了防滑纹理设计，拇指推动时不会打滑，单手即可完成游标滑动、锁紧、读数的全流程操作，符合一线操作人员的使用习惯。

不同于数显卡尺需要电池供电、对使用环境湿度磁场有要求的特性，这款机械式游标卡尺没有电子元器件，在切削液飞溅、金属粉尘较多的车间环境下也能稳定使用，不需要定期校准电子元件，维护成本极低，是生产现场基础尺寸检测的可靠工具，其三维结构完整还原了实物的装配关系，可作为机械原理教学、量具结构认知、虚拟装配实训的数字化模型使用。
