在小型航模、桌面级机械臂、教育类机器人套件、微型自动化执行机构的开发场景中,舵机作为低成本角度执行元件的应用覆盖率极高,而配套的伺服臂作为舵机输出轴与负载之间的核心传动连接件,其结构合理性直接决定了动力传递的精度、连接可靠性以及负载适配范围。这款适配9g规格微型舵机的伺服臂,在结构设计上首先匹配了标准9g舵机输出轴的花键齿形,内孔采用与舵机输出轴完全契合的渐开线花键结构,安装时无需额外粘接或过盈压装,直接卡入舵机输出轴即可完成周向固定,配合舵机自带的十字盘头螺丝即可完成轴向锁紧,能有效避免舵机往复摆动过程中出现的连接打滑、角度传递偏差问题。

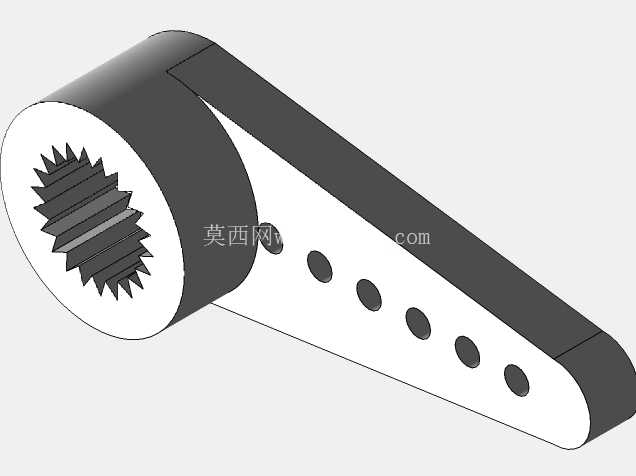

从结构形态来看,这款伺服臂采用长条形摇臂布局,臂身沿长度方向均匀排布了五个等直径的圆形安装孔,这些孔位用于连接负载端的连杆、拉杆或者执行末端件,不同位置的孔位对应不同的传动力臂比:靠近舵机输出轴的孔位能获得更大的输出扭矩,适合驱动需要较大作用力的负载结构;远离输出轴的末端孔位则能获得更大的摆动线位移,适合需要较大行程的推拉传动场景,设计人员在实际选型装配时,可以根据负载的扭矩需求、行程需求灵活选择安装孔位,无需额外加工定制不同长度的摇臂,大幅提升了零件的通用适配性。
在安装边界方面,这款伺服臂的花键端圆柱外径与标准9g舵机的输出轴安装座尺寸完全匹配,安装后不会与舵机上盖产生运动干涉,臂身的厚度经过优化,既保证了往复摆动过程中的结构刚性,避免大负载下出现臂身弯曲变形导致的传动精度下降,又尽可能控制了零件自身重量,不会给微型舵机带来额外的负载负担,适配9g舵机本身扭矩小、自重轻的应用特性。在实际工程应用中,这类伺服臂常被用于小型固定翼航模的舵面驱动、多旋翼无人机的云台角度调整、桌面级微型机械臂的关节传动、教育机器人的动作执行机构、智能门锁的锁舌驱动结构等场景,不同场景下对伺服臂的强度、重量、安装孔位的需求存在差异,这款伺服臂的多孔位设计刚好覆盖了多数常规场景的使用需求。从设计思路上看,这款零件没有采用多余的加强筋或者异形结构,整体采用平直的长条形态,加工成型难度低,无论是采用注塑批量生产还是采用3D打印打样验证,都能快速获得合格的零件,花键端的齿形参数完全遵循微型舵机的行业通用标准,不存在非标定制带来的适配问题,臂身的边缘做了小尺寸的圆角过渡,既避免了安装调试过程中锐边划伤操作人员,也减少了零件应力集中的风险,在频繁往复摆动的工况下能有效降低断裂失效的概率。
在装配调试环节,这款伺服臂的花键端设计有对位标识槽,安装时可以快速对准舵机的中位角度,避免出现舵机左右摆动行程不对称的问题,臂身的安装孔采用通孔设计,配合M2规格的标准螺丝即可完成负载端的连接固定,孔位的位置精度经过校准,当选择同一孔位安装时,左右摆动的角度偏差控制在极小范围内,能满足多数对传动精度有一定要求的微型执行场景。针对不同的负载工况,这款伺服臂的结构也预留了一定的改装空间,如果需要驱动更大的负载,可以在臂身的非孔位区域粘贴碳纤维片进行加强,不需要重新设计制作整个摇臂;如果需要更短的力臂,也可以直接沿臂身的孔位间隙裁剪,不会破坏花键端的连接结构。在材料选择上,这类伺服臂常规采用POM或者尼龙材质注塑成型,具备足够的耐磨性和抗冲击性能,花键部位在频繁拆装的情况下也不会出现齿形磨损导致的打滑问题,自重控制在1g以内,不会额外增加9g舵机的负载消耗,能最大化发挥微型舵机的输出性能。
