牧田款手持电动直磨机结构设计

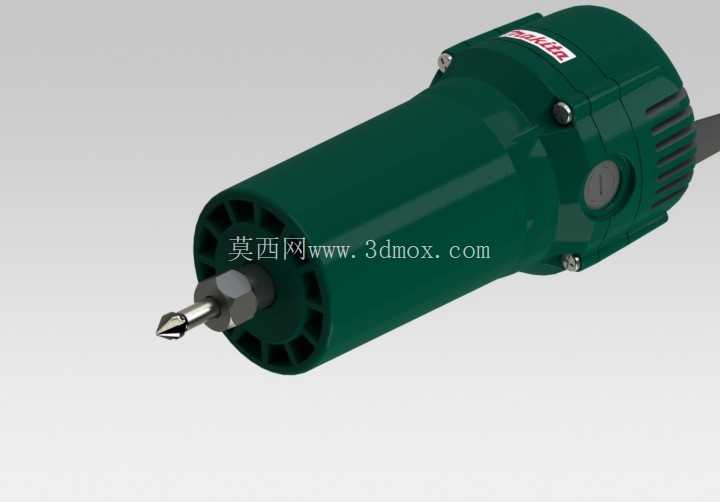

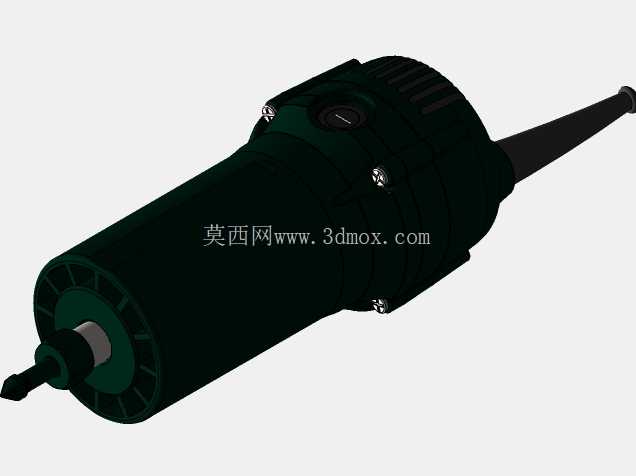

　　外壳采用分段式的筒状结构，主体握持段做了等直径的圆柱设计，表面预留的散热槽沿轴向均匀排布，既可以保证内部电机长时间高负载运行时的热量散出，又不会因为凸起结构硌手，影响握持的贴合度。输出端的夹头采用标准的弹性夹套结构，可适配不同直径的磨头、钻头、小型铣刀等作业附件，夹头锁紧螺母采用外六角结构，可通过配套的专用扳手快速完成附件更换，不需要额外的复杂拆装步骤，换件时间可控制在数十秒内，适配现场频繁切换作业工序的需求。设备尾部的出线位置做了防弯折的结构处理，电源线与壳体衔接处设置了橡胶防护套，可避免作业过程中线缆反复弯折导致的线芯断裂问题，适配现场作业时线缆经常被拉扯、弯折的使用环境。这款手持电动直磨设备的三维结构，核心围绕小空间内的精细加工作业场景搭建，日常在五金加工、模具修配、文玩处理、小型零件去毛刺等场景中使用频率极高，操作者单手握持即可完成进给作业，不需要额外的工装夹持固定，适配狭窄工位、高空零散作业等不便布置大型设备的工况。从结构布局来看，整机采用同轴直驱的排布逻辑，动力输出轴与握持腔体处于同一轴线，作业时操作者的握持发力方向与加工进给方向完全重合，能最大程度降低手腕的侧向受力，长时间握持作业的疲劳感远低于偏置输出结构的同类工具。

　　从安装边界尺寸来看，整机最大外径控制在单手握持的舒适范围内，成年人手掌可完全环握住握持段，输出端从夹头端面到壳体前端面的距离预留了足够的附件安装空间，可兼容常规长度的直柄作业附件，不会出现附件安装后与壳体干涉的问题。壳体内部的电机安装位设置了同轴定位台阶，可保证电机转子与输出轴的同轴度，降低高速运转时的径向跳动量，提升加工时的精度，减少作业过程中的震动。前端盖与主体壳体采用周向均匀分布的螺丝锁紧，连接强度足够承受作业时的侧向切削力，不会因为负载过大出现端盖错位的问题。

　　壳体侧面设置的开关按键位置刚好对应握持时拇指的操作范围，操作者不需要调整握持姿势即可完成设备的启停操作，开关的按压行程做了适中的阻尼设计，既不会因为误触导致设备意外启动，又不会因为按压力度过大增加操作负担。在结构设计过程中，所有内部零件的安装都预留了合理的装配公差，电机与壳体之间的间隙既满足装配需求，又可以形成稳定的散热风道，设备运转时电机带动的气流可从尾部进风，顺着壳体内部的间隙从前端的散热槽流出，带走电机运转产生的热量，保证设备在连续作业工况下的温度处于合理区间。

　　输出轴的支撑位置设置了双轴承结构，靠近夹头端的轴承可承受作业时的径向切削力，靠近电机端的轴承可承担轴系的定位作用，两个轴承的安装位都做了同轴度公差约束，保证高速运转时输出端的跳动量控制在精加工允许的范围内，避免因为轴系跳动导致加工面出现振纹，影响最终的加工质量。整机的重量分配做了优化，重心落在握持段的中心位置，作业时设备不会出现头重脚轻或者尾部下坠的问题，操作者可以更精准地控制进给量，在处理小型零件的精细修边、钻孔作业时，能更好地把控加工精度，减少因为重心偏移导致的过切、加工尺寸超差等问题。
