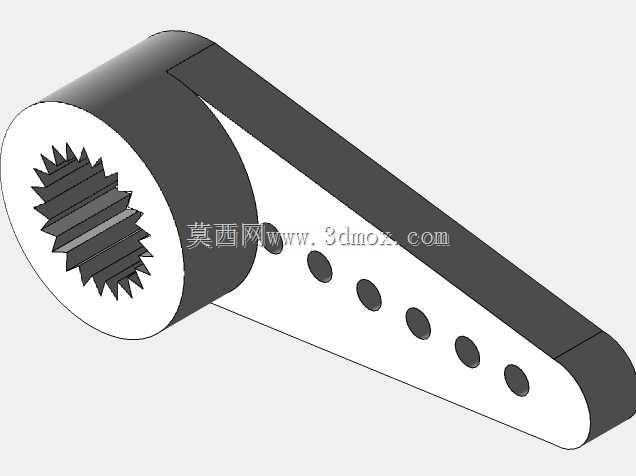

9g舵机配套一字型输出摇臂结构

这款摇臂是配套小规格9g量级舵机使用的传动输出部件，在航模舵面控制、小型桌面自动化装置、微型仿生机器人关节、小型云台姿态调整等场景中承担扭矩传递的核心作用，是舵机输出端与被驱动负载之间的关键衔接零件。从结构设计来看，摇臂与舵机输出轴配合的一端采用内花键结构，花键齿形与市面主流9g舵机的输出齿完全匹配，安装后可消除传动间隙，避免正反转切换过程中出现空程误差，保证舵机角度控制的精度，花键孔的深度刚好覆盖舵机输出轴的有效啮合长度，既不会因为孔深不足导致啮合面积不够出现打滑，也不会因为孔深过深顶到舵机端盖造成装配干涉。摇臂的臂身采用等宽长条式结构，沿臂身长度方向均匀排布多个等直径的安装圆孔，这些孔位用于连接被驱动的负载部件，不同位置的孔位对应不同的传动力臂，使用者可以根据实际需要的输出扭矩、摆动角度范围选择对应的安装孔，当负载需要较大扭矩时选择靠近转轴端的孔位，当需要较大的摆动线位移时选择远离转轴端的孔位，无需额外定制不同长度的摇臂即可适配多种工况需求。臂身的截面采用上下平直、侧边做圆弧过渡的形态，在保证整体结构刚性的前提下尽可能去除多余材料，降低摇臂自身的转动惯量，减少舵机启停、正反转过程中的惯性负载，避免舵机因为额外惯量出现过冲、抖动的问题，同时也能降低整体结构的重量，这对于对重量敏感的航模、微型机器人场景尤为重要。安装边界方面，摇臂的花键端外圆直径略大于舵机输出轴座的外径，装配后摇臂端面与舵机壳体之间预留有微小间隙，不会在摆动过程中摩擦舵机上盖；臂身的厚度控制在合理范围，摆动过程中不会与周边的布线、结构件发生剐蹭，臂身最远端的摆动圆弧半径经过核算，在舵机满行程摆动时不会超出预设的安装空间边界，避免出现运动干涉。从实际使用的角度，这类摇臂的设计需要兼顾强度与轻量化，花键部位是应力集中的核心区域，设计时在花键孔与臂身的衔接位置做了平滑的圆弧过渡，避免直角结构带来的应力集中，防止舵机满负载输出时摇臂从根部断裂；臂身上的安装孔边缘同样做了微小的倒角处理，既可以去除加工毛刺，也能避免安装连杆、球头时刮伤零件表面。在小型自动化装置的选型过程中，这类标准规格的摇臂可以直接替换同规格的原厂配件，也可以根据实际安装需求调整孔位位置，适配不同的连杆传动结构，不需要对舵机本身做任何修改，大幅降低小型传动机构的搭建与改造成本。
