桌面级小型手动车床结构设计方案

这款桌面级小型手动车床的结构设计，核心瞄准个人DIY加工、职业院校基础金工实训、小型维修站点的零星零件加工场景，区别于工业级落地车床的大占地、高功耗特性，整体结构紧凑，可直接安置在常规工作台面上使用，不需要额外做设备基础浇筑，适配小空间作业的需求。从实际加工用途来看，该设备可完成有色金属、软质钢材、工程塑料等材质的小尺寸棒料、小异形件的外圆车削、端面车平、简易内孔加工、小螺距螺纹车削作业，能够覆盖日常维修中非标小轴、衬套、定位销类零件的单件加工需求，也可满足机械入门学习者掌握车床进给逻辑、刀具装夹定位、切削参数匹配的实操练习需求。

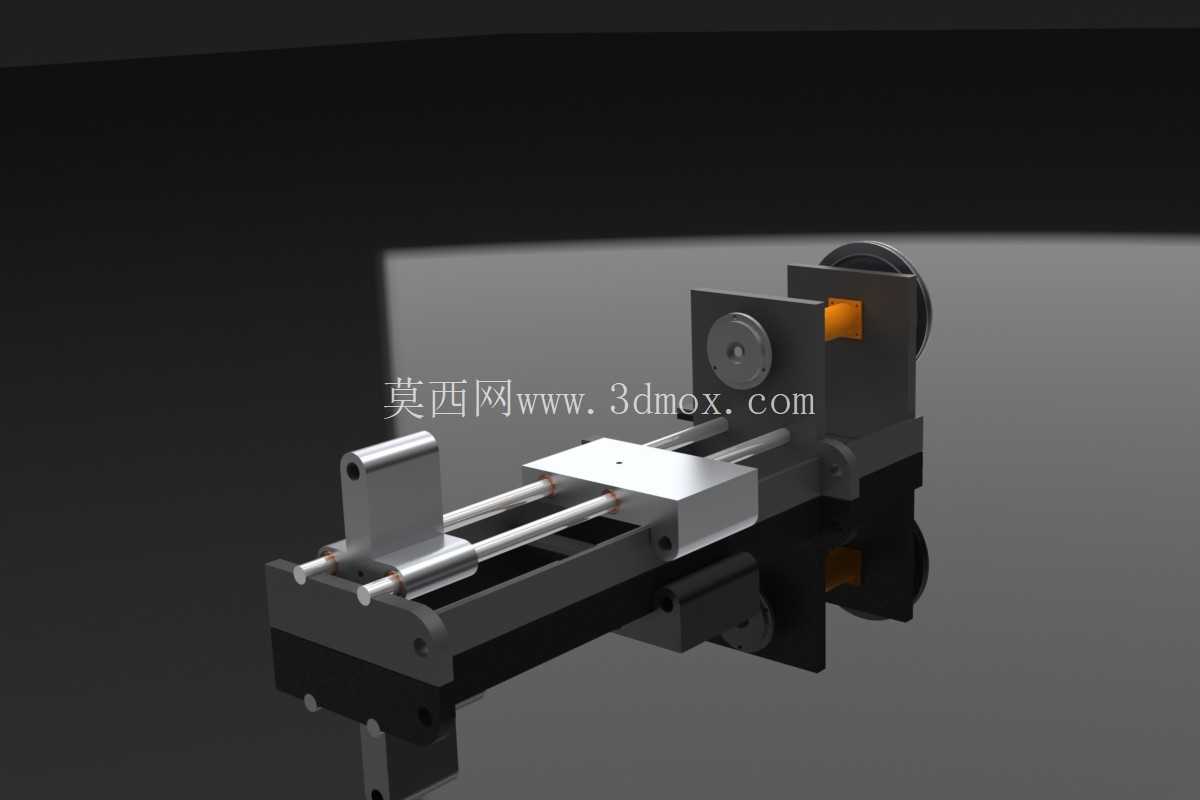

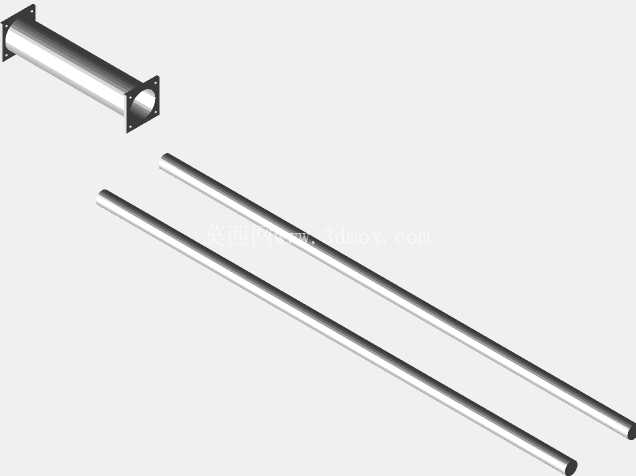

从功能特性层面拆解，该结构采用双平行光轴作为床身导轨，相比传统铸铁床身的V型导轨加工难度更低，光轴配合直线滑座的摩擦阻力小，手动进给时手感顺滑，不需要复杂的导轨刮研工艺就能保证基础的移动直线度，适合小载荷、低频次的手动加工场景。主轴端采用带轮传动结构，通过更换不同直径的带轮可实现多档转速切换，适配不同材质的切削线速度要求，主轴端部预留卡盘安装位，可装夹三爪自定心卡盘夹持小直径棒料，尾座部分设计为可沿导轨滑动锁紧的结构，配套顶尖可实现长轴类零件的顶持加工，避免细长棒料加工时出现颤振变形。中拖板部分采用丝杆进给结构，转动手轮可带动刀架实现横向进给，刀架设计为可旋转式结构，能够调整刀具角度来完成锥面、斜面的车削作业，满足简单异形面的加工需求。

设计思路上，该结构优先考虑零部件的易加工性与装配便捷性，大部分结构件可采用常规板材、型材切割加工完成，不需要专用的铸造模具，降低了自制加工的门槛，整体传动链没有复杂的齿轮变速结构，维护保养仅需定期给光轴、进给丝杆加注润滑脂即可，日常使用的维护成本极低。安装边界方面，设备整体长度控制在400mm以内，宽度不超过150mm，整体高度低于200mm，空载总重量控制在15kg以内，单人即可完成搬运移位，工作台安装时仅需保证台面平面度误差不超过2mm/m，通过四个底部的可调支撑脚即可调平设备，不需要打膨胀螺栓固定。

从结构细节来看，床身两端的支撑板采用加厚钢板加工，保证光轴安装后的平行度误差控制在0.05mm以内，避免滑座移动时出现卡滞；进给丝杆采用梯形螺纹设计，具备一定的自锁能力，手动进给时不会因为切削反作用力导致刀架窜动，保证进刀尺寸的稳定性；带轮外侧设计有防护挡板，避免手动操作时衣物、手指卷入传动带，符合小型加工设备的基础安全要求。刀架的装刀槽设计为通用尺寸，可装夹常规的焊接式车刀、白钢刀条，不需要定制专用刀具，用户可根据加工需求自行刃磨刀具角度。尾座的套筒进给采用手轮控制，锁紧机构可在套筒伸出到指定位置后锁定，保证顶持工件时不会出现位移。

实际使用场景中，该设备可放置在家庭DIY工作台、学校实训教室的钳工台、维修站点的工具台旁，加工小尺寸零件时不需要占用大型工业车床的排产时间，随用随开，对于单件小批量的非标零件加工灵活性极强。比如在设备维修场景中，遇到尺寸特殊的定位销、衬套损坏，不需要等待配件采购，直接用该设备现场加工即可完成设备修复，大幅缩短维修等待周期；在教学场景中，学生可通过该设备直观理解车床的进给运动、主运动的传动逻辑，掌握车削加工的基础操作技能，避免直接操作大型工业车床带来的安全风险；在个人DIY创作场景中，爱好者可使用该设备加工模型零件、小型工具配件，完成个性化的零件制作需求。

结构设计上也充分考虑了加工精度的基础保障，双光轴导轨的安装座采用同轴加工工艺，保证两根光轴的轴线平行度，滑座与光轴配合的直线轴承采用预紧结构，消除径向间隙，减少进给过程中的晃动；主轴部分采用深沟球轴承支撑，保证主轴旋转时的径向跳动量控制在0.02mm以内，满足小零件的加工精度要求；中拖板的进给丝杆配备消隙螺母，可通过调整螺母位置消除丝杆的传动间隙，保证横向进刀的尺寸精度，车削端面时不会出现凹心或者凸台的问题。整体结构没有冗余的设计，所有部件都服务于基础车削加工的核心功能，没有添加复杂的自动进给、数控系统等结构，最大化降低了设备的制造成本与使用门槛，适合入门级用户的加工需求。
