适配16K25车床的长轴加工行走中心架

在普通卧式车床的长轴类零件加工场景中，工件自身长径比过大时，切削力作用下极易出现挠曲变形、振刀、锥度超差等问题，行走式中心架作为机床核心辅助支撑部件，能够跟随刀架进给沿床身导轨同步移动，在切削点附近为工件提供稳定径向支撑，从根源上降低长轴加工的工艺风险。这款适配16K25手动车床的行走中心架，支撑覆盖范围为1/2英寸至6英寸直径的轴类工件，可直接安装在机床对应规格的床鞍支架上，安装基准面与床身导轨平行度公差控制在0.02mm/100mm以内，避免支撑偏移带来的工件圆度误差。

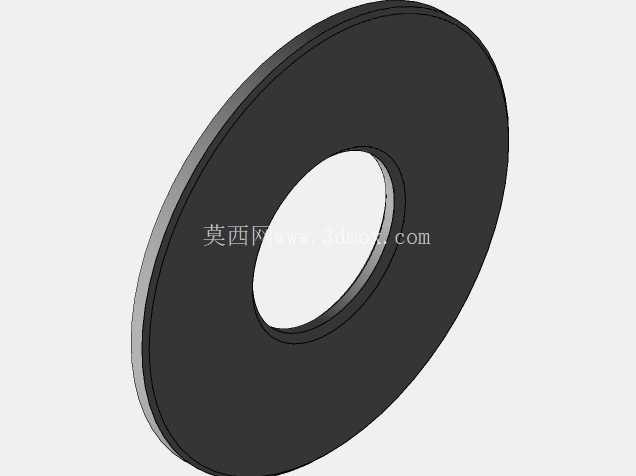

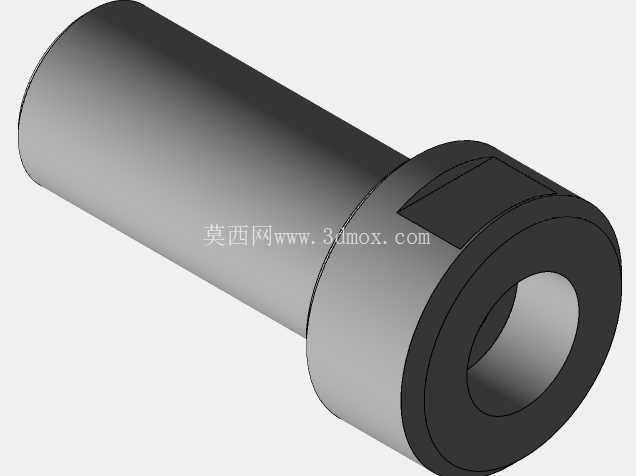

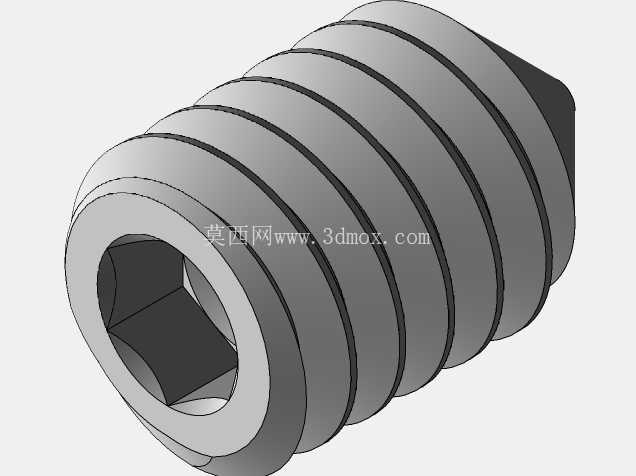

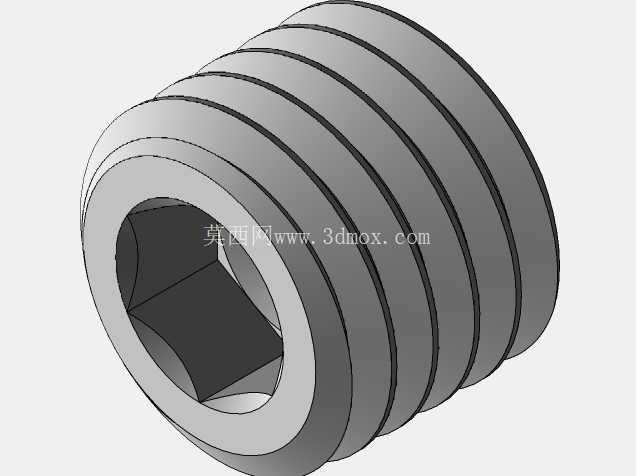

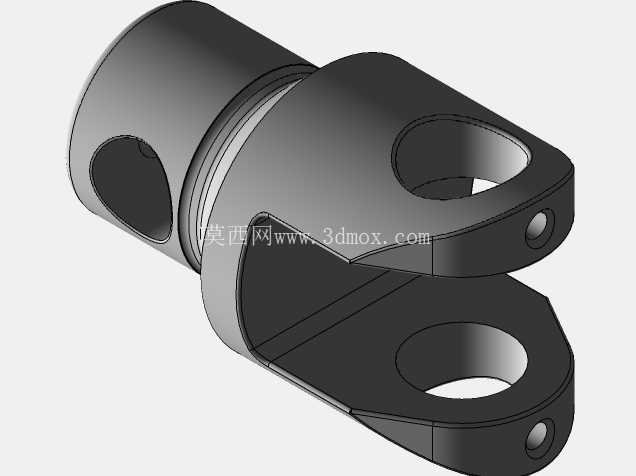

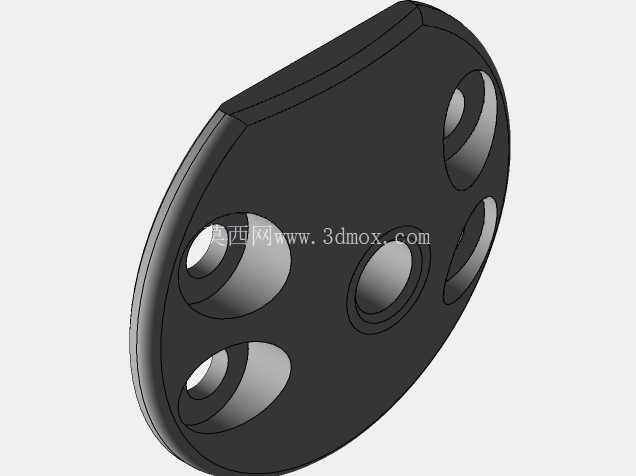

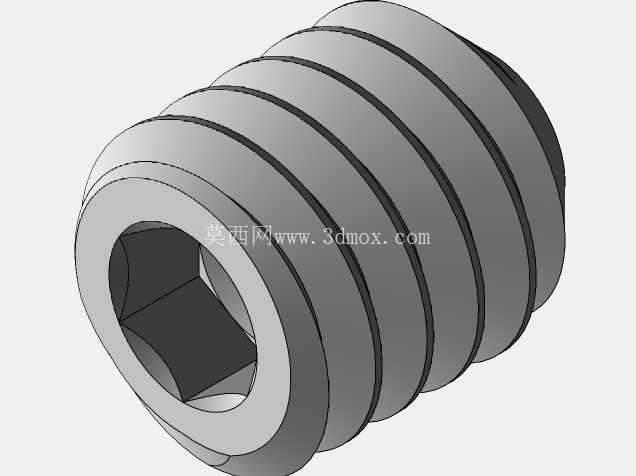

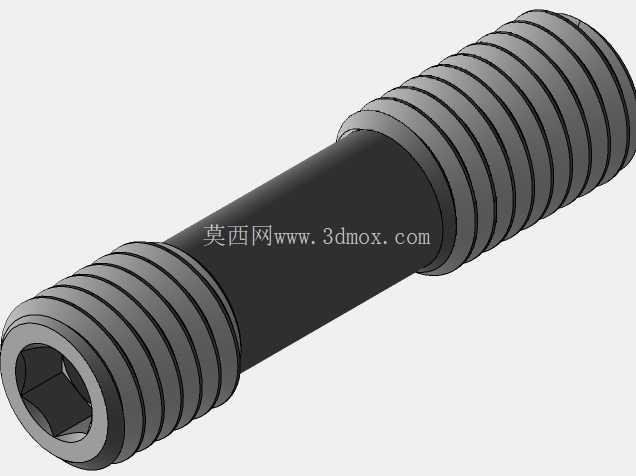

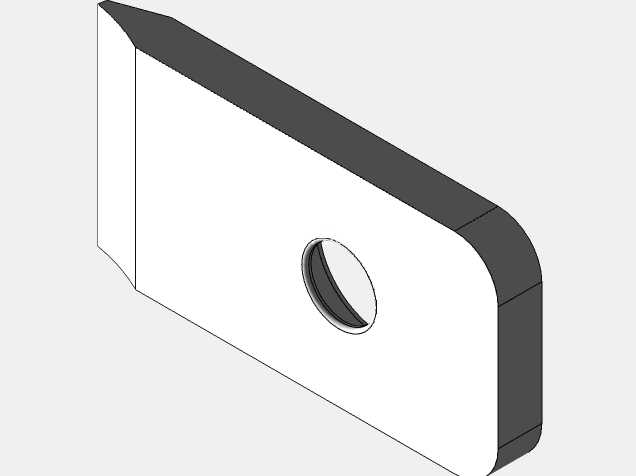

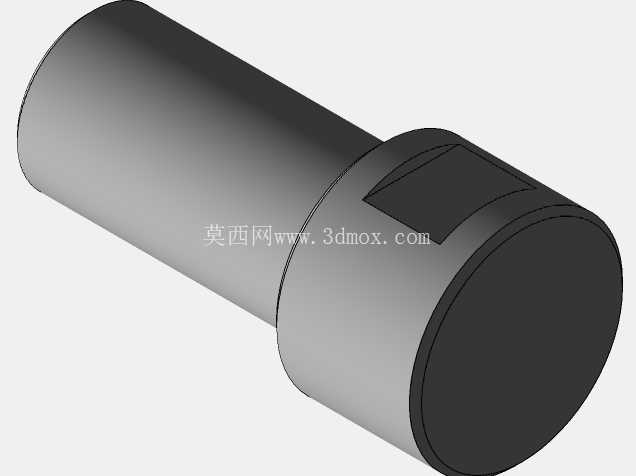

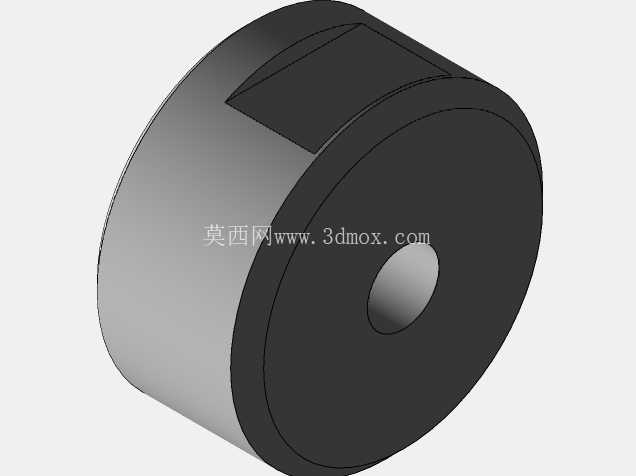

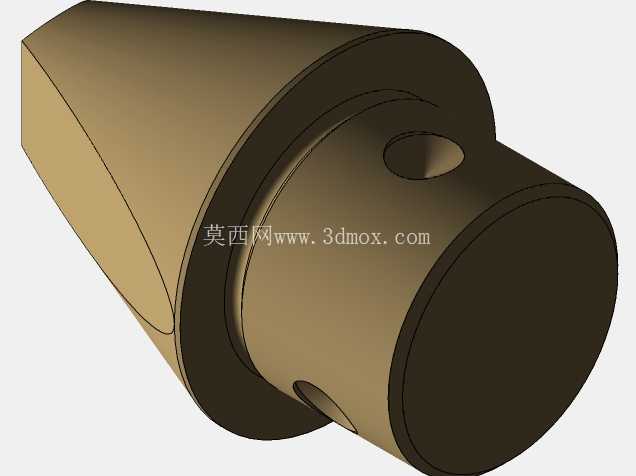

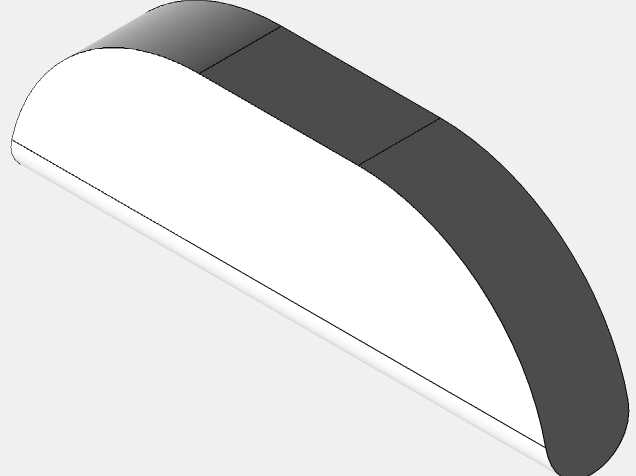

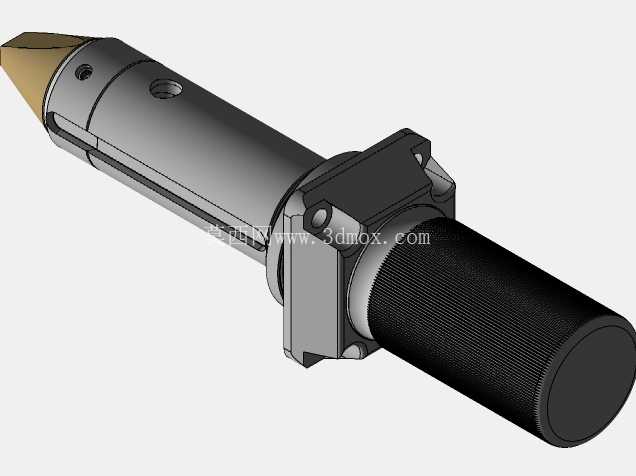

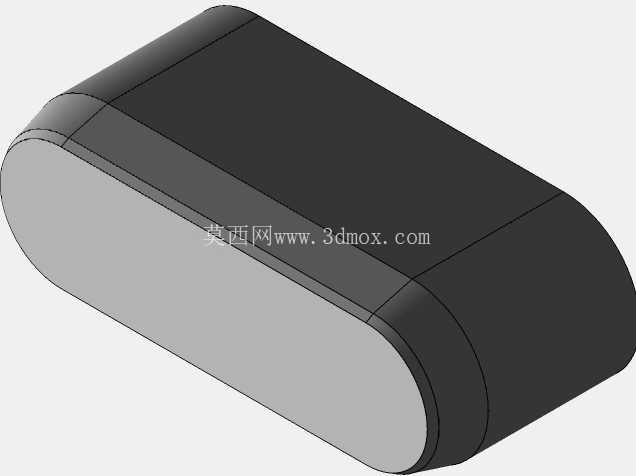

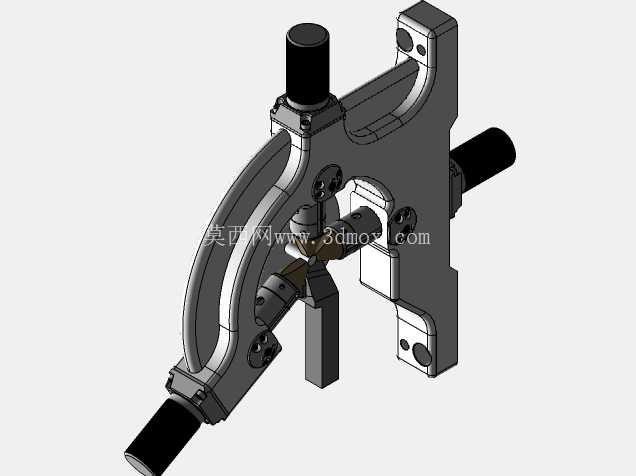

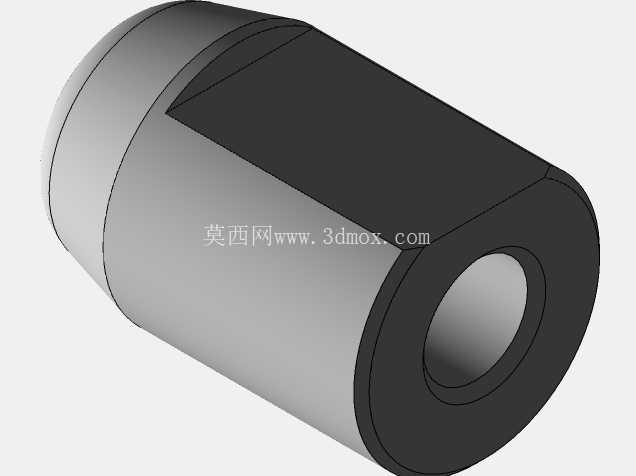

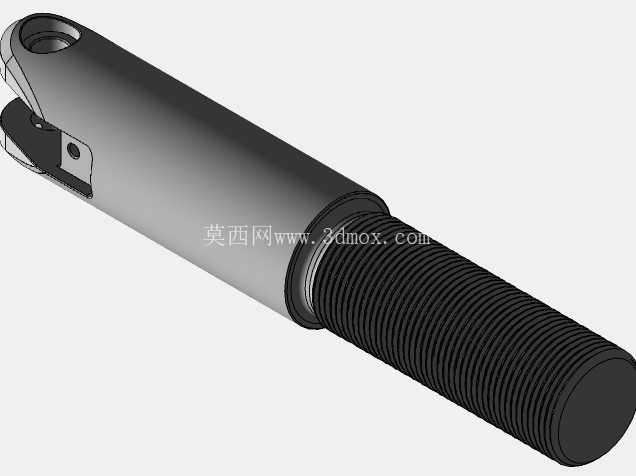

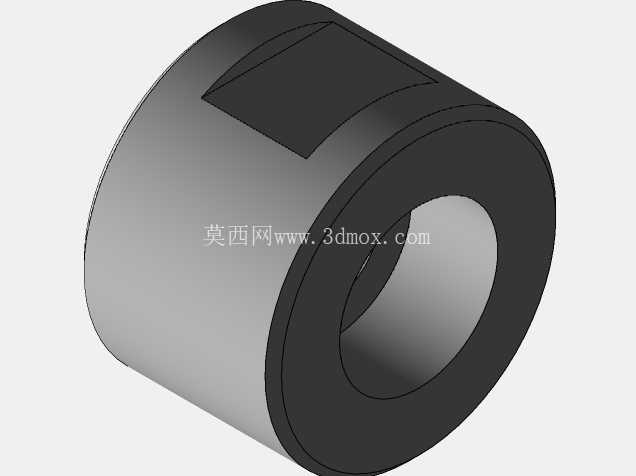

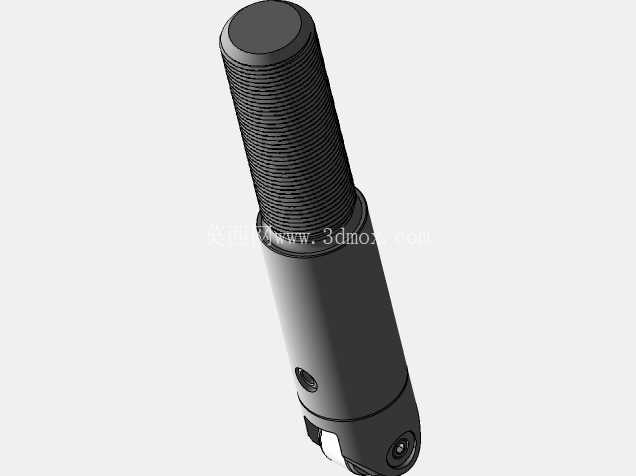

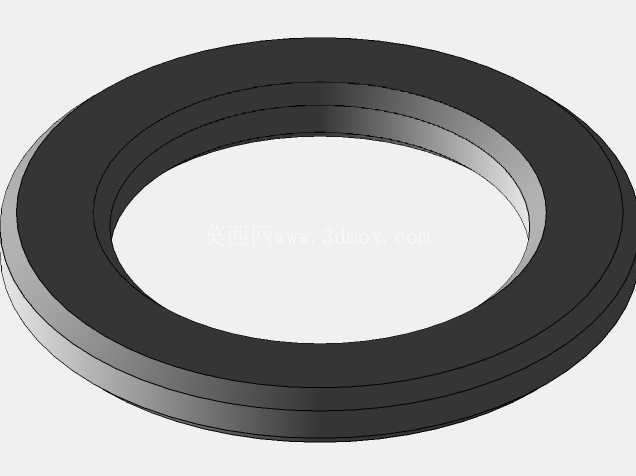

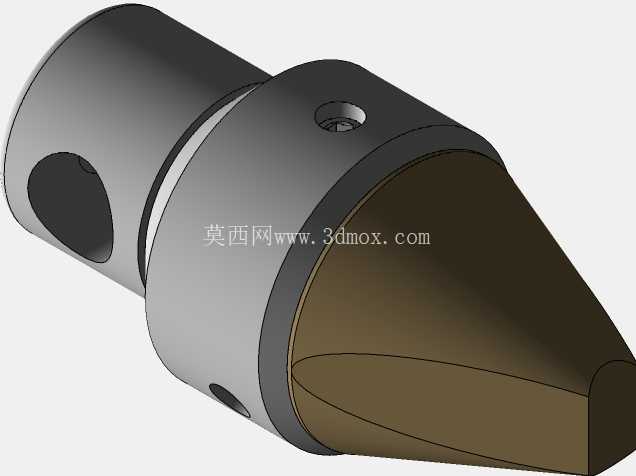

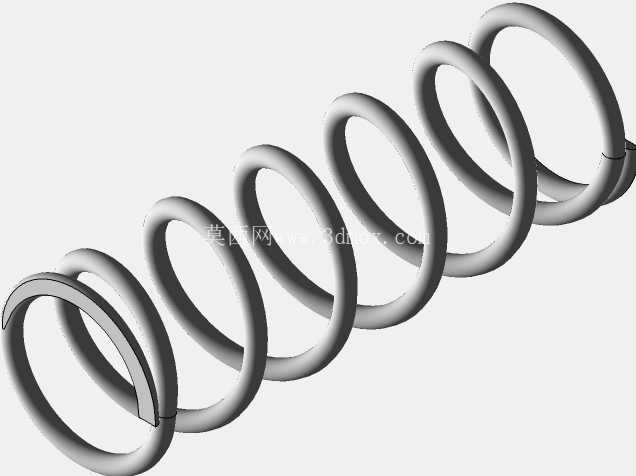

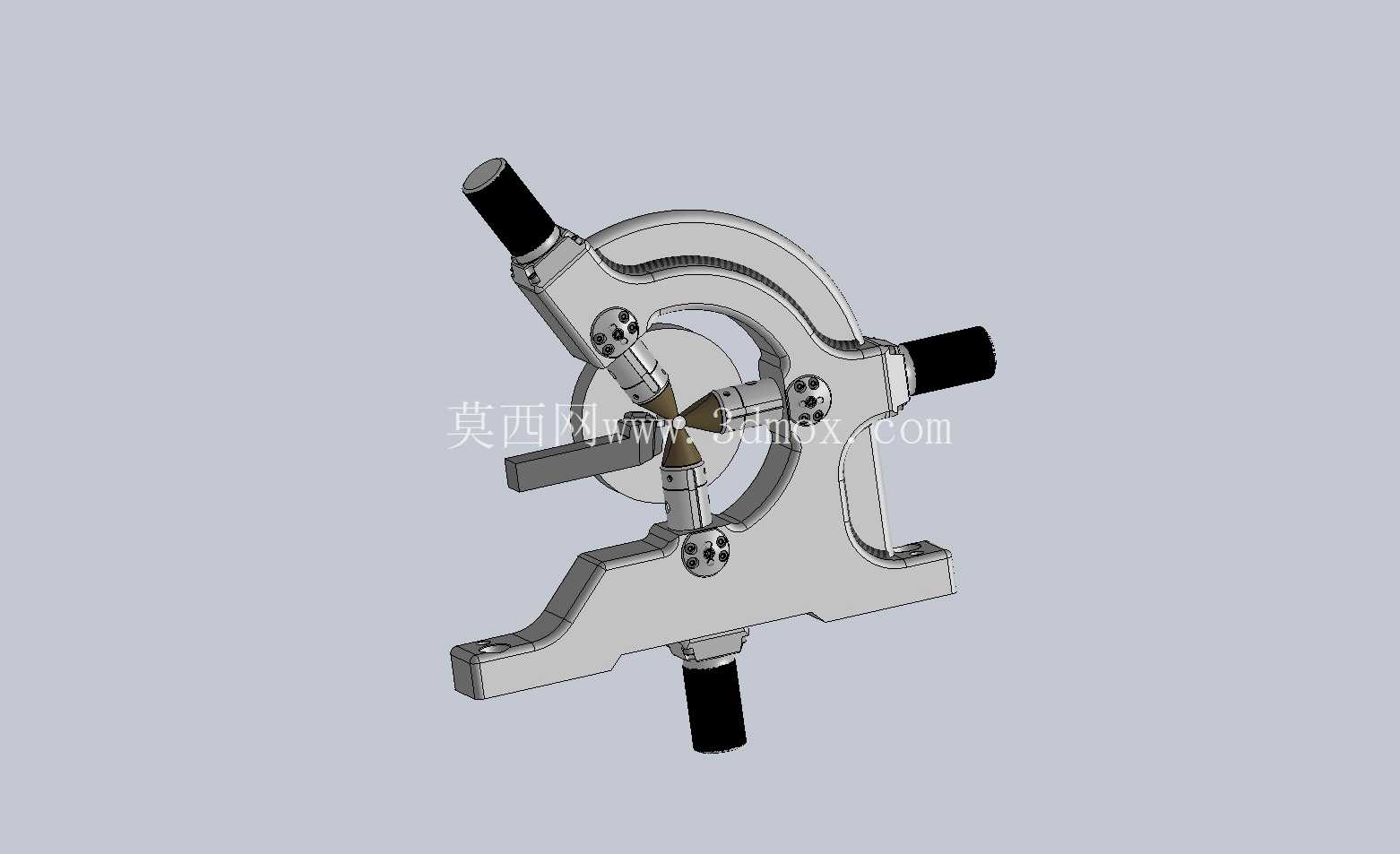

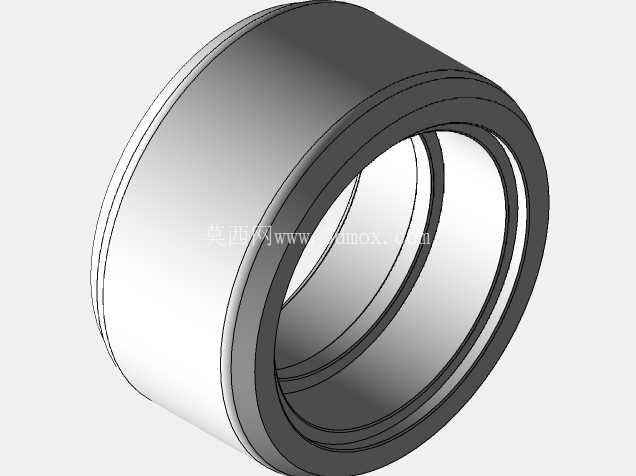

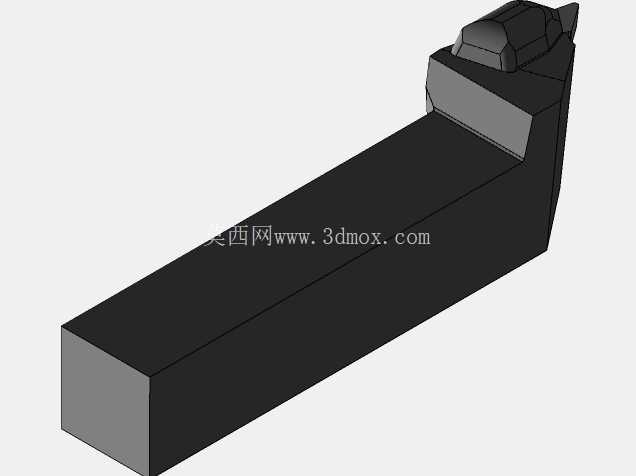

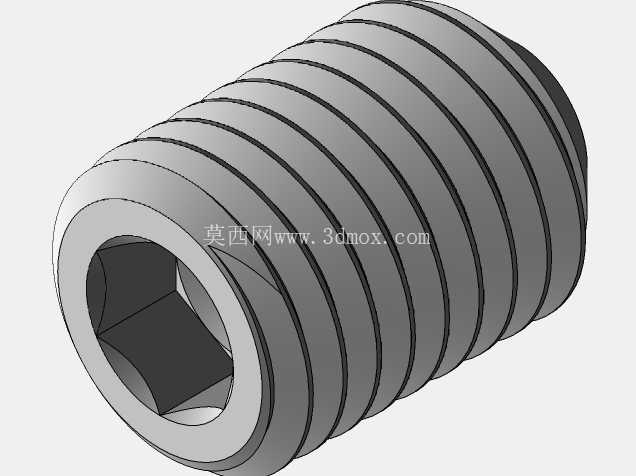

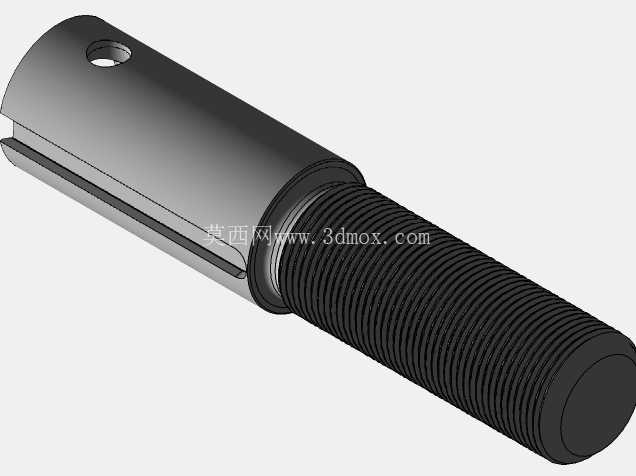

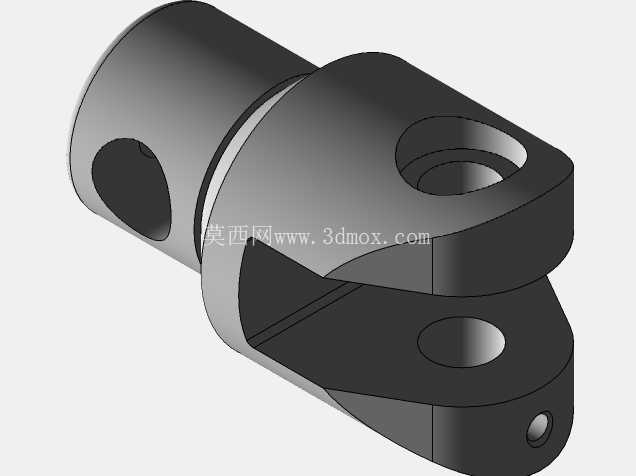

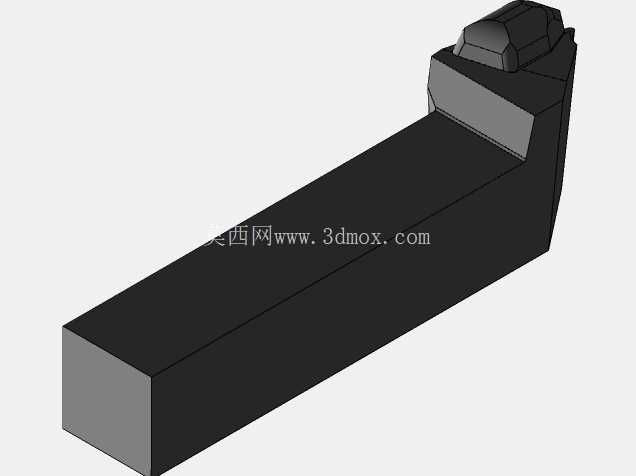

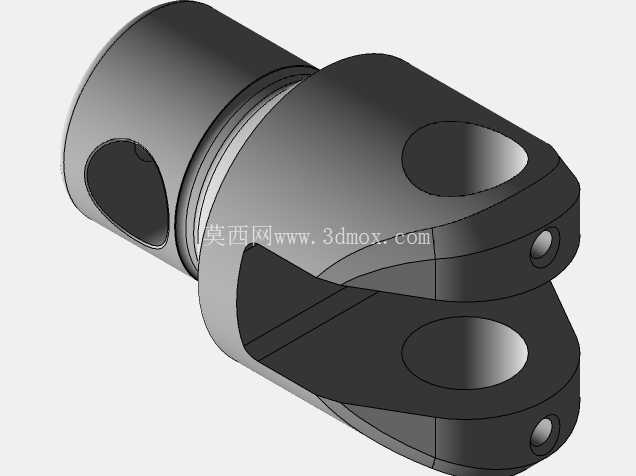

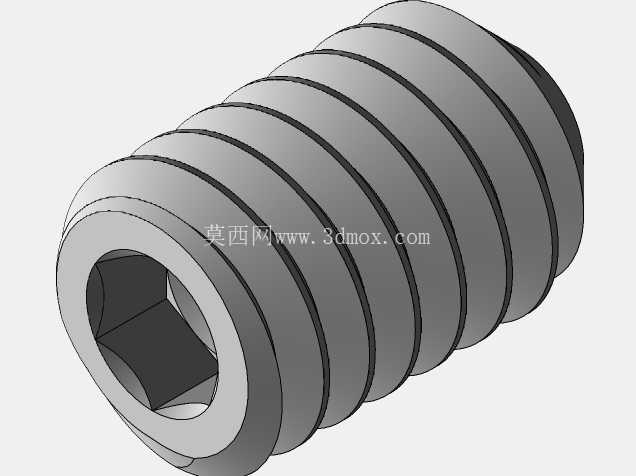

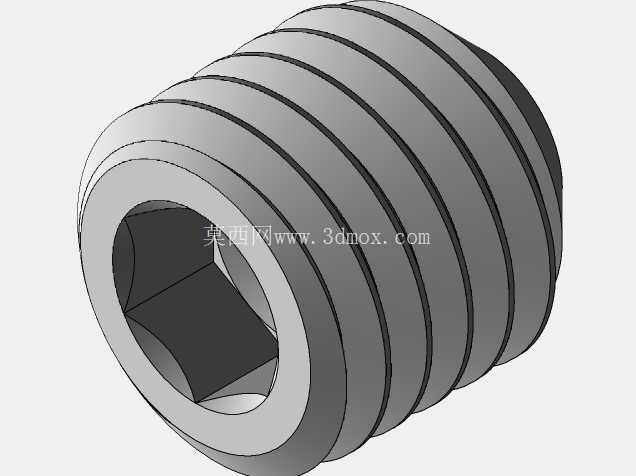

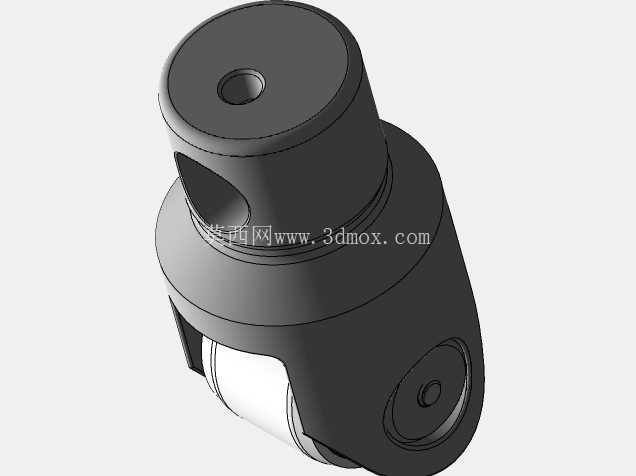

结构设计上，该中心架采用三支点径向支撑布局，三个支撑臂沿圆周方向呈120°均匀分布，其中顶部支撑臂配置减振滚轮结构，能够吸收切削过程中传递到支撑端的高频振动，剩余两个侧支撑臂采用硬质合金顶头结构，保证支撑刚性的同时减少对工件表面的划伤。尾座侧的支撑臂端部预留了足够的刀具让刀空间，1.25英寸的悬伸长度可覆盖常规外圆车刀、切槽刀的加工行程，刀具可在支撑滚轮前方完成进给切削，不会出现刀架与中心架本体的干涉问题。针对不同材质、不同加工精度要求的工件，三个支撑臂均采用细牙螺杆调节结构，调节分辨率可达0.01mm，可根据工件实际直径微调支撑预紧力，既避免预紧力过大导致的工件弯曲，也防止预紧力不足造成的支撑失效。

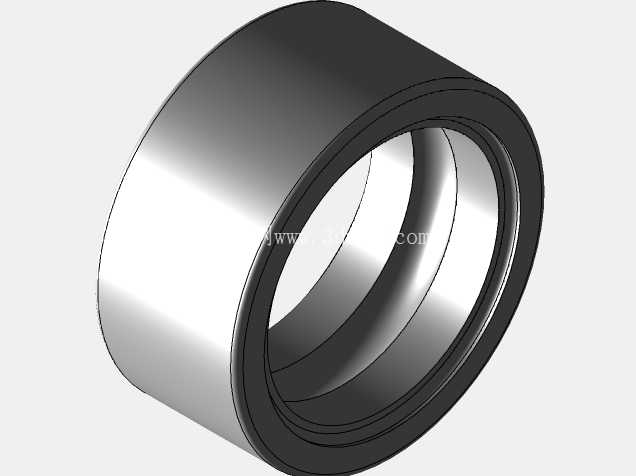

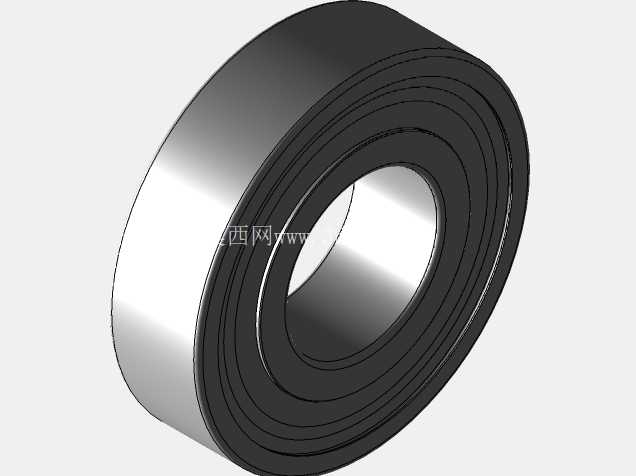

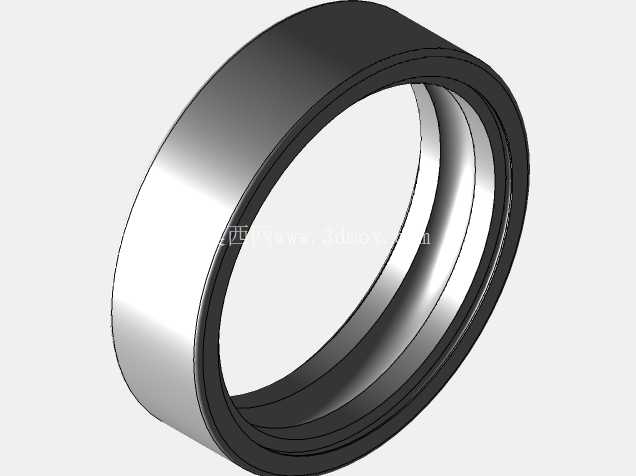

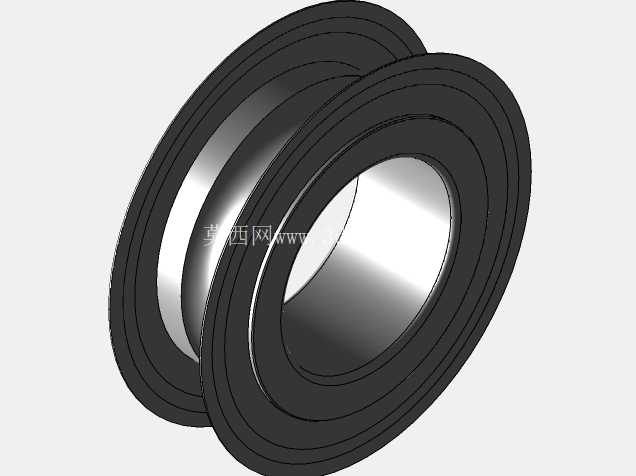

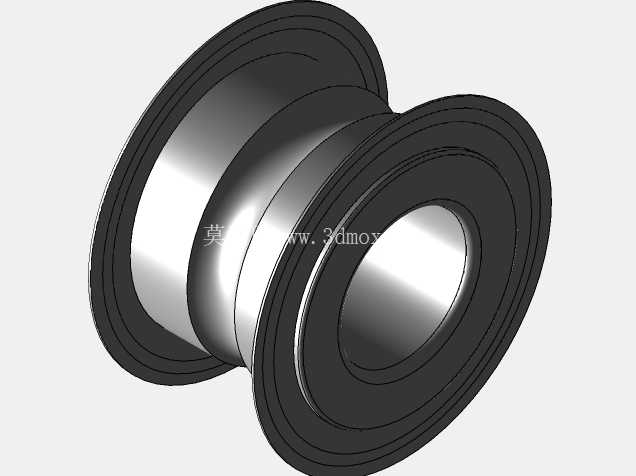

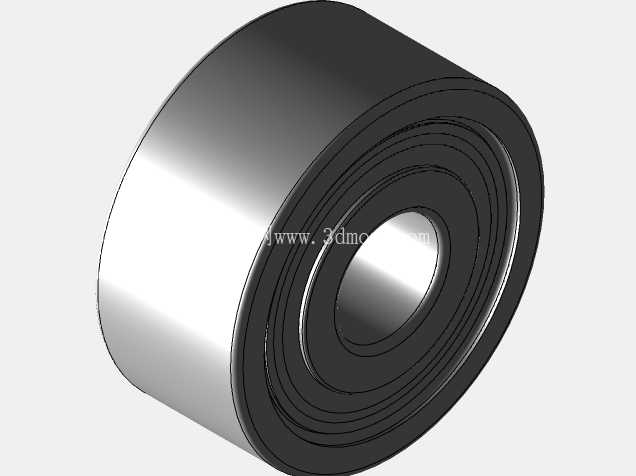

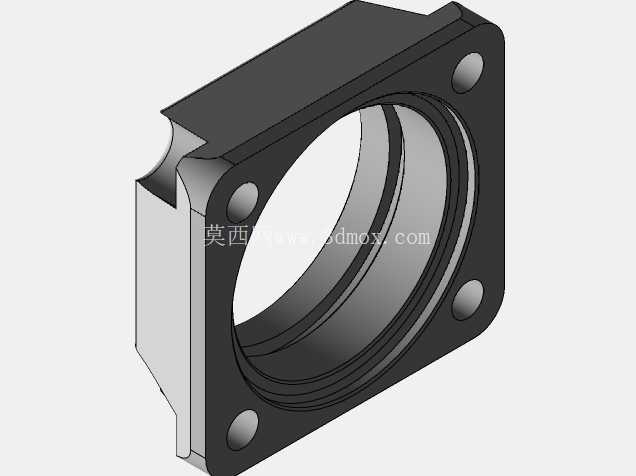

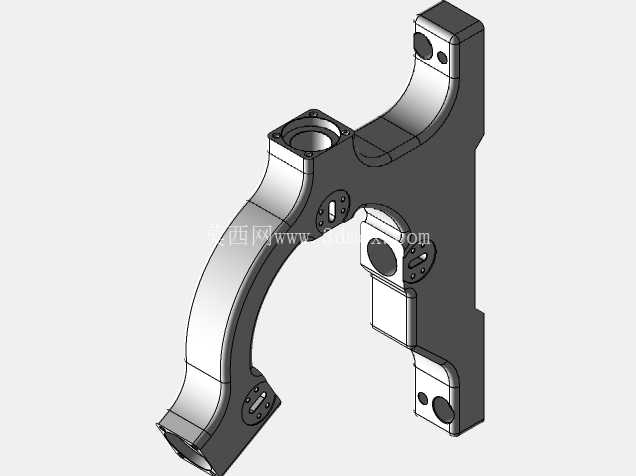

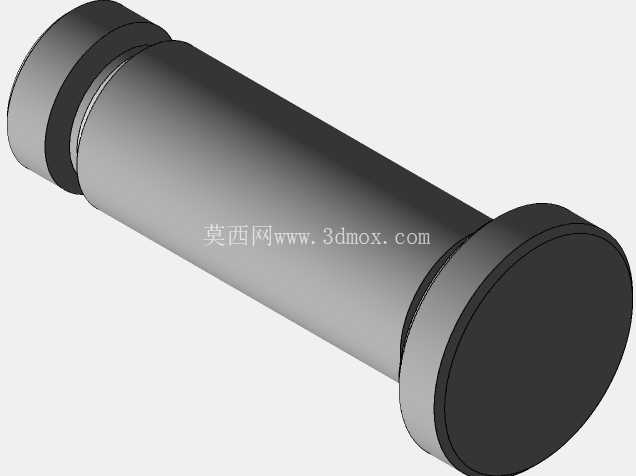

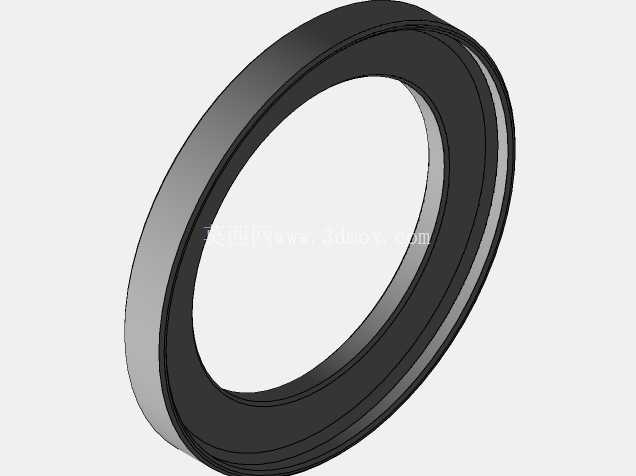

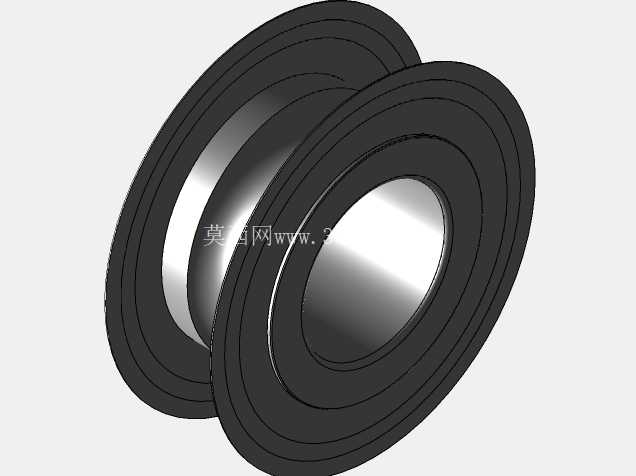

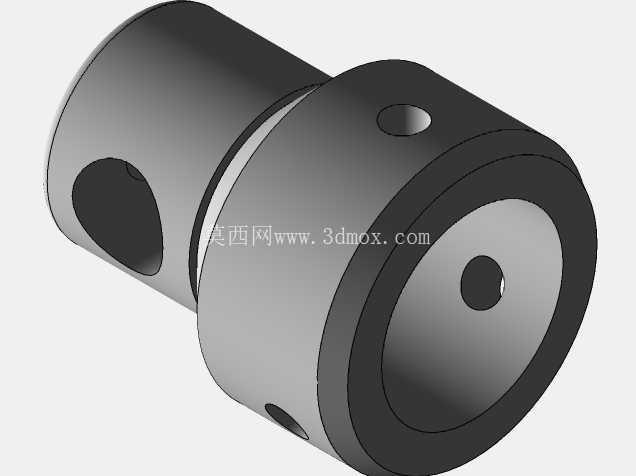

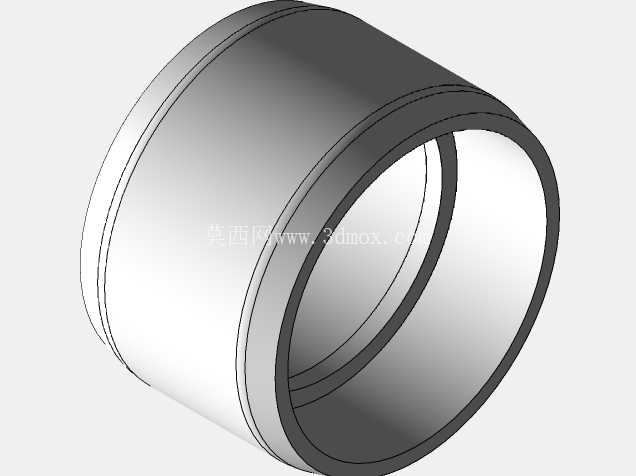

考虑到长期使用后的易损件更换需求，该中心架的支撑滚轮采用模块化快换设计，若配套使用模块化主轴结构，可直接更换对应规格的D'ANDREA夹紧系列滚轮，无需拆解中心架主体结构，大幅降低维护停机时间。中心架底座采用一体式铸造结构，安装脚位置设置了与床鞍支架匹配的定位槽与锁紧螺栓孔，安装时仅需对齐定位槽后拧紧锁紧螺栓即可完成固定，无需额外加工适配转接板。支撑臂与本体的连接位置设置了防尘密封结构，可阻挡切削过程中产生的铁屑、切削液进入调节螺杆螺纹副，避免调节卡顿、螺纹锈蚀等问题，延长部件使用寿命。

实际加工应用中，该中心架可适配长轴外圆车削、阶梯轴车削、长杆件切槽、端面倒角等多道工序，支撑状态下工件切削转速可较无支撑状态提升40%以上，同时工件表面粗糙度可稳定达到Ra1.6以内，圆度公差控制在0.01mm范围内，有效降低长轴加工的校调难度。针对不同长度的加工料件，中心架可跟随床鞍沿床身全行程移动，全程保持对工件的稳定支撑，无需中途停机调整中心架位置，尤其适配批量长轴类零件的连续加工场景。顶部减振滚轮的阻尼参数经过匹配调校，可有效抵消硬质合金刀具切削钢件时产生的150-300Hz频段振动，避免加工表面出现振纹，减少后续磨削工序的加工余量。

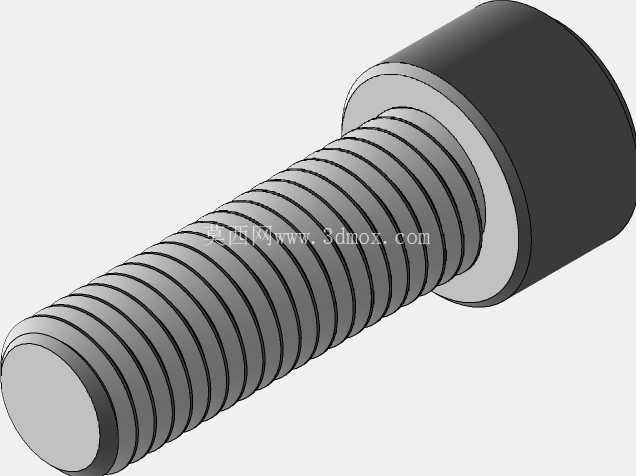

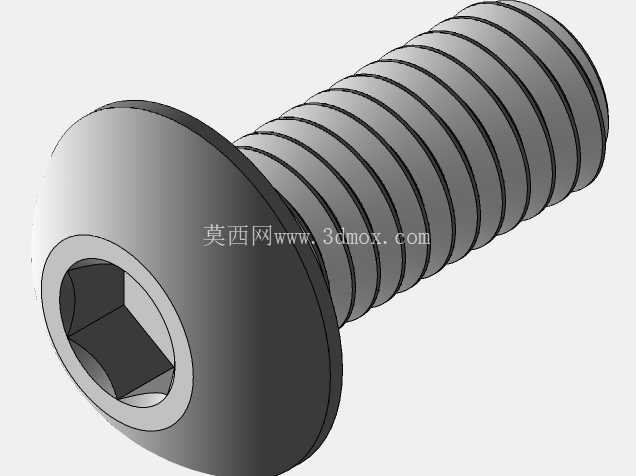

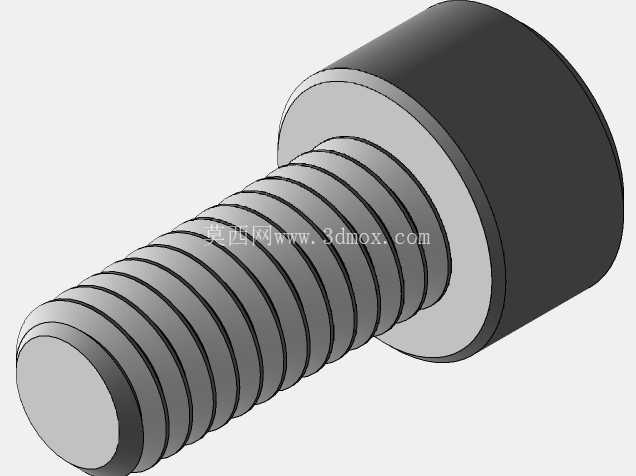

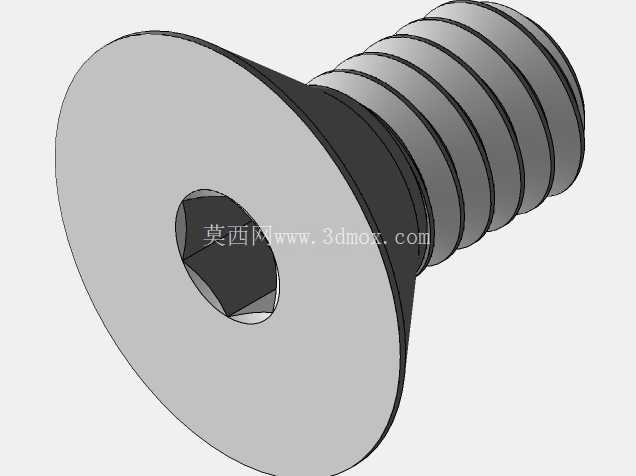

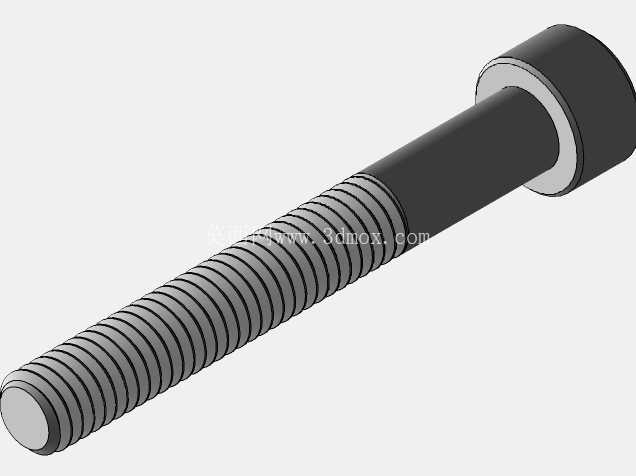

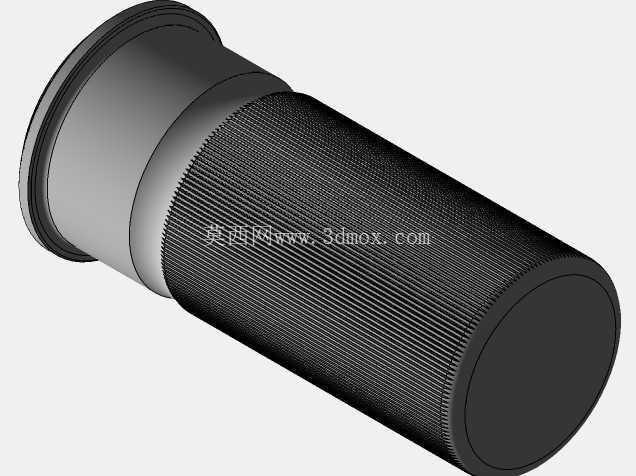

安装边界方面，该中心架本体最大回转半径为180mm，安装后不会超出16K25车床的最大回转直径范围，底座安装孔距与原厂床鞍支架安装孔位完全匹配，锁紧螺栓采用M12内六角螺栓，锁紧力矩控制在35N·m即可保证安装刚性，不会出现进给过程中的中心架移位问题。支撑臂调节手轮采用防滑滚花设计，操作人员可在机床运行状态下佩戴防护手套微调支撑预紧力，操作空间充足，不会与卡盘、刀架、尾座等部件发生碰撞。针对细长轴的高速切削场景，三个支撑点的接触位置可根据切削点位置动态调整，始终保证支撑点与切削点的轴向距离在20-30mm范围内，最大化支撑效果，将工件切削时的挠曲变形量控制在0.005mm以内。
