手动立式双导柱钻座工装结构设计

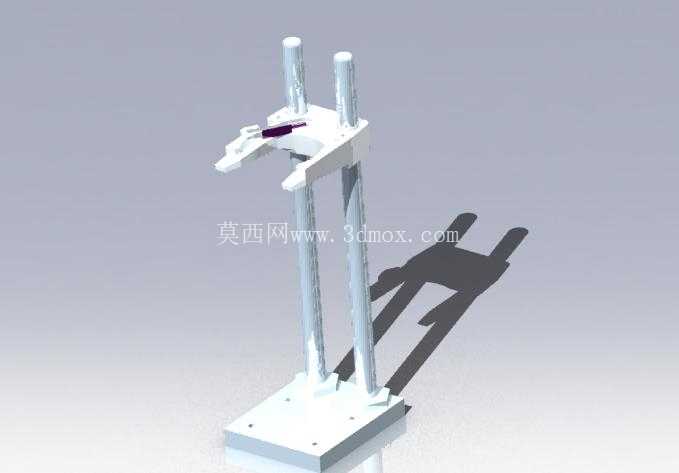

　　在小型零件钻孔加工、五金维修、教学实训以及小批量零件试制场景中，手动钻座是配合手持电钻、小型台钻完成精准钻孔作业的核心辅具，很多现场加工场景受限于工件尺寸、加工位置的特殊性，大型钻床无法就位，手持钻孔又容易出现孔位偏斜、钻头崩断、进给量失控的问题，这款手动双导柱钻座就是针对这类痛点设计的工装结构。从结构布局来看，该钻座采用双平行圆柱导柱作为升降导向核心，两根导柱垂直固定在底部方形安装基座上，导柱表面做了光滑磨削处理，滑动支架与导柱配合的部位采用间隙适配的导向套结构，保证滑动过程无卡滞、无径向晃动，从根源上避免钻孔过程中钻头偏移导致的孔位超差。

　　滑动支架前端设置了电钻夹持位，通过快夹结构可以固定不同夹持直径的手持电钻，夹持位的中心轴线与底部基座的安装平面保持严格垂直，装配调试时通过打表校验轴线垂直度，保证钻头进给方向始终垂直于工件安装面，避免斜孔、孔壁粗糙等加工缺陷。基座部分采用加厚方形钢板结构，四个角位置预留了安装固定孔，可以通过T型螺栓将整个钻座固定在钳工工作台、铸铁平台或者专用工装架上，基座上平面加工有定位T型槽结构，方便搭配平口钳、工件定位块使用，针对不同外形的待加工零件，可以快速调整装夹位置，不需要反复校准钻座与工件的相对位置。

　　操作端的设计充分考虑了手动作业的人机工程，支架侧面设置了操作手柄，操作人员下压手柄即可带动夹持的电钻沿导柱垂直进给，进给行程通过导柱上的限位环可以做硬限位调整，针对不同钻孔深度的加工需求，提前设定好限位位置就能避免钻穿工件或者进给超程，复位依靠导柱上套装的复位弹簧实现，松开手柄后滑动支架自动回到初始高位，方便取放工件。从设计思路上，这款钻座没有采用复杂的电动进给或者气动结构，完全依靠纯机械结构实现功能，一方面降低了工装本身的制造成本，不需要额外配置动力源，在没有气源、电源控制模块的维修现场、野外作业场景也能正常使用；另一方面纯机械结构的故障率极低，日常维护只需要定期给导柱表面涂抹润滑脂，检查导向套的磨损量即可，不需要复杂的电路、气路检修，非常适合加工频次不高但对钻孔精度有要求的场景。

　　安装边界方面，底部基座的安装孔位间距适配常规钳工台的T型槽间距，不需要对现有工作台做二次改造就能完成固定，整体立式结构的占地面积小，双导柱的跨距经过反复校核，既保证了导向刚度，不会因为悬臂过长导致支架晃动，又控制了整体宽度，不会占用过多工作台操作空间，在工作台面上安装后，周围预留的空间足够操作人员完成工件装夹、铁屑清理、尺寸测量等配套操作。实际使用过程中，这类手动钻座可以覆盖0.5mm到13mm直径的常规钻孔作业，针对薄板钻孔、塑料件钻孔、有色金属小零件钻孔的场景，手动进给的手感反馈更直接，操作人员可以根据材料的硬度实时调整下压力度，相比自动进给的台钻，更不容易出现薄板钻穿时的钻头卡滞、工件飞边的问题，在职业院校的金工实训场景中，这类结构的钻座也常被用来作为手动进给机构的教学案例，帮助学员理解导向机构、进给限位、工装装夹的基础设计逻辑。结构细节上，导柱与基座的连接采用过盈配合加骑缝销固定的方式，避免长期使用后导柱出现松动倾斜，导向套采用耐磨铜合金材质，相比钢质导向套，铜套的自润滑性更好，磨损后也可以单独更换，不需要整体更换滑动支架，降低了长期使用的维护成本，夹持电钻的抱箍结构做了防滑纹路处理，电钻装入后拧紧锁紧螺栓即可牢固固定，不会在进给过程中出现电钻下滑、转动的问题。
