方形法兰带座外球面轴承曼卡尔F207结构

　　在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，这类方形法兰带座轴承是出镜率极高的支撑部件，不同于立式座需要额外适配安装支架的安装逻辑，方形法兰座可直接通过四个安装孔锁固在设备的立面安装板上，不需要额外加工定位沉台，对安装面的加工精度容忍度更高，非常适合现场改造、中小批量设备组装的场景使用。这款F207规格的带座轴承，核心功能是为穿入内孔的旋转轴提供径向支撑，同时抵消传动过程中产生的小幅轴向窜动，外球面轴承的内圈与轴采用顶丝锁紧结构，安装时不需要额外加工轴肩定位，只需要将轴穿入内孔后拧紧侧面的紧定螺钉，就能完成轴与轴承内圈的固定，大幅降低现场装配的工时消耗。

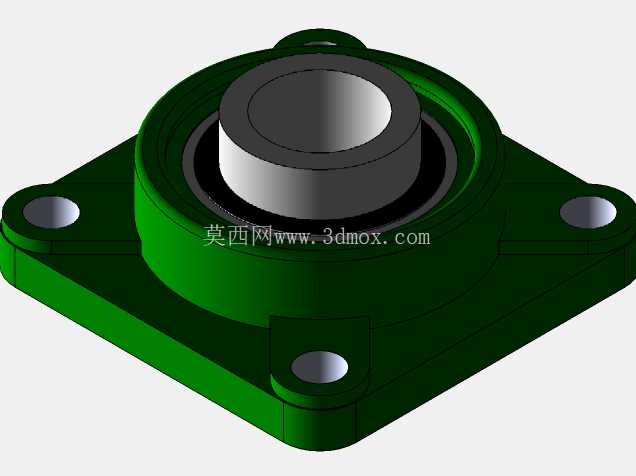

　　从结构设计逻辑来看，整个组件分为铸铁铸造的方形法兰座体、嵌入座体内腔的外球面轴承外圈、带顶丝孔的轴承内圈、内置的钢球滚动体与密封胶圈几个核心部分，座体的法兰面四个角设置了贯通的安装光孔，安装螺栓可从外侧直接穿入锁固在设备墙板上，座体的轴承容纳腔采用球面配合结构，当安装面存在小幅角度偏差、或者轴在运转中出现轻微挠曲变形时，轴承外圈可在座腔内做小角度的自适应偏转，避免滚动体出现卡滞、局部过载的问题，有效延长轴承的实际使用寿命。

　　从安装边界尺寸来看，这款方形座的法兰边为正方形结构，四个安装孔的中心距符合F207带座轴承的通用行业尺寸规范，安装螺栓可选用M10规格的内六角或外六角螺栓，座体总高度从法兰安装面到轴承内圈端面的尺寸，刚好适配多数常规输送辊筒的轴端伸出长度，不需要额外加装调整垫片来补偿轴向间隙；轴承内孔为标准35mm直径，适配同直径的光轴使用，内圈伸出座体的部分带有密封端盖，可阻挡车间内的粉尘、切削液、农作物碎屑进入轴承滚动腔，在多尘、有轻度泼溅的工况下也能保持稳定运转。

　　在实际选型应用中，这类带座轴承常被用在皮带输送机的两端辊筒支撑、小型风机的叶轮轴支撑、包装设备的送料辊支撑位置，相比分体式的轴承座加轴承的组合方案，这类集成式带座轴承不需要装配时调整轴承游隙，出厂时已经预填了润滑脂，安装到位后即可直接投入使用，后期维护只需要通过座体上的注油嘴定期补充润滑脂即可，维护门槛极低。建模过程中需要重点关注几个配合尺寸的精度：座体内腔的球面直径与轴承外圈的球面直径需要保持间隙配合，保证偏转自适应功能的同时不能出现过大旷量；四个安装孔的位置度需要控制在合理公差范围内，避免现场安装时出现孔位对不齐的问题；轴承内孔与顶丝孔的位置需要对应，保证顶丝锁紧时能牢固抵在轴的表面，不会出现运转中松脱的问题。座体的铸造圆角、安装孔的沉头结构都做了符合实际加工工艺的处理，没有出现工艺无法实现的尖锐棱角，法兰面与轴承腔的垂直度公差也符合实际零件的加工精度要求，完全可以直接用于设备选型的装配干涉校验、非标设备的设计参考使用。
