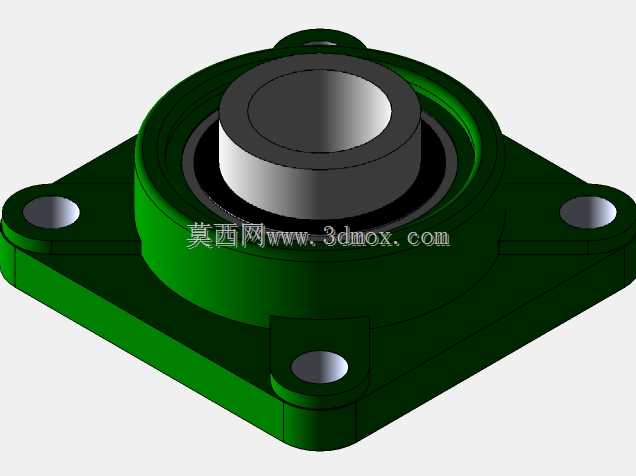

方形法兰带座外球面滚动轴承结构

　　在轻工输送线、小型农机、食品包装设备的传动布局里，这类方形法兰带座轴承是非常常见的旋转支撑部件，它不需要额外设计复杂的轴承安装座，直接通过法兰上的三个安装孔就能固定在设备的立式安装面或者机架侧壁上，大幅降低了设备机架的加工难度，很多中小型设备的传动辊、从动轮支撑端都会优先选用这类结构，省去了镗孔、加工轴承挡肩的工序，装配效率能提升不少。从结构本身来看，这个部件整合了外球面球轴承的内芯与方形铸造轴承座，轴承内圈带有顶丝结构，装配时可以直接锁紧在穿过轴承内孔的光轴上，不需要额外加工轴肩或者锁紧螺母，对轴的加工精度要求比普通深沟球轴承低很多，适配的轴径公差范围更宽，在一些现场改造、非精密传动的场景里适配性极强。轴承座采用方形法兰结构，

　　三个安装孔呈三角分布在法兰盘的三个角上，安装时不需要严格对中找正，依靠外球面轴承自带的调心特性，能够补偿轴加工或者装配带来的小角度偏斜，避免轴承因为轴系不对中出现早期磨损、卡滞的问题，这一点在长距离输送线的辊筒支撑上优势尤其明显，长轴加工难免出现挠度变形，普通刚性支撑的轴承很容易因为偏载出现滚道点蚀，这类带座轴承的调心角度通常能达到2到3度，完全能覆盖这类工况的偏斜量。从设计细节上看，轴承座的法兰面与安装面贴合的部分做了平整加工，保证安装后轴承座不会出现翘曲，轴承外圈与座孔采用球面配合，既能实现调心功能，又能保证承载时的受力均匀，轴承内圈的密封结构自带防尘盖，能阻挡输送环境里的粉尘、碎屑进入轴承滚道，在木工机械、

　　粮食输送这类多粉尘的工况下，不需要额外加装密封组件就能满足基础的防护需求，日常维护只需要定期通过座体上的注油嘴补充润滑脂即可，维护门槛很低。安装边界方面，这类方形法兰座的安装孔中心距、座体总厚度、内孔直径都有统一的行业尺寸规范，选型替换时不需要重新改动机架的安装孔位，只要对应轴径、安装孔距就能直接替换，在设备运维备件更换时非常方便。座体的凸起承托部分做了加厚处理，能够承受径向载荷的同时，也能承受一定的轴向窜动力，适配皮带传动、链传动这类存在一定轴向力的传动场景，不会因为轻微的轴向冲击出现座体开裂或者轴承脱出的问题。很多刚入行的结构设计人员在做小型传动结构时，容易忽略这类标准带座轴承的应用，非要自己设计一体式轴承座，

　　不仅增加了加工成本，还容易因为密封、调心结构设计不到位导致轴承寿命不足，实际上这类标准化的带座轴承经过了多年的行业验证，在中低速、中等载荷的传动场景里可靠性远高于自制的简易轴承座，而且装配工序更少，综合成本更低。在建模的时候需要注意，轴承内圈与轴的配合、轴承外圈与座孔的球面配合、安装孔的沉头深度这些细节都要符合实际的安装尺寸，不然在做装配干涉检查的时候很容易出现错误，比如安装螺栓的长度要匹配法兰厚度加上机架板厚，预留足够的螺纹啮合长度，同时不能让螺栓端部顶到轴承外圈的球面部分，不然会影响轴承的调心功能。另外轴承座的铸造圆角也要符合实际工艺要求，不能出现尖锐的直角，不然实际铸造的时候容易出现应力集中，导致座体受冲击时开裂，这些细节都是实际工程应用里需要重点关注的点，不能只做外观的形似，要符合实际的加工、装配、使用逻辑。
