室外壁挂式红外夜视安防监控摄像头

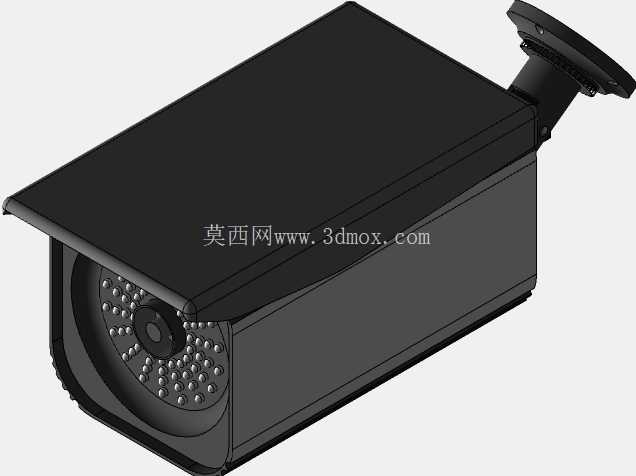

　　这款安防监控设备的三维结构设计，完全围绕室外露天部署的实际工况展开，首先考虑的就是户外长期使用的防护需求，上盖采用外伸式遮雨檐结构，超出机身主体前端面一定距离，能在降雨天气直接引导雨水顺着檐边滴落，避免雨水顺着前盖缝隙渗入镜头舱内部，同时上盖与机身主体的拼接处做了阶梯式止口设计，配合密封胶条的安装槽位，可满足常规室外防尘防水的装配要求，适配小区周界、厂区出入口、沿街商铺外墙、园区道路等多种露天安装场景，承担固定点位的视频采集、异常行为记录、周界入侵防范的实际作用。

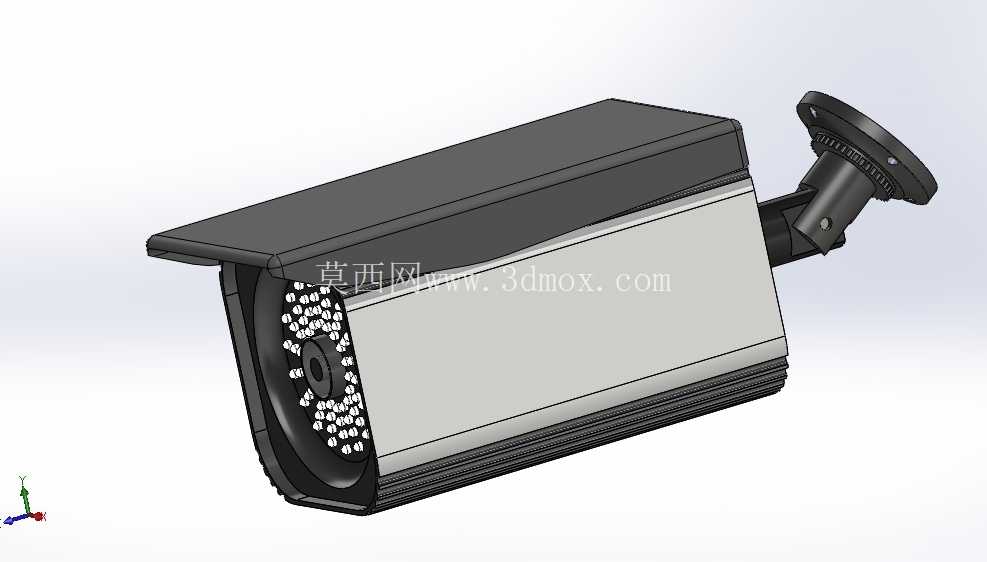

　　从功能实现的结构设计来看，前端镜头环位置均匀排布了多颗红外补光灯珠，围绕中心镜头呈环形阵列布置，这种排布方式可以让红外补光的覆盖范围与镜头视场角完全匹配，避免出现补光暗角，在夜间无环境光照的条件下，也能采集到清晰的黑白监控画面，满足全天候不间断监控的使用需求。镜头舱与机身主体的衔接处做了微调角度的限位结构，配合尾部的安装支架，可以实现水平方向360度旋转、垂直方向正负90度俯仰调节，安装完成后可根据实际监控点位的视野需求，灵活调整镜头朝向，无需重新打孔固定安装底座。

　　安装支架采用压铸成型的金属结构，底座为圆形法兰式设计，预留三个均匀分布的安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、金属立柱、建筑外檐等多种承载面上，支架与机身连接的位置设置了阻尼调节旋钮，调整好角度后拧紧旋钮即可锁定姿态，不会因为长期户外风吹震动出现角度偏移。机身主体采用铝合金挤压成型的壳体结构，表面做阳极氧化处理，既可以提升壳体的抗腐蚀能力，适应户外高低温、高湿度的复杂环境，也能利用金属壳体的散热能力，将内部电路板、红外灯珠工作产生的热量快速导出，避免设备内部积热导致元器件寿命缩短。机身内部预留了充足的走线空间，电源接线、视频信号线可从支架中心的穿线孔引入机身内部，避免线缆外露被外力破坏或者长期日晒老化。

　　前盖的透明视窗采用钢化玻璃材质，表面做防眩光镀膜处理，既可以保护内部镜头与灯珠不受外力磕碰损坏，也能减少夜间补光时的玻璃反光，避免画面出现光晕影响成像质量。在设计过程中，充分考虑了装配与维护的便捷性，机身壳体与前后端盖的连接采用隐藏式螺丝固定，外观无外露螺丝孔，既提升了设备整体的外观整洁度，也能避免螺丝长期暴露在户外出现锈蚀，后期维护时只需拧开后端盖的固定螺丝，即可快速更换内部的电路板、镜头模组等部件，无需整体拆卸设备。设备的整体外形尺寸控制在适配常规室外安装的范围内，不会因为体积过大影响建筑外立面的整体观感，同时壳体的棱边都做了圆角过渡处理，避免安装过程中锋利边角划伤施工人员。从结构强度来看，机身壳体的壁厚设计兼顾了轻量化与结构刚性，在常规的外力冲击、风压负载下不会出现壳体变形，能够有效保护内部的精密光学与电子元器件稳定工作。
