车辆悬架用螺旋弹簧减震器结构设计

在乘用车辆、两轮摩托、竞技赛车以及山地自行车的悬架系统中，减震部件是直接决定行驶平顺性与操控稳定性的核心结构，这套螺旋弹簧与阻尼筒集成的减震结构，是目前市面应用范围最广的悬架缓冲方案。不同于重型商用车使用的钢板弹簧减震结构，这类筒式螺旋弹簧减震器的安装空间占用更小，阻尼响应速度更快，能够适配从城市通勤代步车辆到专业竞技赛车的不同使用场景。

从实际使用场景来看，这类减震器的核心作用是抵消路面颠簸传递到车架的冲击载荷，当车轮经过凹凸路面产生垂向位移时，螺旋弹簧会先吸收冲击能量，将瞬时的刚性冲击转化为弹簧的弹性形变能，而内置的阻尼结构则会抑制弹簧反复伸缩的余振，避免车身出现持续的上下弹跳，保证车轮与地面的有效附着力。在汽车悬架布局中，这类减震器通常搭配下摆臂、转向节共同组成前轮麦弗逊悬架，或是作为后悬架的核心缓冲部件，安装位置需要避开转向拉杆、刹车管路的运动干涉区域；在摩托车与电动自行车上，这类减震器多布置在后轮摇臂与车架的连接位置，部分高性能越野摩托还会在前叉位置搭配同结构的倒置减震，提升非铺装路面的行驶稳定性。

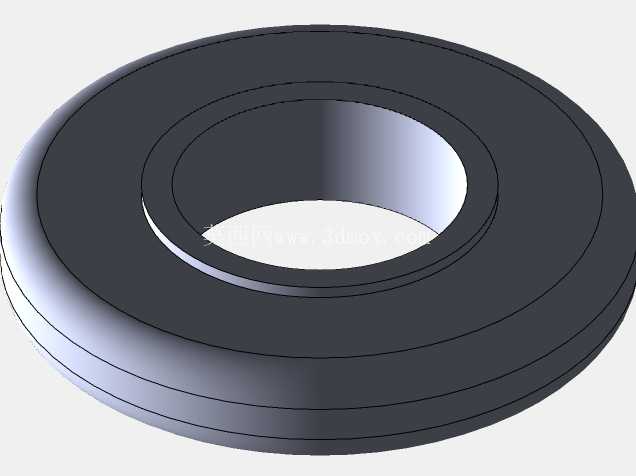

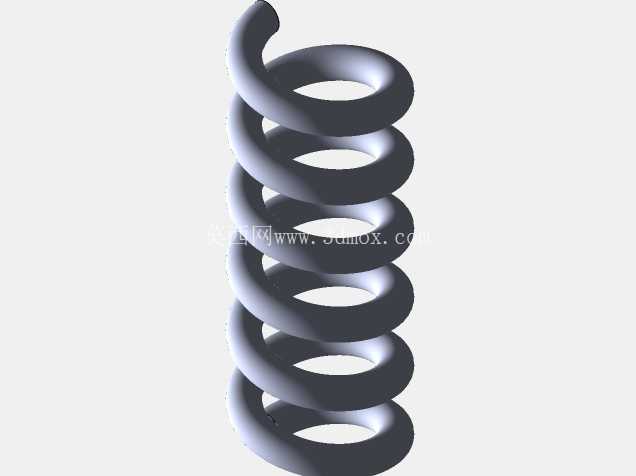

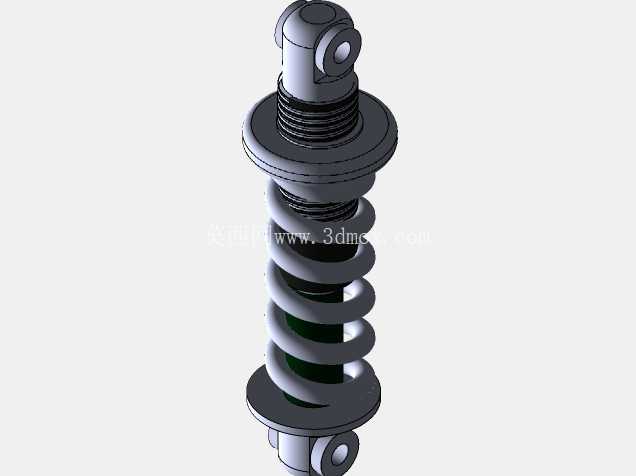

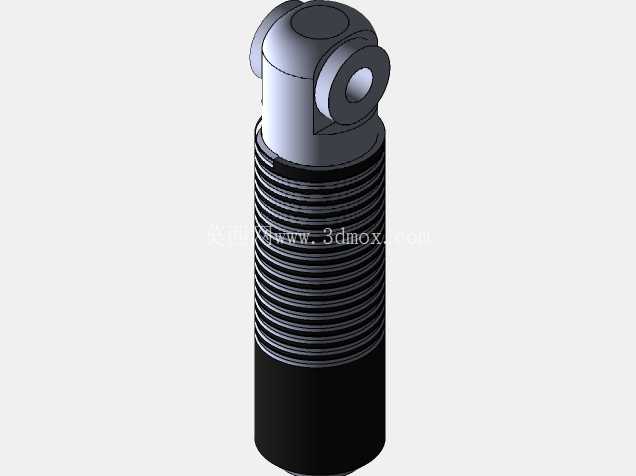

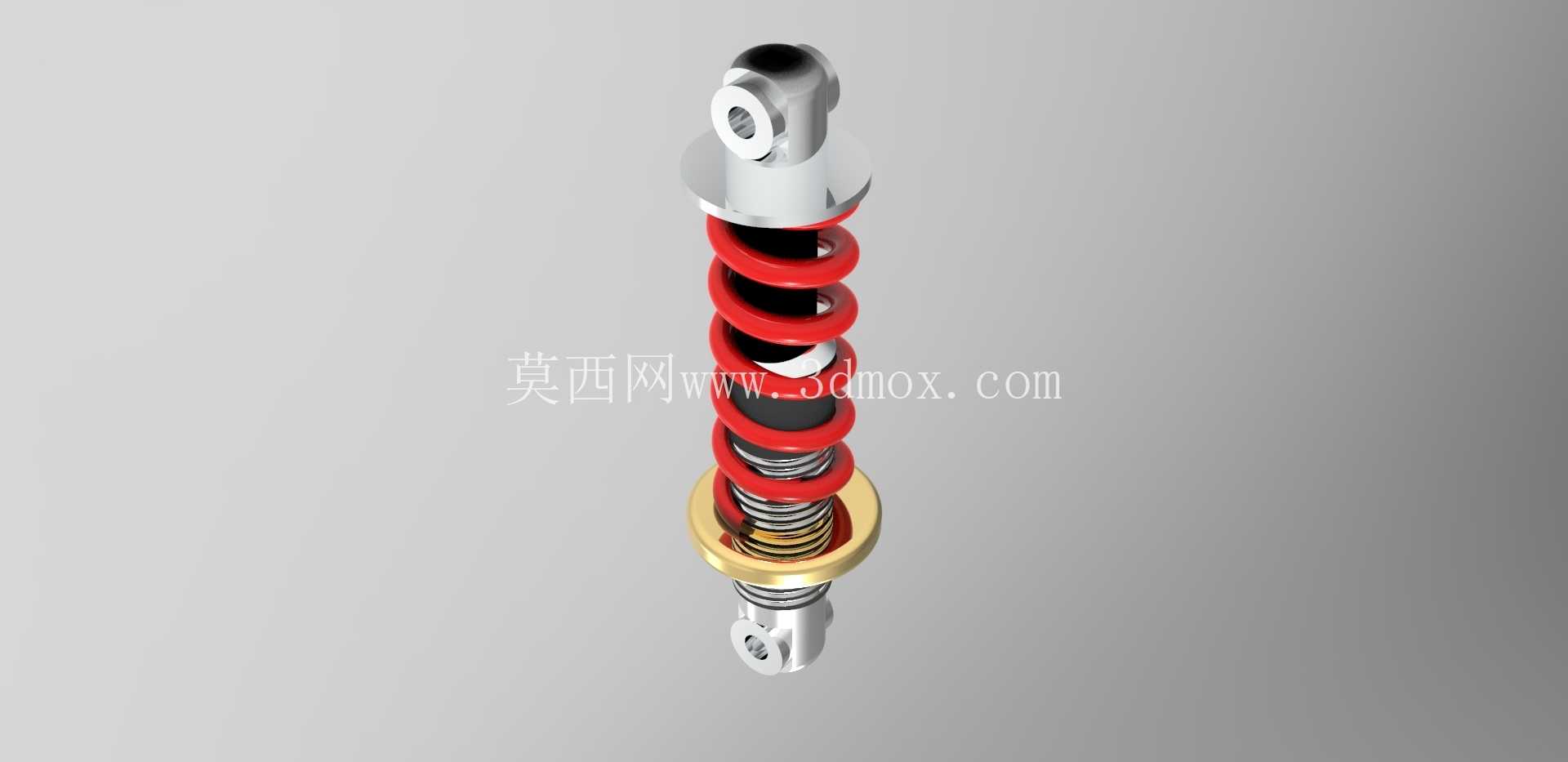

从结构设计思路来看，这套减震器采用了阻尼筒与螺旋弹簧同轴布置的集成式方案，上下两端的吊耳结构分别对应车架与行走机构的安装点，上端吊耳内置橡胶衬套，能够过滤高频小幅振动，同时补偿安装过程中的角度偏差，避免金属部件硬连接产生的应力集中。螺旋弹簧的刚度经过匹配计算，弹簧丝直径、有效圈数以及中径参数都对应预设的承载能力，常规乘用车型使用的这类减震器弹簧刚度通常在20-40N/mm区间，能够覆盖单人驾驶到满载的载荷变化需求；弹簧上下两端设置了弹簧座，下端弹簧座与阻尼筒外筒固定，上端弹簧座与阻尼杆顶端连接，同时设置了防尘罩结构，阻挡路面泥沙、雨水进入阻尼筒内部，避免油封磨损导致的阻尼液泄漏。

在安装边界设计上，这类减震器的上下吊耳安装孔中心距是核心匹配参数，常规紧凑型乘用车使用的前减震器中心距通常在350-450mm区间，摩托车后减震器中心距多在280-350mm区间，自行车后减震器中心距则在150-220mm区间，安装孔直径根据承载等级不同从8mm到16mm不等，设计选型时需要保证减震器最大压缩长度小于悬架跳动的极限行程，避免减震器被刚性顶死造成结构损坏，同时最大拉伸长度要大于悬架下跳的极限距离，防止减震器被拉脱。阻尼筒内部的活塞设置了不同孔径的节流孔，当阻尼杆往复运动时，阻尼液通过节流孔产生阻尼力，压缩行程的阻尼力通常设置为小于拉伸行程，保证冲击吸收的柔和度，同时拉伸行程提供足够的阻尼力抑制弹簧回弹。

在细节结构处理上，减震器上端设置了缓冲块，当弹簧压缩到极限位置时，橡胶缓冲块会先接触阻尼筒上端，避免金属部件直接碰撞产生异响与结构冲击；下端吊耳的焊接位置做了应力释放结构，避免长期交变载荷下出现焊缝开裂的问题。螺旋弹簧的表面做了喷丸强化处理，提升弹簧的抗疲劳性能，表面喷涂的防护层能够抵御路面融雪剂、泥水的腐蚀，延长部件使用寿命。这类减震器的阻尼特性可以通过调整节流孔大小、阻尼液粘度进行匹配，偏向舒适调校的车型会使用较低的阻尼系数，过滤路面细碎颠簸，偏向运动操控的车型则会使用更高的阻尼系数，减少过弯时的车身侧倾，提升悬架的支撑性。

在三维建模过程中，需要重点关注弹簧的并圈位置、吊耳的安装角度以及阻尼筒的运动行程仿真，要模拟悬架上下跳动过程中减震器的伸缩状态，检查弹簧压缩到极限时是否存在圈与圈之间的干涉，阻尼杆的伸出长度是否在导向套的有效支撑范围内，避免实际装配后出现运动卡滞、部件干涉的问题。同时要考虑安装过程中的操作空间，预留出螺栓紧固的扳手空间，以及后期维护时更换油封、补充阻尼液的操作余量。
