室外壁挂式红外夜视安防监控摄像设备

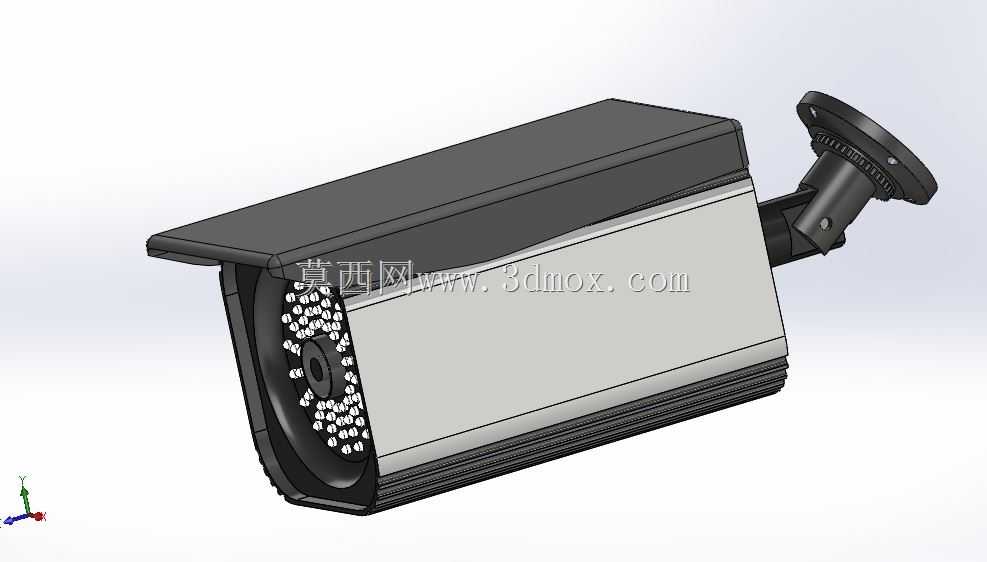

这款安防监控摄像设备的三维结构完整还原了室外枪型摄像机的全部装配细节，可直接用于安防系统方案演示、配套支架结构校核、场景布防可视化模拟等工程场景。从实际落地的应用场景来看，这类设备常部署在园区周界、厂区出入口、沿街商铺外立面、小区公共通道等室外露天区域，承担全天候视频采集、异常行为记录、周界入侵预警触发的前端感知作用，是整个安防视频监控系统里最前端的硬件载体。

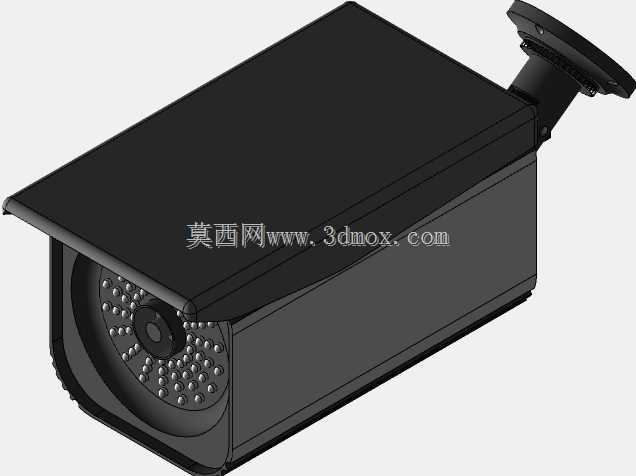

设备主体采用上盖遮檐加下置腔体的分层结构，上盖向外延伸出的遮檐边缘做了斜向下的倾角处理，能在雨天引导雨水顺着檐边滑落，避免镜头区域积水挂污，同时也能减少正午阳光直射镜头产生的逆光眩光，提升画面采集的清晰度。镜头端环绕布置的红外补光灯阵列，是针对低光照、无光照夜间场景设计的补光结构，补光角度与镜头视场角做了匹配调校，避免出现画面中心过曝、边缘补光不足的问题，保证夜间采集画面的均匀度。

机身侧面的散热筋结构并非装饰性设计，在连续24小时通电工作的状态下，设备内部的图像传感器、编码电路板会持续产生热量，这些凸起的筋条能增大机身与外部空气的接触面积，通过自然对流带走热量，避免夏季高温暴晒下机身内部温度过高触发元器件过热保护，延长设备的连续无故障工作时长。配套的壁挂安装支架采用万向调节结构，支架与机身连接的关节处带有齿形咬合面，松开锁紧螺丝后可在水平、俯仰两个维度调整镜头朝向，调整到位后拧紧螺丝即可依靠齿面的咬合力锁定角度，避免户外大风导致镜头偏移；支架底座预留了三个膨胀螺丝安装孔，安装时可直接在混凝土墙面、金属立杆、建筑外立面的实体结构上打孔固定，安装边界需要预留至少150毫米的操作空间，方便后期调整角度与维护接线。

建模过程中对各部件的装配间隙做了符合工程实际的还原，上盖与下腔体的扣合缝隙、支架关节的转动间隙、镜头前端玻璃与灯板的装配距离都按照量产产品的公差要求设置，既可以用于结构干涉检查，也能直接导入安防布防仿真场景中做可视化展示，帮助施工人员提前确认安装位置、监控覆盖范围，减少现场施工的调整工作量。
